霍爾電流傳感器的原理



霍爾器件是一種采用半導體材料制成的磁電轉換器件。如果在輸入端通入控制電流IC，當有一磁場B穿過該器件感磁面，則在輸出端出現霍爾電勢VH。霍爾電勢VH的大小與控制電流IC和磁通密度B的乘積成正比，即：VH=KHICBsinΘ?；魻栯娏鱾鞲衅魇前凑栈魻栃?yīng)原理制成，對安培定律加以應用，即在載流導體周圍產生一正比于該電流的磁場，而霍爾器件則用來測量這一磁場。因此，使電流的非接觸測量成為可能。通過測量霍爾電勢的大小間接測量載流導體電流的大小。因此，電流傳感器經過了電－磁－電的絕緣隔離轉換。



工作原理



1、 直放式（開環）電流傳感器（CS系列）



霍爾電流傳感器的工作原理與其磁飽和問題



當原邊電流IP流過一根長導線時，在導線周圍將產生一磁場，這一磁場的大小與流過導線的電流成正比，產生的磁場聚集在磁環內，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓VS精確的反映原邊電流IP。一般的額定輸出標定為4V。



2、磁平衡式（閉環）電流傳感器（CSM系列）



霍爾電流傳感器的工作原理與其磁飽和問題



磁平衡式電流傳感器也稱補償式傳感器，即原邊電流Ip在聚磁環處所產生的磁場通過一個次級線圈電流所產生的磁場進行補償，其補償電流Is精確的反映原邊電流Ip，從而使霍爾器件處于檢測零磁通的工作狀態。



具體工作過程為：當主回路有一電流通過時，在導線上產生的磁場被磁環聚集并感應到霍爾器件上，所產生的信號輸出用于驅動功率管并使其導通，從而獲得一個補償電流Is。這一電流再通過多匝繞組產生磁場，該磁場與被測電流產生的磁場正好相反，因而補償了原來的磁場，使霍爾器件的輸出逐漸減小。當與Ip與匝數相乘所產生的磁場相等時，Is不再增加，這時的霍爾器件起到指示零磁通的作用，此時可以通過Is來測試Ip。當Ip變化時，平衡受到破壞，霍爾器件有信號輸出，即重復上述過程重新達到平衡。被測電流的任何變化都會破壞這一平衡。一旦磁場失去平衡，霍爾器件就有信號輸出。經功率放大后，立即就有相應的電流流過次級繞組以對失衡的磁場進行補償。從磁場失衡到再次平衡，所需的時間理論上不到1μs，這是一個動態平衡的過程。因此，從宏觀上看，次級的補償電流安匝數在任何時間都與初級被測電流的安匝數相等。



3、霍爾電壓（閉環）傳感器（VSM系列）





霍爾電壓傳感器的工作原理與閉環式電流傳感器相似，也是以磁平衡方式工作的。原邊電壓VP通過限流電阻Ri產生電流，流過原邊線圈產生磁場，聚集在磁環內，通過磁環氣隙中霍爾元件輸出信號控制的補償電流IS流過副邊線圈產生的磁場進行補償，其補償電流IS精確的反映原邊電壓VP。



4、交流電流傳感器（A-CS系列）



交流電流傳感器主要測量交流信號燈電流。是將霍爾感應出的交流信號經過AC-DC及其他轉換，變?yōu)?～4V、0～20mA（或4～20mA）的標準直流信號輸出供各種系統使用。



工作過程



開環的霍爾電流傳感器采用的是霍爾直放式原理，閉環的霍爾電流傳感器采用的是磁平衡原理。所以閉環的在響應時間跟精度上要比開環的好很多。開環和閉環都可以監測交流電，一般開環的適用于大電流監測，閉環適用于小電流監測。



開環式霍爾傳感器的工作過程：



原邊電流（Ip）通過一根導線時，在導線四周將會產生一個磁場，這一磁場的大小與流過導線的電流成正比，它能通過磁芯聚集感應到霍爾器件上并使其有一信號輸出。這一信號經信號放大器放大后直接輸出，霍爾器件輸出的信號準確反映了原邊電流的輸出情況。



優點：封裝尺寸小 ，測量范圍廣 ，重量輕，低電源損耗，無插損



閉環霍爾電流傳感器的工作過程：



當原邊電流IP產生的磁通通過磁芯集中在磁路中，霍爾器件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊電流（IP）產生的磁通，使得磁路中磁通始終保持為零?；魻柶骷洼o助電路產生的副邊補償電流準確反映了原邊電流的大小。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。



霍爾傳感器的磁飽和問題



許多霍爾電流傳感器廠家在其技術資料的也將無磁飽和作為霍爾電流傳感器的一個重要優點來宣傳?；魻栯娏鱾鞲衅鞑粫?huì)發生磁飽和幾乎是霍爾電流傳感器自應用以來就得到廣泛認可的主要優點之一。



事實是不是這樣呢？



事實上，霍爾電流傳感器包含了非線性的磁芯，就已經決定了霍爾電流傳感器在特定情況下，一定會發生磁飽和！



1、開環式霍爾電流傳感器的磁飽和問題

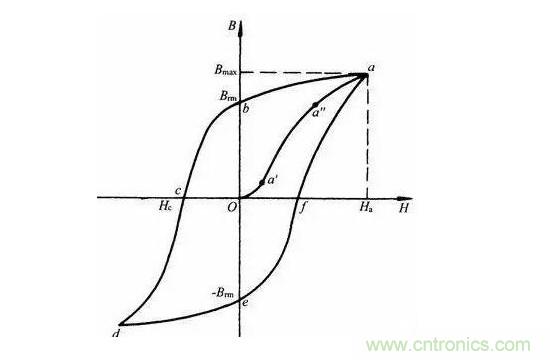

下圖為所有高導磁材料的典型磁化曲線示意圖：



霍爾電流傳感器的工作原理與其磁飽和問題





圖中，Oa’為起始非線性段，a’a’’為線性段，a’’a為飽和區。眾所周期，為了獲取較好的測量結果，不論是開環式霍爾電流傳感器，還是電磁式互感器，都會將磁化曲線中線性度較好的一段作為工作區間。換言之，只要磁感應強度超出線性區域一定的范圍，就會發生磁飽和。



與電磁式互感器相比，開環式霍爾電流傳感器磁飽和原因只有一個，就是原邊電流足夠大。



不會因?yàn)殡娏黝l率低導致磁飽和，是霍爾電流傳感器的優點，也是開環式霍爾電流傳感器磁飽和特點。



相比之下，電磁式互感器也有一個優點，就是二次負荷足夠小時，即便過載較多，也不會發生磁飽和。



2、閉環式霍爾電流傳感器的磁飽和問題



開環式霍爾電流傳感器磁飽和問題較簡單，相比之下，閉環式霍爾電流傳感器磁飽和問題似乎不可理解，因?yàn)殚]環式霍爾電流傳感器正常工作時，磁芯中的磁通為零，零磁通下，自然不會飽和。



然而，這只能將是在正常工作條件下！



事實上，即便是電磁式電流互感器或開環式霍爾電流傳感器磁飽和問題都是發生在過載，頻率過低，負荷過大等非正常工作條件下，正常工作條件下，都不會發生磁飽和！



從閉環式霍爾電流傳感器工作原理可知，零磁通是建立在副邊補償繞組產生的磁場可以抵消原邊導體產生的磁場的前提下。那么，當閉環式霍爾電流傳感器是不是任何情況下都可以維持這個零磁通呢？



顯然不是！



A、傳感器未供電的情況下，副邊補償繞組不產生電流，此時，閉環式霍爾電流傳感器相當于一個開環式霍爾電流傳感器，只要原邊電流夠大，就會發生磁飽和。



B、正常供電，原邊電流過大。這是因?yàn)槎窝a(bǔ)償繞組可以產生的電流畢竟是有限度的，當原邊電流產生的磁場大于副邊補償繞組能夠產生的最大磁場時，磁平衡被打破，磁芯中有磁場通過，原邊電流繼續加大時，磁芯中磁場也隨著增大，原邊電流足夠大時，閉環式霍爾電流傳感器進入磁飽和狀態！



與電磁式電流互感器及開環式霍爾電流傳感器相比，閉環式霍爾電流傳感器磁飽和現象不易發生，但不等于不會發生，使用不當或長時間過載，也會發生磁飽和。
