功能強大的信號發生器輸出級設計

發布時間:2020-12-04 來源:Thomas Brand,ADI 責任編輯:wenwei

【導讀】信號發生器用來產生確定性電信號,其特性隨時間推移而變化。如果這些信號表現為簡單的周期性波形,如正弦波、方波或三角波,那么這種信號發生器就稱為函數發生器。它們通常用于檢查電路或PCBA的功能。將確定性信號加到被測電路的輸入端,將輸出端連接至相應的測量設備(例如示波器),用戶就可以對其進行評估。過去,挑戰通常包括如何設計信號發生器的輸出級。本文將介紹如何利用電壓增益放大器(VGA)和電流反饋放大器(CFA)設計小型經濟的輸出級。

典型的信號發生器可提供25mV至5V輸出電壓。為了驅動50Ω或更高的負載,一般會在輸出端使用大功率分立器件、多個并行器件,或者成本高昂的ASIC。其內部通常具有繼電器,可以使設備在不同的放大或衰減等級之間進行切換,從而調節輸出電平。根據需要,在對繼電器開關而實現各種增益時,在一定程度上會導致工作不連續。簡化方框圖如圖1所示。

大功率信號發生器輸出級設計

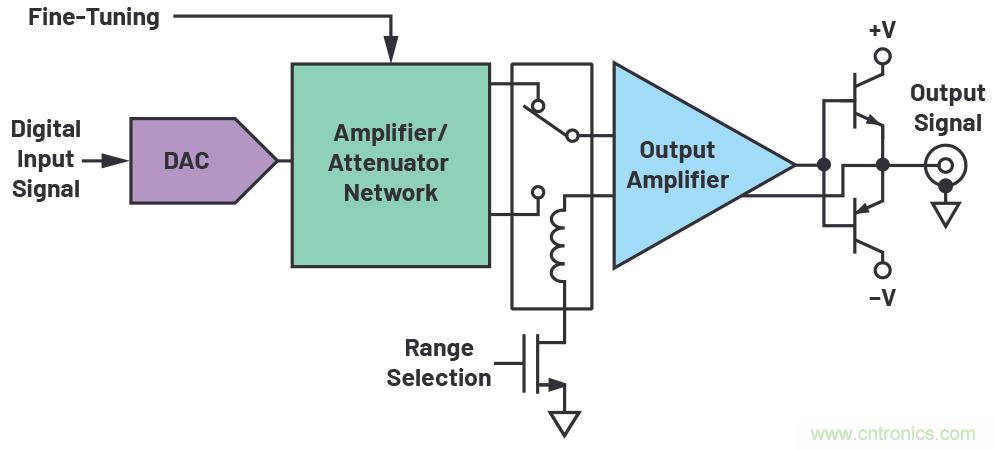

圖1:典型信號發生器輸出級的簡化方框圖。

使用新款放大器IC作為輸出級功放,可以在沒有任何內部繼電器的情況下直接驅動負載,因此可簡化信號發生器的輸出級設計,并降低復雜度和成本。這種輸出的兩個主要器件構成一個大功率輸出級,可提供高速、高電壓和大電流,以及具有連續線性微調功能的可變放大器。

大功率信號發生器輸出級設計

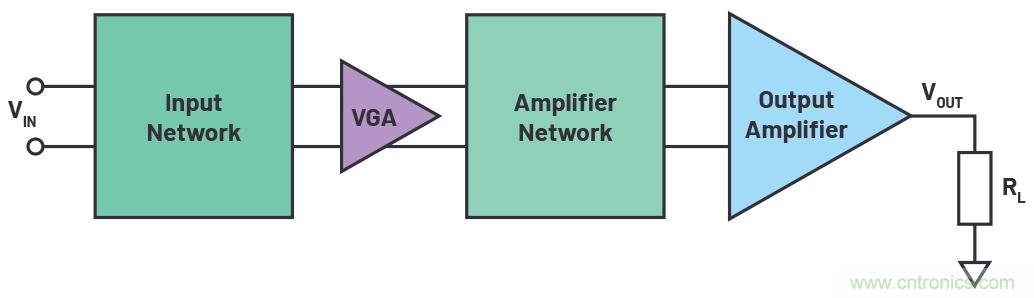

圖2.帶VGA的信號發生器輸出級的簡化框圖

首先,初始輸入信號必須通過VGA放大或衰減。VGA的輸出信號可以設置為所需的幅度,而與輸入信號無關。例如,對于增益為10、輸出幅度VOUT為2V的情況,VGA的輸出幅度必須調整至0.2V。遺憾的是,許多VGA都會因?yàn)樵鲆娣秶邢薅a(chǎn)生瓶頸——增益范圍大于45dB的情況很少。

ADI公司在低功耗VGA AD8338上實現了0dB至80dB可編程增益范圍。因此,在理想條件下,可以將信號發生器的輸出幅度連續設置在0.5mV和5V之間,而無需使用額外的繼電器或開關網絡。通過去除這些機械元件,可以避免不連續的輸出。因?yàn)閿?shù)模轉換器(DAC)和直接數字頻率合成器(DDS)通常具有差分輸出,所以AD8338提供全差分接口。此外,通過靈活的輸入級,輸入電流有任何的不對稱,都可以通過內部反饋回路得到補償。同時,內部節點保持在1.5V。在正常情況下,最大1.5V輸入信號在500Ω輸入電阻時會產生3mA電流。在更高輸入幅度(例如15V)的情況下,可能需要在輸入引腳串聯一個更大的電阻——其阻值要確保所產生的電流同樣為3mA大小。

許多商用信號發生器在50Ω(正弦波)負載下提供最大250mW(24dBm)的有效輸出功率。但是,這對于具有較大輸出功率的應用通常不夠用,例如測試HF放大器或生成超聲波脈沖之所需。因此,還需要使用電流反饋放大器。ADA4870在±20V電源電壓下,可以在輸出端以17V的幅度提供1A的驅動電流。它可以在滿載情況下生成高達23MHz的正弦波,因此成為了通用任意波形發生器的理想前端驅動器。為了優化輸出信號擺幅,ADA4870的增益配置成10,因此所需的輸入幅度為1.6V。但是,由于ADA4870具有地參考輸入,而上游的AD8338具有差分輸出,因此在兩個器件之間應連接差分接收器放大器,而實現差分到地參考的轉換。AD8130提供270MHz的增益帶寬積(GBWP),壓擺率為1090V/µs,非常適合這種應用。AD8338的輸出限制在±1V,因此AD8130的中間增益應設計為1.6V/V。整體電路配置如圖3所示,其可在22.4V(39dBm)幅度和50Ω負載下實現20MHz帶寬。

大功率信號發生器輸出級設計
圖3:采用分立設計的信號發生器輸出級的簡化電路。

通過大功率的VGA(AD8338)、大功率的CFA(ADA4870)和差分接收器放大器(AD8130)的組合,就可以相對輕松地設計出小尺寸大功率的信號發生器輸出級。它具有更高的系統可靠性、更長的服務壽命和更低的成本,因此比傳統輸出級更優。

參考文獻

Hunter, David. “Two New Devices Help Reinvent the Signal Generator.” Analog Dialogue, October 2014.
