在競賽規則中，給出了測量這類信號源電流值的標準：使用整流橋，將交流信號整流成直流信號變可以使用普通的直流電流表進行測量了。如果電流信號是方波信號，測量的電流值就是方波信號的峰值電流。



在傳統的信號源中，還配有一個直流電流表顯示信號源的電流大小。由于這類電源中的恒流部分采用了MOS功率管在放大區間進行穩流控制，它受到功率管溫度影響，電流容易發生漂移。通過信號源上的設定電位器，可以修改信號源的大小。

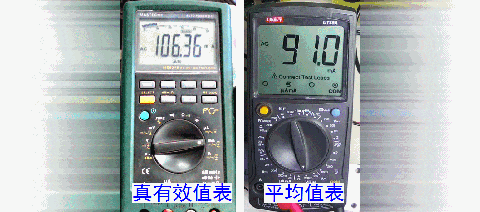

如果電流波形是方波信號，實際上也可以直接使用交流電流表進行測試。只是要求交流電流表是真有效值電流表。比如MC8218型號的萬用表，測量信號源在方波電流輸出的時候，顯示值就接近100mA。這是由于方波信號的有效值與其峰值是一致的。



但是UT58A萬用表測試相同的電流信號的時候，則顯示為91mA左右。





這是由于UT58A測量交流電流信號的時候，是假設信號為正弦信號。它通過對信號進行整流后，測量其平均值。然后再根據正弦信號的面積與它的有效值之間的比值為2sqrt(2)/pi= 0.9的關系，進行換算后得到對應的顯示值。這類萬用表只能對于波形接近于正弦波的信號顯示值與實際信號的有效值才相符合。所以，如果使用MC8218進行信號源電流校正，可以獲得準確的電流值。如果使用MT58A，進行信號源的校正，那么實際上信號源的值比起標準信號源要大11%左右。



如果在輸出電路中，串聯一個電流取樣電阻（比如1歐姆電阻），使用真有效值的交流電壓檔進行測量，然后再除以取樣電阻，也可以獲得實際輸出方波電流的峰值電流。





但是，實際情況，要比上述方波電流復雜。在前面推文中，有兩次進行過相關的討論。當賽道的面積比較大的時候，賽道電磁線存在比較大的電感感抗，這使得輸出電流波形不再是一個方波信號。下圖顯示波形分別對應的賽道電感值從10uH變化到250uH左右的時候，輸出電流波形的變化情況。





根據信號分析理論，可以知道，信號的波形變化，會影響信號中各次諧波的大小。為了保證比賽中，磁場環境不受信號波形改變的影響，下面需要討論如何測量，才能夠使得不同電流波形下，信號所產生的磁場與方波電流信號相同。



根據之前推文中的討論，智能車實際使用的是信號源中20kHz的正弦基波信號完成車模導航。通過LC諧振選頻電路，可以濾除除了20kHz之外的其它干擾信號，可以大大提高檢測信號的信噪比。因此，為了使得比賽車模不受電流波形的影響，實際上，只要保證交流信號中，20kHz基波信號的幅值不變即可。可是，普通的萬用表，測量信號的時候，并不只是針對某一個頻率的信號進行測量，而是測量信號中所有平均分量的綜合。





下面分析，使用真有效值萬用表MC8218和平均交流值萬用表UT58A進行信號測量，會帶來的誤差。



首先分析UT58A萬用表進行信號的校正。它測量的是交流信號的絕對值的平均值。如果使用UT58A對于信號源進行校正，如果電流信號輸出為方波信號，根據前面分析，實際信號輸出值要比標準信號大11%左右。

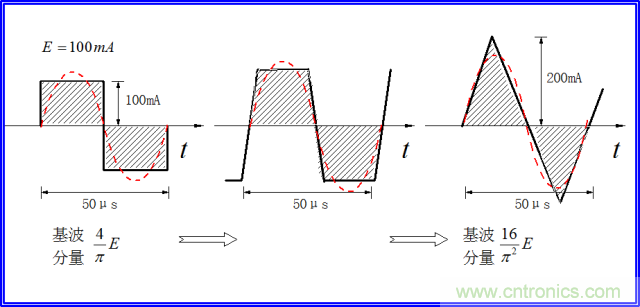

當電流出現失真的情況，其中最嚴重的就是電感值很大，輸出電流值已經呈現近似三角電流信號。如果維持信號的絕對值的平均值不變，三角波脈沖的基波分量比起方波信號的基波分量增加了4/pi=1.27倍。



同樣的分析，如果使用真有效值表MC8218進校校正，在輸出為三角脈沖的情況下，仍然維持有效值為100mA，此時信號的峰值為sqrt(pi)*100=177mA，信號中基波分量與方波電流的基波分量的比值為2/sqrt(pi)=1.128。





通過上述分析，可以知道，如果使用真有效值萬用表進行校正信號源，當電流波形受到賽道電感影響變成三角脈沖信號的時候，基波分量會增加12.8%。如果使用普通的平均值萬用表進行校正，基波分量會增加27.3%。



那么，如果根據信號源上的電流表的讀數進行校正，則誤差會遠遠大于上述范圍，具體原因在上依次推文“再談磁場為何變大”中進行了討論。



下面通過實驗來驗證上述分析。仍然使用比賽所使用的工字電感匹配諧振電容作為交變磁場測量傳感器。LC選頻得到的20kHz基波信號通過運放隔離放大10倍之后，使用FLUKE45電壓表進行測量。





使用本文一開始的模擬信號源，分別在輸出信號回路中傳入MC8218，UT58A進行校準測量。使用上述LC選頻放大電路測量輸出信號線附近固定位置的交流磁場強度。

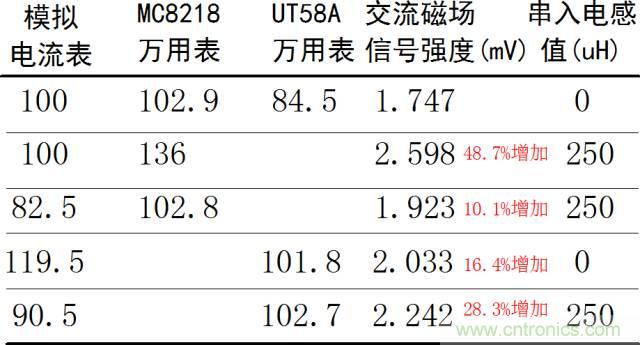

實驗第一步驟，在輸出信號線中不串入任何電感，分別在信號源模擬表，MC8218，UT58A顯示值為100mA左右，讀交流磁場強度。實驗第二步，在輸出信號線中傳入250uH的電感，此時輸出電流值已經為三角波形，然后分別在信號源的模擬表、MC8218，UT58A顯示值為100mA左右時，讀取交流磁場強度。數據如下表格所示：





從上面實驗數據表格中可以看出，在信號線沒有串入電感的時候，使用MC8218萬用表讀出的交流值與信號源模擬表頭的值基本一致，都是100mA左右，而使用UT58A讀出的電流為101.8mA的時候，模擬表頭的數值需要增加到120mA左右，此時交流磁場強度也增加了20%左右。



如果外部串入250uH的電感，此時如果維持模擬電流表、MC8218、UT58A顯示在100mA左右不變，此時外部的交流磁場強度分別增加了48.7%, 10.1%, 28.3%。



對于信號源進行簡單標定的方法，就是使用一個能夠測量真有效值的萬用表，直接將萬用表傳入賽道電磁線中，當讀數為100mA的時候，此時實際信號新中20kHz的基波分量的變化范圍最多只有10%左右。滿足規則所定義的電流強度變化20%的 要求。





如果使用普通的平均值交流萬用表或者信號源上的電流顯示值進行標定，則電流值的誤差范圍將會超過20%。



如何辨別所使用的萬用表測量電流是真有效值，還是平均值呢？ 可以將信號源直接連接萬用表的兩端進行測量輸出電流。如果在信號源表頭顯示100mA的時候，萬用表讀數也是100mA，那么，該萬用表是真有效值測量表。如果小于100mA，則萬有表是測量交流信號的平均值。
