【導讀】升壓電源拓?fù)浣Y(jié)構在汽車和工業電子領域越來越受歡迎。許多系統都需要穩定的輸入軌,其上游電源輸入軌電壓可能會有顯著變化,升壓變換器可用于顯著提高應用的通用性。利用升壓變換器,可以將新的電子設備無縫連接至任何供電軌,且無需重新設計前端或使用多個版本來覆蓋各種供電場景。

升壓電源拓?fù)浣Y(jié)構在汽車和工業電子領域越來越受歡迎。許多系統都需要穩定的輸入軌,其上游電源輸入軌電壓可能會有顯著變化,升壓變換器可用于顯著提高應用的通用性。利用升壓變換器,可以將新的電子設備無縫連接至任何供電軌,且無需重新設計前端或使用多個版本來覆蓋各種供電場景。升壓控制器還支持對輸入電壓下降具有高度抑制性的電子器件。這主要與汽車電子設備相關,因為汽車電子設備的供電軌電壓在低溫啟動期間會明顯下降。

LTC7804 可簡化升壓變換器的設計,同時不會對其先進的性能產生不利影響。LTC7804的主要特性為:低靜態電流、單輸出同步整流、高達40 V的寬輸入電壓范圍(輸出電壓可達36 V)、展頻(SSFM)以及適用于高效、低電磁干擾PassThru™操作的內部充電泵。

可實現12 V輸入至24 V輸出的升壓變換器

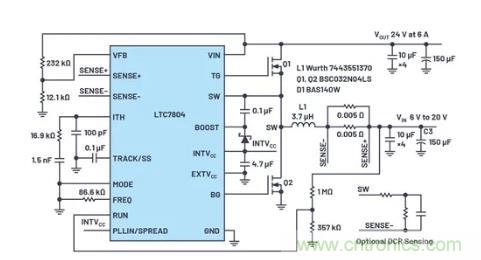

升壓變換器的其中一個優勢在于,除了提供穩定的中間輸出軌之外,它還可以使系統不受前端電壓下降的影響,如啟動汽車的蓄電池供電軌電壓下降。圖1為由低引腳數控制器LTC7804、底部FET Q1、頂部FET Q2、導塊L1和輸入/輸出濾波器組成的升壓變換器原理圖。該原理圖采用的元件數量比較少,但可以將12 V供電軌升壓至24 V,并提供6 A的輸出電流。在低輸入電壓下降低輸出電流,以確保輸入電流低于17.5 A。

如何簡化升壓變換器設計提升其高效性?
圖1. 基于LTC7804(在6 A條件下,VIN為6 V至20 V,VOUT為24 V)的升壓變換器電氣原理圖。

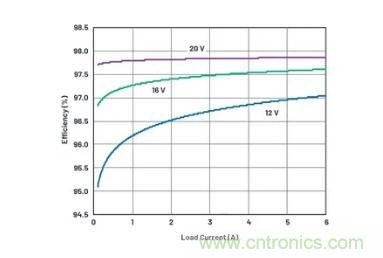

在該解決方案中,MODE引腳連接至GND,調用Burst Mode®操作,從而在輕負載條件下保持高效率。PLLIN/SPREAD引腳連接至INTVCC,將開關頻率設置為SSFM操作,從而可以輕松地滿足已公布的EMI標準要求。該設計已經使用了專用的電流檢測電阻進行了測試,但也可以選擇使用DCR檢測電阻,而不是電流檢測電阻。該解決方案的效率如圖2所示。

如何簡化升壓變換器設計提升其高效性?
圖2. 圖1中升壓轉換器的效率曲線圖。

抑制輸入電壓下降和直通模式操作

LTC7804的一個有趣應用就是提供汽車音頻放大器和前置放大器。該應用有兩個目的。首先,LTC7804可以抑制輸入電壓驟降,例如:在低溫啟動期間。其次,當輸入電壓升至高于輸出電平時,它可以將輸入橋接至輸出,以最大程度提高效率,例如:在負載突降期間。前置放大器電源的電壓輸出設置值略低于典型12 V汽車電壓軌的輸入電壓(約10 V)。如果輸入電壓等于或高于該設定值,則輸入應直接轉到輸出。如果輸入電壓降至低于所需的中間電壓,則升壓變換器可將其輸出保持在設定值。直通這個術語用于描述這種從輸入直接到輸出的操作模式。

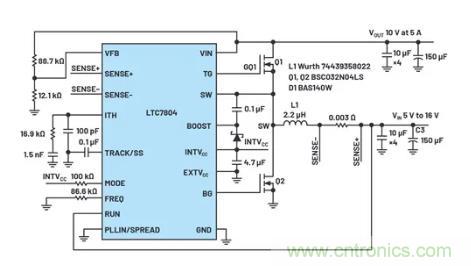

圖3所示為升壓解決方案的完整原理圖。它類似于圖1所示解決方案,但控制信號的連接稍有不同。MODE引腳通過100 kΩ電阻連接至INTVCC,以便選擇脈沖跳頻操作。該應用不支持升壓模式操作,因為要實現直通操作,必須使能頂部MOSFET柵極充電泵(在升壓模式操作中被禁用)。PLLIN/SPREAD引腳連接至GND,以禁用SSFM功能,因為某些音頻系統的電源必須在固定頻率下運行,這一點非常重要。如果知道真正問題在于頻率,則建議通過PLLIN/SPREAD引腳同步至外部時鐘;或者,將MODE引腳直接連接至INTVCC,以便在FREQ引腳的設定操作頻率下選擇強制連續導通模式。

如何簡化升壓變換器設計提升其高效性?
圖3. 升壓變換器可在直通模式下操作(在5 A條件下,VIN 為5 V至16 V,VOUT 為10 V)。

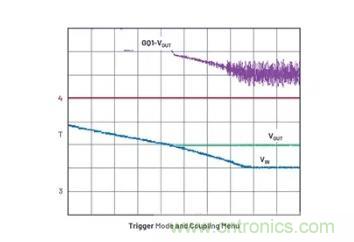

圖4顯示了該解決方案在工作波形下的工作原理。在測試中,輸入電壓從14 V開始,高于預先設定的變換器輸出電壓10 V。上管MOSFET Q1的柵極為高,Q1為開啟狀態(完全增強)。LTC7804內置充電泵可將變換器無限期地保持在該狀態之下。在直通模式下,不存在開關操作,且14 V輸入電壓直接轉向輸出。只要輸入電壓高于或等于所需的輸出電壓,就會使能直通模式,如波形圖中所示。即使輸入電壓降至5V,輸出電壓也能保持在10 V。一旦輸入電壓降至預設值以下,開關操作就會開始,以便將輸出電壓準確保持在該電平。GQ1-VOUT波形是Q1柵極(GQ1節點)上相對于Q1源極(VOUT)的差分電壓。

如何簡化升壓變換器設計提升其高效性?
圖4. VIN > VOUT 時的直通操作。VIN ,其中VOUT為5 V/div, 時標為1ms/div,且GQ1-VOUT為示波器與2.5 V/div的數學函數。

兩個變換器的開關頻率均在500 kHz左右,以實現效率和尺寸的平衡,但是如果電感(L1)尺寸必須最小化,則可以將開關頻率增加到3 MHz。該設計筆記中提出的兩種解決方案都在 DC2846A上進行了驗證和測試。

結論

LTC7804控制器可大大簡化高效升壓變換器的設計。通過使用相同的原理圖和不同的外部元件,可輕松調整可用輸出功率。高開關頻率可顯著減小電感的尺寸。當輸入電壓下降至明顯低于或上升至明顯高于輸出電平時,內置充電泵和同步整流可確保最高效率,從而使LTC7804成為首選的汽車電子設備控制器。低靜態電流還可以保護汽車和常開系統的電池使用壽命。
