為何使用開關模式電源？



顯然是高效率。在SMPS中，晶體管在開關模式而非線性模式下運行。這意味著，當晶體管導通并傳導電流時，電源路徑上的壓降最小。當晶體管關斷并阻止高電壓時，電源路徑中幾乎沒有電流。因此，半導體晶體管就像一個理想的開關。晶體管中的功率損耗可減至最小。高效率、低功耗和高功率密度（小尺寸）是設計人員使用SMPS而不是線性穩壓器或LDO的主要原因，特別是在高電流應用中。例如，如今12V_IN、3.3V_OUT開關模式同步降壓電源通?？蓪?shí)現90%以上的效率，而線性穩壓器的效率不到27.5%。這意味著功率損耗或尺寸至少減小了8倍。



最常用的開關電源——降壓轉換器



圖8顯示最簡單、最常用的開關穩壓器——降壓型DC/DC轉換器。它有兩種操作模式，具體取決于晶體管Q1是開啟還是關閉。為了簡化討論，假定所有電源設備都是理想設備。當開關（晶體管）Q1開啟時，開關節點電壓V_SW = V_IN，電感L電流由(V_IN – V_O)充電。圖8(a)顯示此電感充電模式下的等效電路。當開關Q1關閉時，電感電流通過續流二極管D1，如圖8(b)所示。開關節點電壓V_SW = 0V，電感L電流由V_O負載放電。由于理想電感在穩態下不可能有直流電壓，平均輸出電壓V_O可通過以下公式算出：

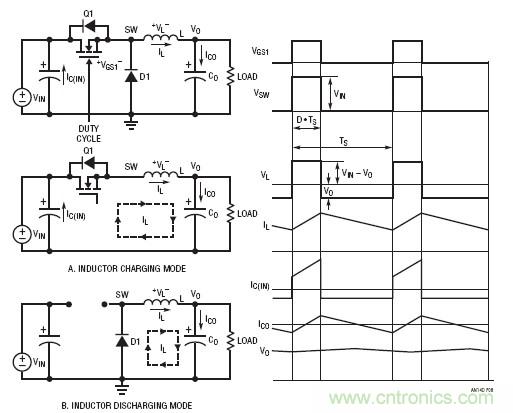

圖8.降壓轉換器操作模式和典型波形



其中T_ON是開關周期T_S內的導通時間間隔。如果T_ON/T_S之比定義為占空比D，則輸出電壓V_O為：





當濾波器電感L和輸出電容C_O的值足夠高時，輸出電壓V_O為只有1mV紋波的直流電壓。在這種情況下，對于12V輸入降壓電源，從概念上講，27.5%的占空比提供3.3V輸出電壓。



除了上面的平均法，還有一種方式可推導出占空比公式。理想電感在穩態下不可能有直流電壓。因此，必須在開關周期內保持電感的伏秒平衡。根據圖8中的電感電壓波形，伏秒平衡需要：





因此，V_O = V_IN • D       (5)



公式(5)與公式(3)相同。這個伏秒平衡法也可用于其他DC/DC拓?fù)洌酝茖?dǎo)出占空比與V_IN和V_O的關系式。



降壓轉換器中的功率損耗



直流傳導損耗



采用理想組件（導通狀態下零壓降和零開關損耗）時，理想降壓轉換器的效率為100%。而實際上，功耗始終與每個功率元件相關聯。SMPS中有兩種類型的損耗：直流傳導損耗和交流開關損耗。



降壓轉換器的傳導損耗主要來自于晶體管Q1、二極管D1和電感L在傳導電流時產生的壓降。為了簡化討論，在下面的傳導損耗計算中忽略電感電流的交流紋波。如果MOSFET用作功率晶體管，MOSFET的傳導損耗等于I_O² • R_DS(ON) • D，其中R_DS(ON)是MOSFET Q1的導通電阻。二極管的傳導功率損耗等于I_O • V_D • (1 – D)，其中V_D是二極管D1的正向壓降。電感的傳導損耗等于I_O² • R _DCR，其中R _DCR是電感繞組的銅電阻。因此，降壓轉換器的傳導損耗約為：





例如，12V輸入、3.3V/10AMAX輸出降壓電源可使用以下元件：MOSFET R_DS(ON) = 10mΩ，電感R_DCR = 2 mΩ，二極管正向電壓V_D = 0.5V。因此，滿負載下的傳導損耗為：





如果只考慮傳導損耗，轉換器效率為：





上述分析顯示，續流二極管的功率損耗為3.62W，遠高于MOSFET Q1和電感L的傳導損耗。為進一步提高效率，ADI公司建議可將二極管D1替換為MOSFET Q2，如圖9所示。該轉換器稱為同步降壓轉換器。Q2的柵極需要對Q1柵極進行信號互補，即Q2僅在Q1關斷時導通。同步降壓轉換器的傳導損耗為：

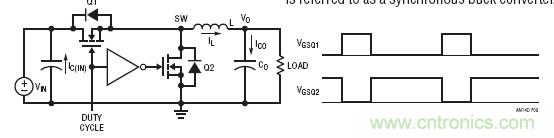

圖9.同步降壓轉換器及其晶體管柵極信號





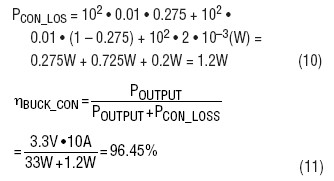

如果10mΩ R_DS(ON) MOSFET也用于Q2，同步降壓轉換器的傳導損耗和效率為：





上面的示例顯示，同步降壓轉換器比傳統降壓轉換器更高效，特別適用于占空比小、二極管D1的傳導時間長的低輸出電壓應用。



交流開關損耗



除直流傳導損耗外，還有因使用不理想功率元件導致的其他交流/開關相關功率損耗：



1.    MOSFET開關損耗。真實的晶體管需要時間來導通或關斷。因此，在導通和關斷瞬變過程中存在電壓和電流重疊，從而產生交流開關損耗。圖10顯示同步降壓轉換器中MOSFET Q1的典型開關波形。頂部FET Q1的寄生電容C_GD的充電和放電及電荷Q_GD決定大部分Q1開關時間和相關損耗。在同步降壓轉換器中，底部FET Q2開關損耗很小，因?yàn)镼2總是在體二極管傳導后導通，在體二極管傳導前關斷，而體二極管上的壓降很低。但是，Q2的體二極管反向恢復電荷也可能增加頂部FET Q1的開關損耗，并產生開關電壓響鈴和EMI噪聲。公式(12)顯示，控制FET Q1開關損耗與轉換器開關頻率f_S成正比。精確計算Q1的能量損耗E_ON和E_OFF并不簡單，具體可參見MOSFET供應商的應用筆記。

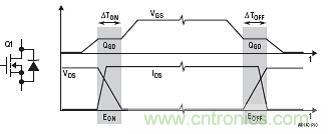

圖10.降壓轉換器中頂部FET Q1的典型開關波形和損耗





2.    電感鐵損P_{SW_CORE}。真實的電感也有與開關頻率相關的交流損耗。電感交流損耗主要來自磁芯損耗。在高頻SMPS中，磁芯材料可能是鐵粉芯或鐵氧體。一般而言，鐵粉芯微飽和，但鐵損高，而鐵氧體材料劇烈飽和，但鐵損低。鐵氧體是一種類似陶瓷的鐵磁材料，其晶體結構由氧化鐵與錳或氧化鋅的混合物組成。鐵損的主要原因是磁滯損耗。磁芯或電感制造商通常為電源設計人員提供鐵損數據，以估計交流電感損耗。



3.    其他交流相關損耗。其他交流相關損耗包括柵極驅動器損耗P_{SW_GATE}（等于V_DRV • Q_G • f_S）和死區時間（頂部FET Q1和底部FET Q2均關斷時）體二極管傳導損耗（等于(ΔT_ON + ΔT_OFF) • V_D(Q2) • f_S）。



總而言之，開關相關損耗包括：





通常，計算開關相關損耗并不簡單。開關相關損耗與開關頻率f_S成正比。在12V_IN、3.3V_O/10A_MAX同步降壓轉換器中，200kHz – 500kHz開關頻率下的交流損耗約導致2%至5%的效率損失。因此，滿負載下的總效率約為93%，比LR或LDO電源要好得多。可以減少將近10倍的熱量或尺寸。



[未完待續]
