“均衡”技術因電池串聯而生

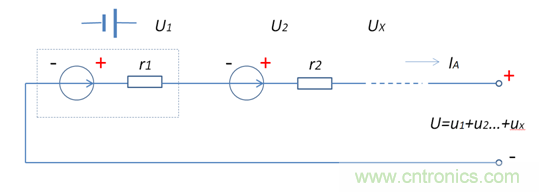

電芯在系統中的應用，主要是通過串聯形式，獲取高電壓，來滿足負載要求。比如說額定48V電源的電壓，是由單體標稱3.7V ，12~13顆單體電芯串聯而成的電壓疊加效應。12~13顆電芯個體，因生產工藝的差異性，例如，生產日期、環境差異、極片厚度、面積、電解液加注量等等環節，是無法做到一模一樣的，只能在一定范圍內滿足偏差要求。所以，其本征物理量的差異性，就不難理解了。但是其串聯回路，在充放電時，流過的電流是一樣的。如果使用r代表一顆電芯的內阻,哪么，因內阻的差異，就會導致單體電芯表現的電壓不同。當在充電環節時，內阻大的會提前充滿或接近上限電壓，這個時候，為了防止過充損壞或?qū)е聻碾y性結果，就需要把最高的單體電壓拉下來，接近或保持在上限數值內。這就是均衡的一種形式，也是均衡技術的原型和基礎。在最早2010版的leaf，就采用了這種技術。我常把它歸結為 “保護型均衡”。原因是，其主要功能還是為了防止過充。





“均衡”是實現單體本征特性達到或趨于一致的過程



或者說，均衡是讓每個單體參數接近一組電芯的平均值。電壓是電池本征參數之一，很多時候，均衡最直接的表現形式，就是電壓的均衡。均衡前，串聯的電芯個體，表現出來就是電壓的不一致性。縮小壓差，達到規定的數值，是均衡的另一種形式，也是最終需要實現的功能。







因串聯單體差異，SOC上限只能接近100%



從理論上計算，單體電壓按相同值計算，其荷電狀態 SOC應為100%，U=V1×n。但是，現實應用中，SOC是不可能做到滿滿的。這一點，需要技術人員的理解，在設計過程中，提出技術需求時，只能是接近100%的數值，例如，上限SOC是95%，這是合理的。這個數據的確定，需要通過電芯本體的特性、系統的集成水平，通過實驗獲得。



如果是面對客戶的一些指標，的確也有SOC 100%估值提法，比如說在儀表顯示，但這是為了更好的讓客戶理解的一種做法。并不完全代表真實數據。



通過“均衡“，提升系統可用容量，這是怎么回事？

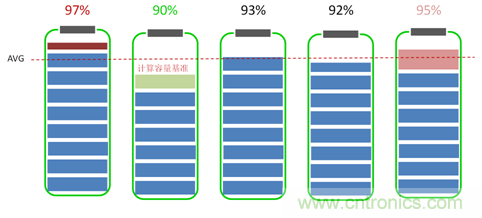

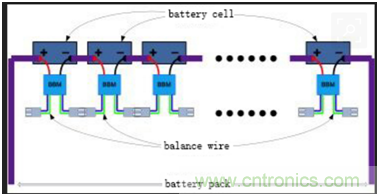

這個問題需要從兩個方面說起：一方面，站在充電的環節來分析，當沒有均衡電路功能時，串聯中，某一單體電壓達到上限時，監控電路上報后啟動控制電路，停止繼續充電；當具備均衡電路功能時，會即時監控壓差和上限電壓狀態，并適時啟動均衡功能，拉高就低。實際上，等于延長了系統充電時間。充進去的容量，自然要大于沒有均衡功能的電路。其本質：通過壓差值控制、上限值控制增加了可充容量。







另一方面，從SOC可使用范圍說起，當沒有均衡功能時， SOC 兩頭的彈性區間是很“厚”的，虛值很大，為了保證安全，電池通常在20%到80%的SOC范圍內使用，提供給負載只有60%。如果增加了均衡功能，SOC范圍完全可能從5%到95%，將可使用數值百分比增加到90%。其實，是讓電池可用部分增加了。其本質表現為改變了DOD（充放電深度）。當然了，SOC 窗口邊界數值，會因電芯不同、BMS 不同，而存在差異的。不要拘泥于案例數值。



所以說，均衡功能更多的是改變了“木桶”原理最短的哪一塊板。



改變DOD深度，讓電池更高效



從上述分析，均衡電路的應用，可以很好的拓展SOC應用區間。假如說，一個系統10KWh, 如果可以提升10%的利用率，成本、重量、能量密度的貢獻，都是相當可觀的。當然了，SOC 區間可用部分，并不完全取決于均衡，還有多種因素存在，例如:電化學因素導致的SOC區間緩沖區間、SOC算法估計導致的SOC緩沖區間等，都是可用區間變窄的原因。所以說，電池系統，才有了“掐頭去尾”這么一種說法。但是，均衡電路在其中的貢獻是一定存在的。需要綜合評估。我們有時評經驗設定下限的做法，一個臺階就是5%，10%，沒有根據電芯固有特性、環境溫度等分別標定對待SOC邊界，做到精打細算，對于電池效率是一種很大的浪費。



均衡作用不會改變電芯固有本質



前面重點闡述均衡本質，我們再回頭看看，對電芯的影響程度。電芯的本征，重點體現在內阻、電壓的變化，這是可以直接測量的，潛在對應的是計算得出的功率和容量。在均衡功能對改善電池系統狀態方面，一直存在不同觀點和爭議。但是，有一點是可以肯定的：增加均衡功能，是無法改變電芯個體固有特性的。但是，是否可以延緩電芯性能的衰減，有待于進一步研究和使用數據證明。所以說，一味的把均衡功能作用夸大，是不正確的。



國內外產品對均衡功能不同的應用和理解



在分析leaf、Volt、寶馬等國外車型的時候，發現其均衡功能，和我們理解的存在偏差：一方面從均衡硬件上，其均衡電流在100~200mA之間，這么小的電流平衡，其作用微乎其微。也有人歸結為電芯高品質毋須大電流均衡。另一方面，在設計均衡硬件電路方面顯得非常謹慎，例如，采用專屬自己和產品的芯片，全面的散熱、間隔設計；充分的冗余設計。



總之，我認為其設計的核心，還是站在系統安全的高度完成的。高品質電芯，的確可以使均衡電路簡化，有力的保障了系統的安全性、可靠性。同時，均衡本質是在回路內的能量內循環。故障的發生可導致嚴重的后果。所以，切莫照顧電芯的品質，棄安全于不顧。這樣也會誤導了均衡的發展方向。



均衡技術，不是低品質電池的救命稻草



我在看到一些BMS廠家，拼命的把均衡電流放大，來迎合國內一些低質電池的應用。其實，這真得不是 BMS 廠家的買點和初衷，更多的是他們的無奈，因為他們也得在國內市場存活。需要反思的：是整車廠提出得技術要求的嚴謹程度、電池廠家配套的電芯品質。國內電池與國外電池仍然存在大的差距，這是共識，所以說，國內電芯品質提升已然是迫在眉睫的事情，不僅需要前段一致性做好，關鍵是后段一致性也需要過硬。再輔于高效的均衡，這才是合理的和正確的發展思路。



進一步研究和探索



系統均衡，首先能保障系統更安全；其次是促進可充放電容量增加。其在深充深放的EV應用中，更能體現其優勢。隨著新能源發展的深入，還有更多的技術問題需要研究分析，例如：均衡工作點的最優切入點；如何準確捕捉判斷電池狀態；如何有效降低電池個體衰減速度等等，都是需要不斷解決的問題。
