通過前一篇文章（CPU制造的那些事之二：Die的大小和良品率），我們知道想要提高CPU的運算效能，不能夠簡單通過堆砌內核的方式。那么能不能簡單提高CPU主頻，讓CPU每個內核更快的算出結果呢？為什么持CPU制程牛耳的Intel，不再勇攀主頻高峰了呢？其實，瓶頸主要在于散熱，我們來詳細了解一下個中原因。

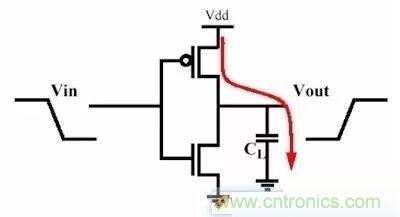

從含有1億4000萬個場效應晶體管FET的奔騰4到高達80多億的Kabylake，Intel忠實的按照摩爾定律增加著晶體管的數目。這么多個FET隨著每一次的翻轉都在消耗者能量。一個FET的簡單示意圖如下：





當輸入低電平時，CL被充電，我們假設a焦耳的電能被儲存在電容中。而當輸入變成高電平后，這些電能則被釋放，a焦耳的能量被釋放了出來。因?yàn)镃L很小，這個a也十分的小，幾乎可以忽略不計。但如果我們以1GHz頻率翻轉這個FET，則能量消耗就是a × 10^9，這就不能忽略了，再加上CPU中有幾十億個FET，消耗的能量變得相當可觀。





從圖示中，也許你可以直觀的看出，能耗和頻率是正相關的。這個理解很正確，實際上能耗和頻率成線性相關。能耗關系公示是(參考資料2)：



P代表能耗。C可以簡單看作一個常數，它由制程等因素決定；V代表電壓；而f就是頻率了。理想情況，提高一倍頻率，則能耗提高一倍?？雌饋?lái)并不十分嚴重，不是嗎？但實際情況卻沒有這么簡單。



我們這里要引入門延遲（Gate Delay）的概念。簡單來說，組成CPU的FET充放電需要一定時間，這個時間就是門延遲。只有在充放電完成后采樣才能保證信號的完整性。而這個充放電時間和電壓負相關，即電壓高，則充放電時間就短。也和制程正相關，即制程越小，充放電時間就短。讓我們?nèi)コ瞥痰母蓴_因素，當我們不斷提高頻率f后，過了某個節點，太快的翻轉會造成門延遲跟不上，從而影響數字信號的完整性，從而造成錯誤。

這也是為什么超頻到某個階段會不穩定，隨機出錯的原因。那么怎么辦呢？聰明的你也許想到了超頻中常用的辦法：加壓。對了，可以通過提高電壓來減小門延遲，讓系統重新穩定下來。

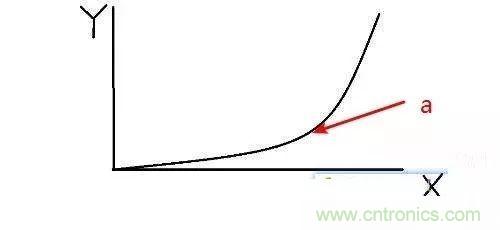

讓我們回頭再來看看公式，你會發現電壓和功耗可不是線性相關，而是平方的關系！再乘以f，情況就更加糟糕了。我們提高頻率，同時不得不提高電壓，造成P的大幅提高！我們回憶一下初中學過的y=x^3的函數圖：





Y在經過前期緩慢的提高后在a點會開始陡峭的上升。這個a就是轉折點，過了它，就劃不來了。功耗和頻率的關系也大抵如此，我們看兩個實際的例子：

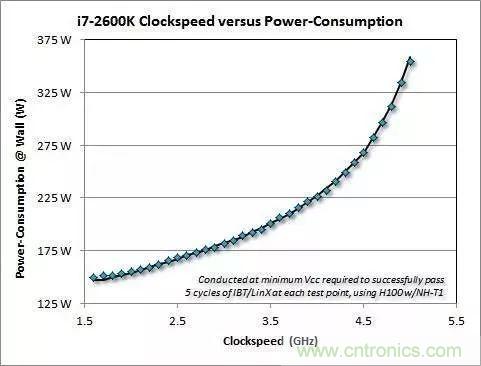

i7-2600K頻率和功耗的關系

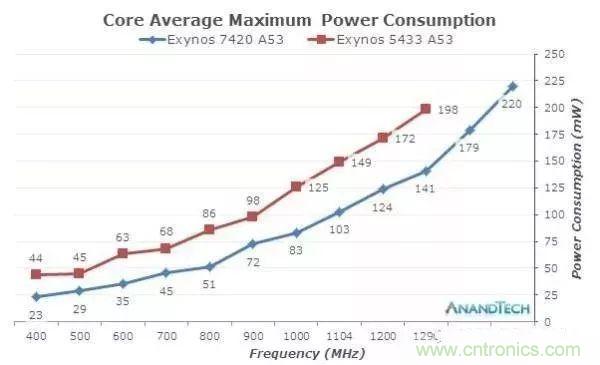

Exynos頻率和功耗的關系



從ARM和X86陣營來看，他們能耗曲線是不是和冪函數圖很像？





現實情況比這個更復雜。實際上，上面公式里的P只是動態能耗。CPU的整體功耗還包括短路功耗和漏電功耗：


短路功耗是在FET翻轉時，有個極短時間會有電子直接跑掉。它和電壓、頻率正相關。



漏電功耗是電子穿透MOSFET的泄漏情況，它和制程與溫度有關。

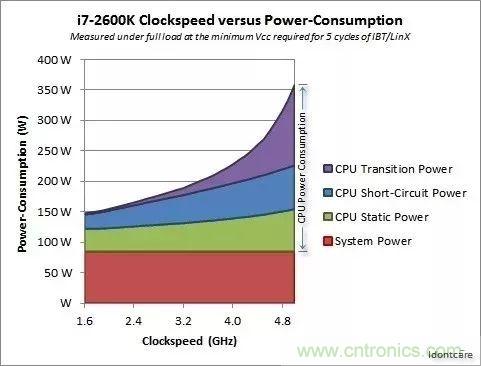

綜合這些，我們看一個實際的例子：





這里的Transition Power就是動態能耗，可以看出它隨著頻率陡峭上升；短路功耗和頻率幾乎呈現線性關系；而Static power就是指漏電功耗，它也上升是因?yàn)轭l率上升導致溫度上升，從而漏電加重。



我們這里引入熱密度的概念，即單位面積發出熱的數量。從此圖看出，隨著頻率的提高，各種因素綜合疊加導致功耗上升嚴重，而芯片尺寸不變，從而熱密度提高很快，現有散熱設備短時間內排不出這么多熱量，就會造成死機等現象（CPU風扇停轉后會發生什么？CPU憑什么燒不壞）。這也是為什么超頻往往需要很好的散熱設備的原因（手把手來超頻一：升級散熱系統）。





我們最后開一個腦洞：假設沒有散熱問題，沒有門延遲，一個完美的世界里，頻率有上限嗎？這是個很有意思的思考。大家都知道電信號在導線里的傳播速度很快，接近光速。我們這里就取光速：每秒30萬公里。相信每個略微了解相對論的人都知道光速是物理極限，我們這里不討論科幻問題。因?yàn)闆](méi)有門延遲，電信號以光速傳播。光速，這個數字很大，但我們的頻率可是以G為單位，就是10^9，也非常大。在1GHz的情況下，電信號只能傳播30cm！10GHz的話，才能傳播3cm。晶圓大小是300mm，如果我們做出個和它一樣大的CPU，也許最高頻率只有1GHz。而現在CPU的die大小差不多1cm，所以理論上30GHz是極限頻率！





經由液氮制冷的加持，CPU的頻率在極限玩家的幫助下才能挑戰9GHz。這對于我們?nèi)粘ｋ娔X用戶來說十分遙遠，在可以預見的未來，CPU頻率因?yàn)闊崦芏鹊年P(guān)系并不會大幅提高，我們可能永遠也看不到10GHz的硅基CPU。也許只有在拋棄硅或者轉換到量子計算，CPU頻率才會有翻天覆地的變化。



這并不意味著CPU效能的止步不前，實際上目前的CoffeeLake 3.8G的CPU相比奔騰4的3.8G，Benchmark跑下來效能提高了十幾倍，而功耗反倒下降不少！這全拜改進架構的福。在吸取了基于netburst深度流水來提高主頻，卻被“譽為”高頻低能的奔騰4教訓后，這也是Intel等芯片制造商努力的方向。
