【導讀】iPhone X是蘋果發布的第一款OLED iPhone機型，這款手機已經于今日正式進入市場，目前已經有不少網友曬出了iPhone X開箱照片。今天下午，知名拆解團隊iFixit給大家?guī)?lái)了iPhone X手機的完全拆解報告，一起來看看吧！
我們首先來回顧一下iPhone X的主要配置參數：
-A11+M11運動協處理器的蘋果新一代仿生芯片
-64GB或256GB板載存儲
-5.8英寸OLED多點觸控Super Retina HD顯示屏，2436×1125像素（458PPI）
-f/1.8和f/2.8光圈的雙1200萬像素廣角及長焦攝像頭，光學防抖，支持人像光效
-700萬像素TrueDepth攝像頭，f/2.2光圈，1080p高清錄制功能，支持Face ID
-支持快速充電和Qi無線充電
-802.11 a/b/g/n/ac Wi-Fi；NFC；藍牙5.0；MIMO
iPhone在過去的10年里走了很長的路，在經歷iPhone 6、iPhone 6s和iPhone 7這三個造型基本一樣的系列之后，蘋果終于在iPhone X上使用了新的設計。

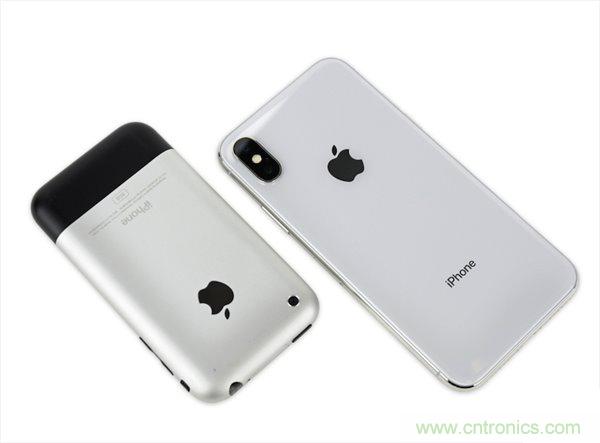

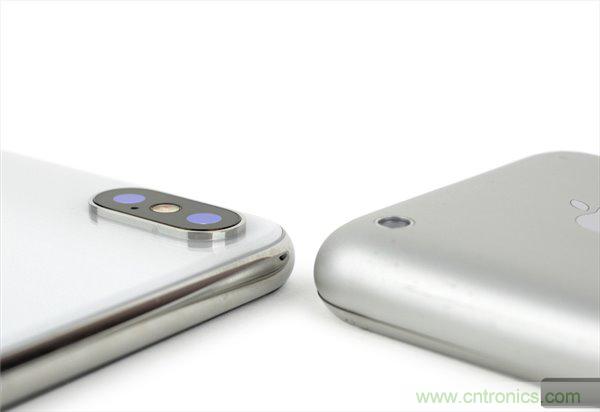

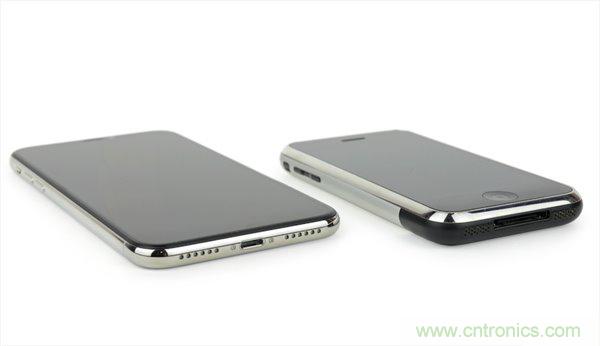

iFixit認為，iPhone X看上去有點像初代iPhone，當然，除了凸起的攝像頭、閃亮的不銹鋼邊框、玻璃背面板和Lightning接口。
跟早些時候上市的iPhone 8一樣，iPhone X的背面也去除了難看的監管、環保標志。
在拆解之前，先用X光看看iPhone X的內部結構。iPhone X跟之前的iPhone機型都不一樣，它擁有兩塊電池，蘋果第一次在iPhone上使用這樣的構造。
iPhone X有一個非常小的邏輯主板，從焊點的重疊來看，它有兩層。為了給前置傳感器騰出空間，揚聲器被移動了不少。
此外，Taptic Engine和下方揚聲器之間有一個神秘的芯片，我們接下來看看它到底是什么。

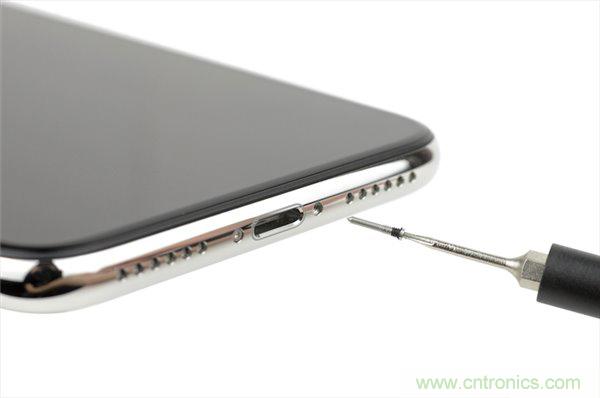

底部的螺絲釘看起來更像是大頭針，因?yàn)橛幸徊糠质菦](méi)有螺紋的。

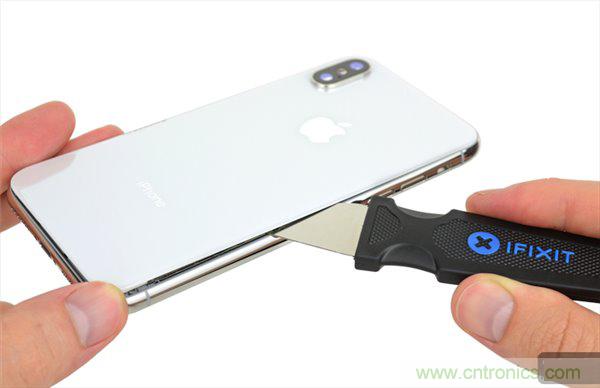

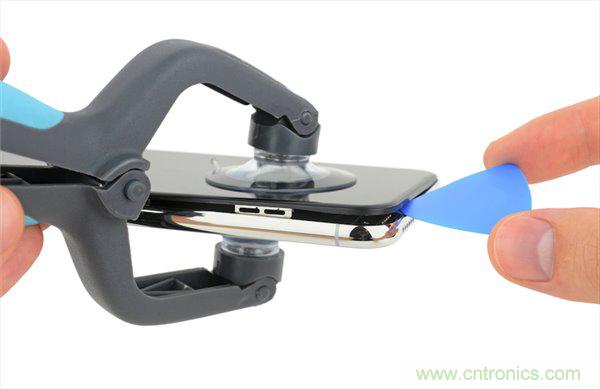

螺絲釘擰下來之后，輕松卸下屏幕面板。
打開屏幕之外，我們可以看到每一個邏輯板連接器，密度比之前的機型都要高。

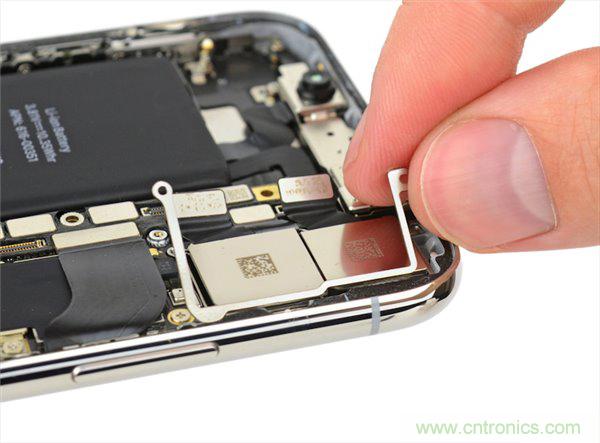

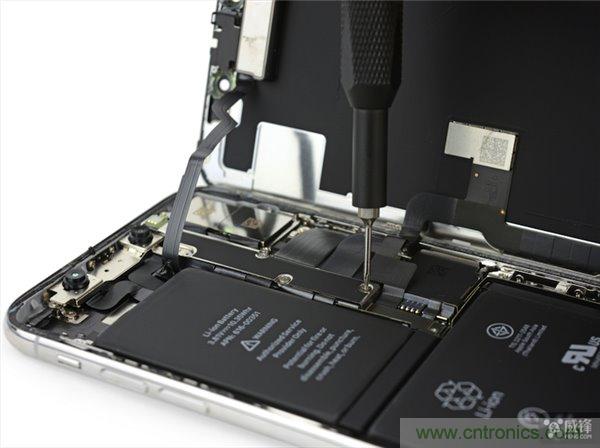

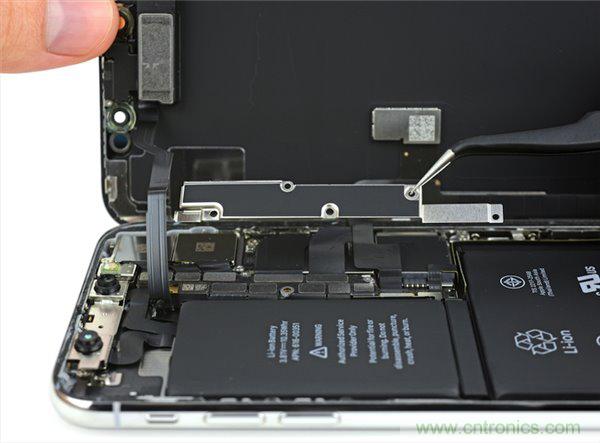

擰下線纜連接固定的螺絲，小心分離屏幕面板和機身。
X光掃描發現，一個神秘芯片被安裝在顯示屏幕上。

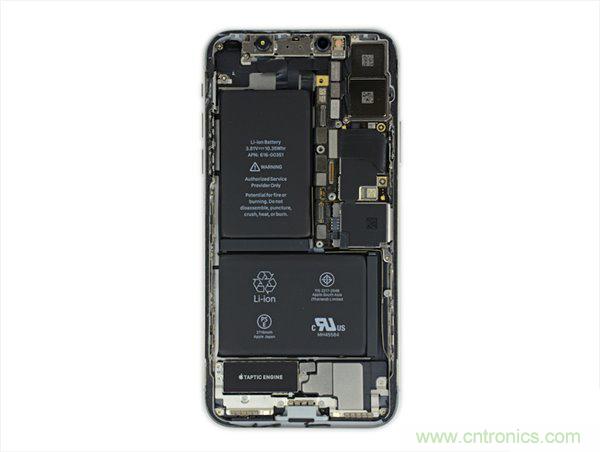

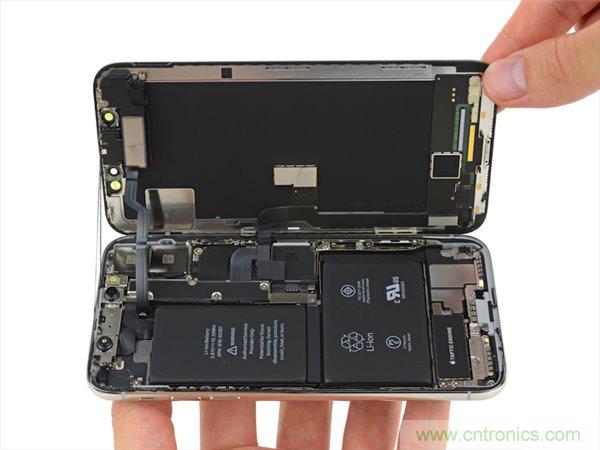

上圖再一次證實了之前X光掃描時看到的布局：雙電池和較小的邏輯板

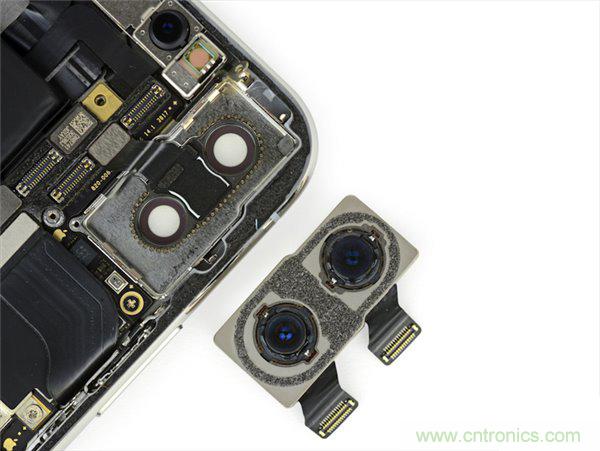

雙后置攝像頭擁有一個相當結實的支架，看起來蘋果為這些精密的部件提供了側氣囊式的支撐。

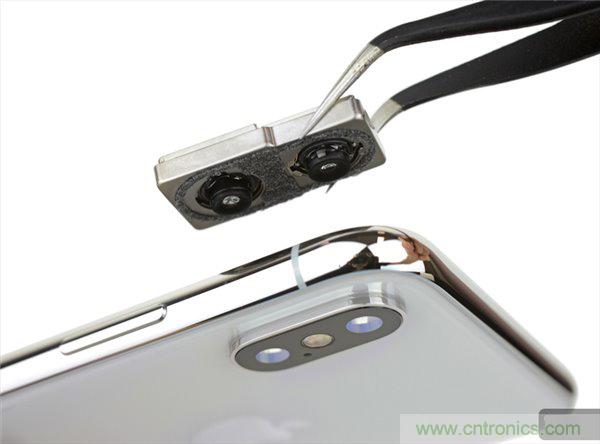

將雙后置攝像頭拆卸下來。攝像頭另外用一些泡沫粘合劑固定在后殼上，以防止碰撞。在使用人像模式和類似的功能時確實需要把攝像頭固定著。

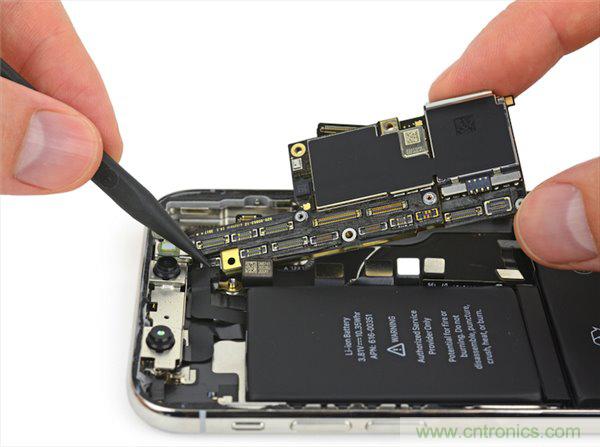

將最密集的邏輯主板解放出來，其空間設計緊湊，連接器和元件的密度是前所未有的。

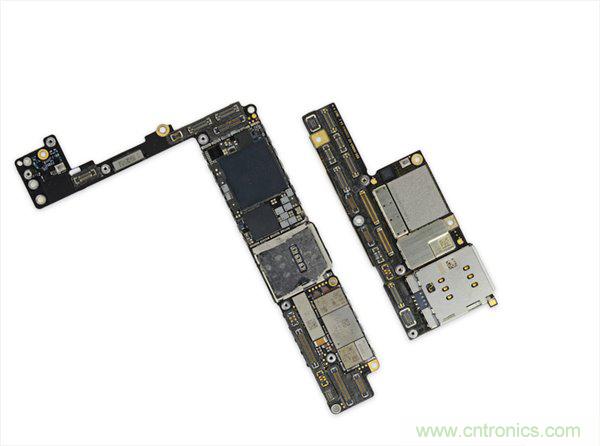

iPhone X主板的尺寸大約是iPhone 8 Plus主板的70%，從而為電池騰出了更多的空間。

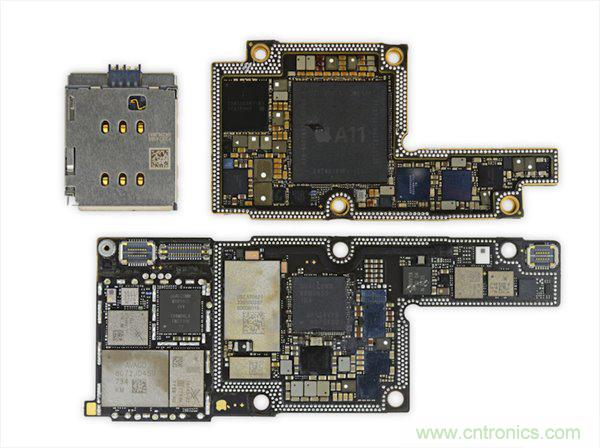

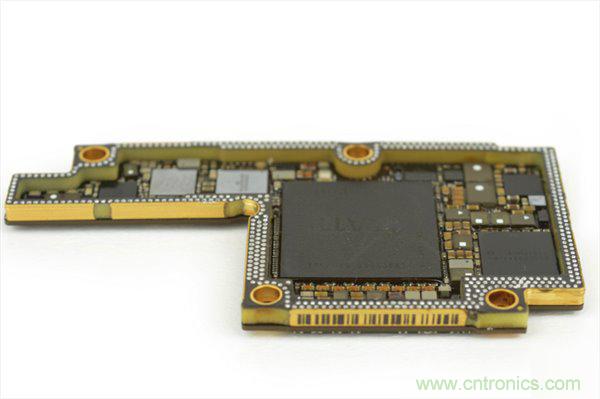

為了在尺寸有限的主板上投入更多的技術，蘋果將主板折成了兩半，兩個部分是焊接在一起的，需要將它們分離開來。（這是我們首次在iPhone上看到雙層板）
iFixit將兩層主板分離之后發現，iPhone X主板總面積是iPhone 8 Plus主板區域面積的135%。

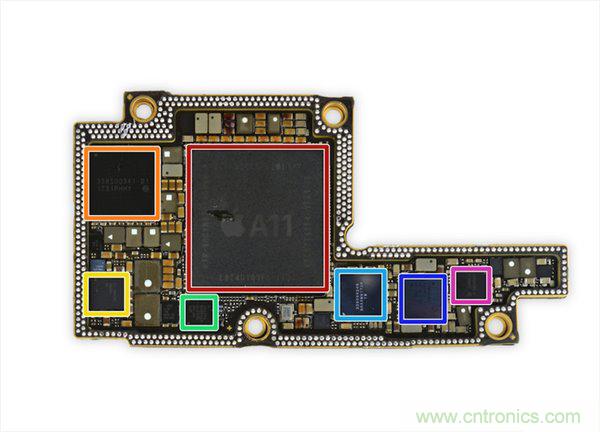

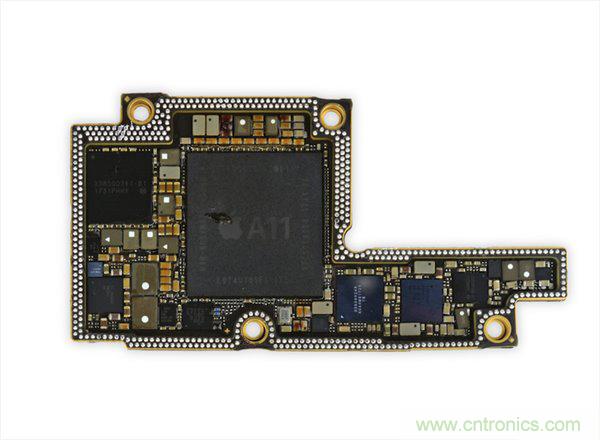

iPhone X主板的第一部分
- 紅色：蘋果APL1W72 A11仿生SoC SK海力士H9HKNNNDBMAUUR 3GB LPDDR4 RAM
- 橙色：蘋果338S00341-B1芯片
- 黃色：TI 78AVZ81
- 綠色：NXP 1612A1
- 淺藍：蘋果338S00248音頻編解碼器
- 藍色：STB600B0
- 粉色：蘋果338S00306電源管理IC

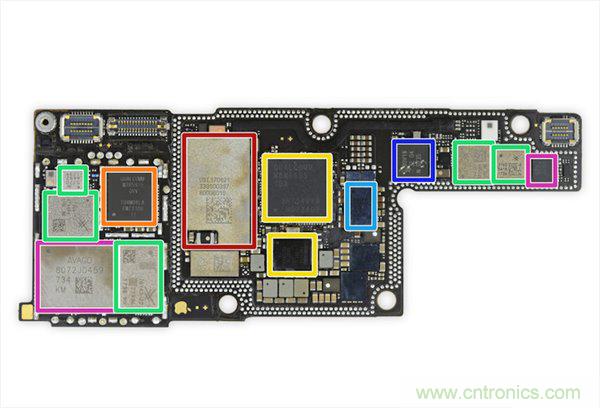

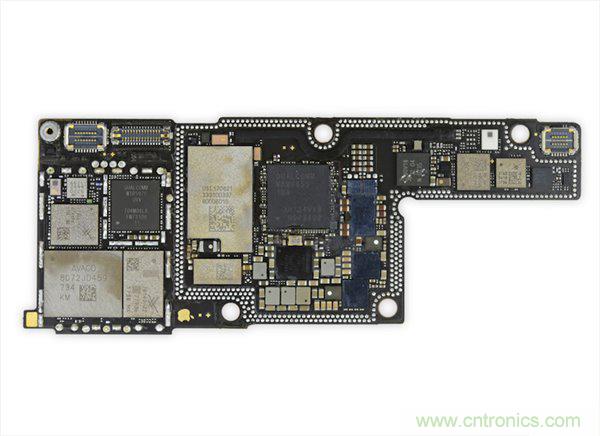

主板的第二部分
- 紅色：蘋果USI 170821 339S00397 Wi-Fi/藍牙模塊
- 橙色：高通WTR5975 gigabit LTE收發器
- 黃色：高通MDM9655驍龍X16 LTE調制解調器和PMD9655 PMIC
- 綠色：Skyworks 78140-22功率放大器，SKY77366-17功率放大器，S770 6662, 3760 5418 1736
- 淺藍：Broadcom BCM15951觸摸控制器
- 藍色：NXP 80V18 PN80V NFC控制器模塊
- 粉色：Broadcom AFEM-8072，MMMB功率放大器模塊

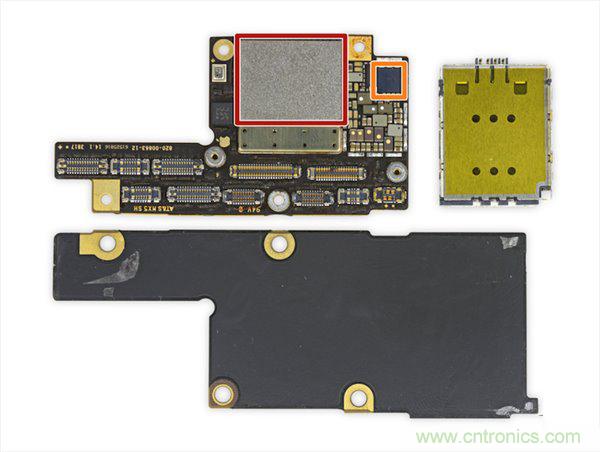

兩部分主板的另一面
- 紅色：東芝TSB3234X68354TWNA1 64GB閃存
- 橙色：蘋果/凌云邏輯338S00296音頻放大器

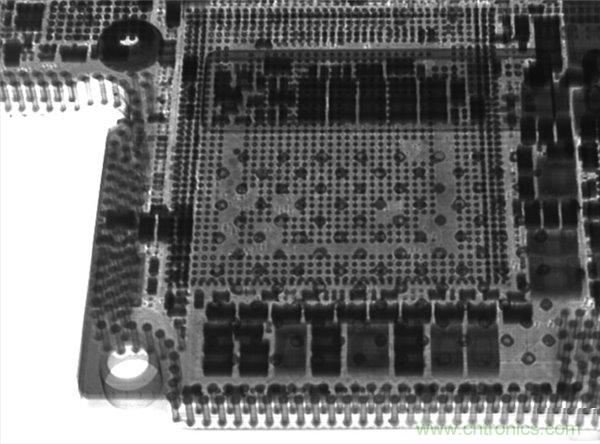

通過X光掃描來了解主板的3D結構。

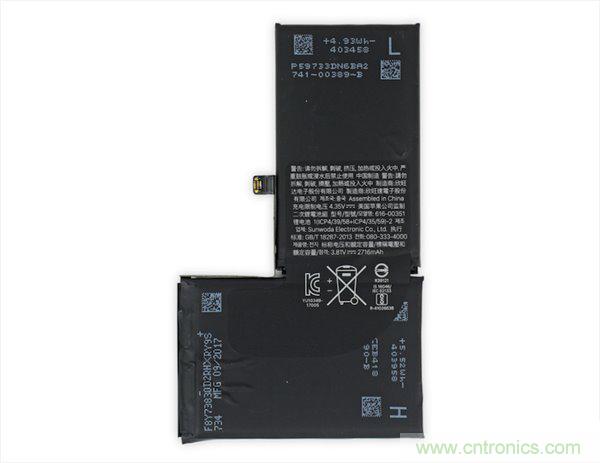

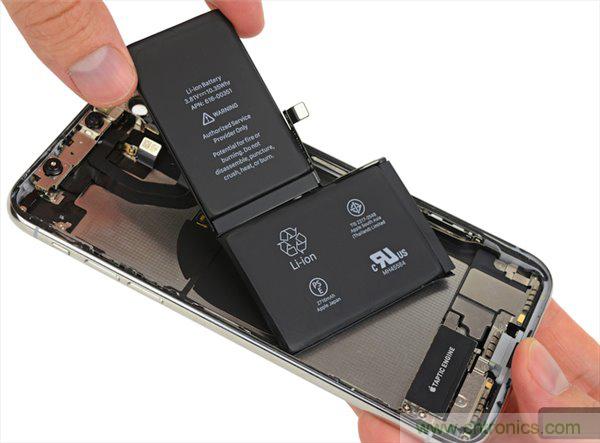

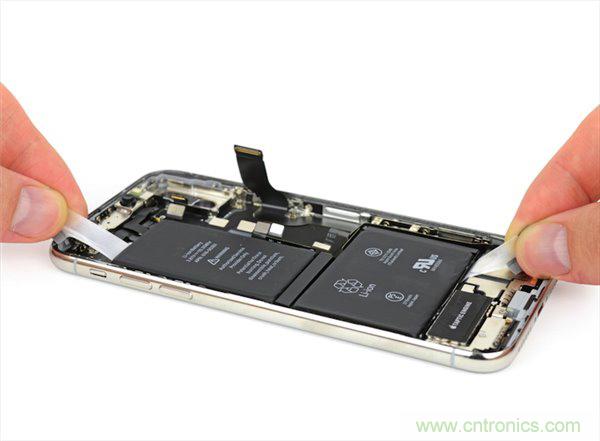

拆卸電池，iPhone X的電池并不是雙電池，而是采用雙單元設計，能更有效利用空間。
iPhone X電池額定3.81V，容量2716mAh，功率10.35Wh。作為對比，iPhone 8 Plus為10.28Wh；三星Galaxy Note 8為12.71Wh

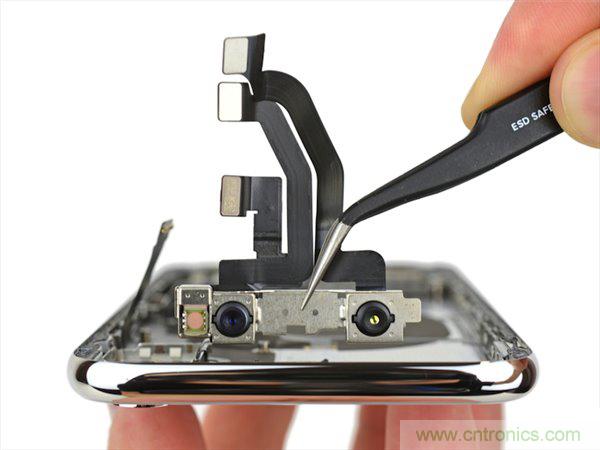

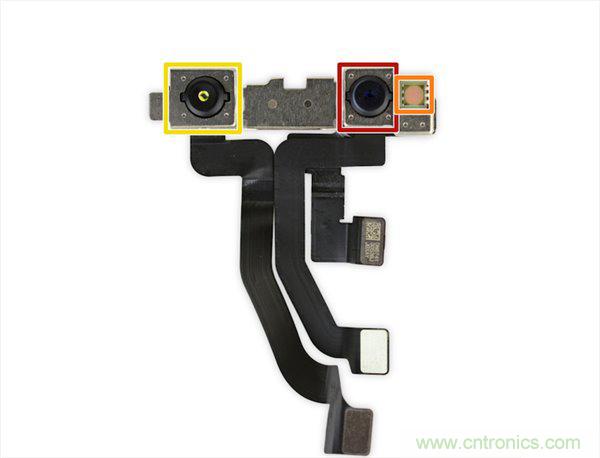

接下來我們將注意力轉向iPhone X的頂部，找到備受期待的TrueDepth相機系統。
第一步，嵌入顯示屏上的泛光照明器用紅外線照亮你的臉。
接下來，紅色標記的前置攝像頭證實人臉的存在。
然后，最右側的紅外點投影儀（橙色部分）在你的臉上投射網格點來創建3D地圖。
最后，左側的紅外攝像頭讀取3D地圖，并將數據發送給手機。
iPhone X外殼中的剩余部分。

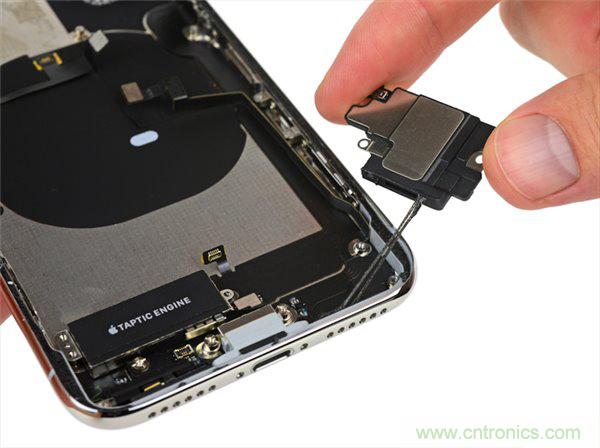

底部的揚聲器，周?chē)€有防水膠粘劑。

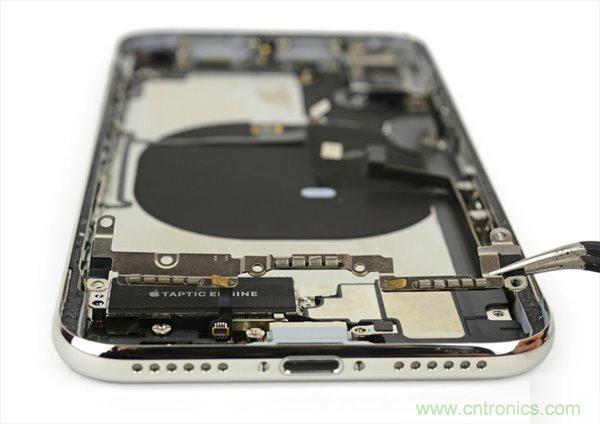

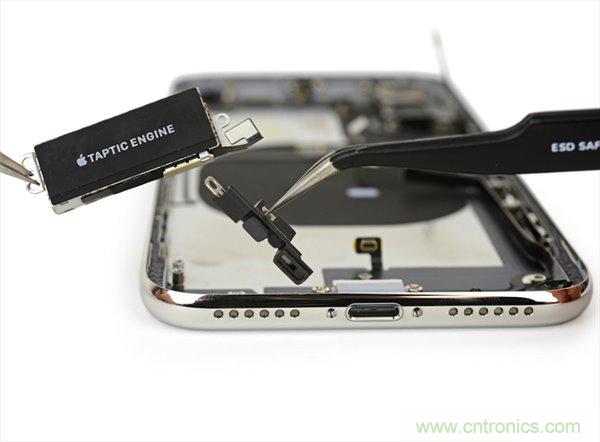

當然，還有Taptic Engine。

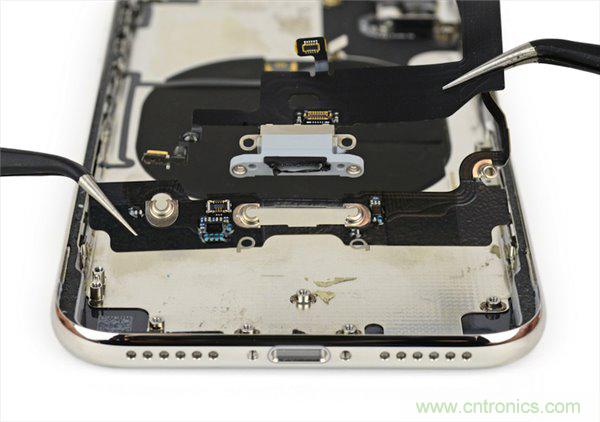

iPhone X的Lightning接口更加耐用，它有一個更寬的支架，通過螺絲固定在框架的側壁上。

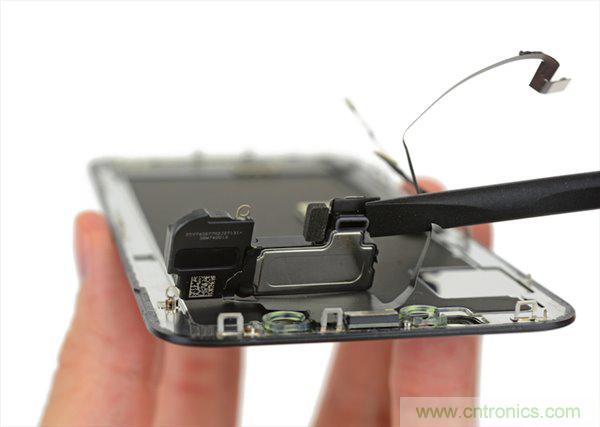

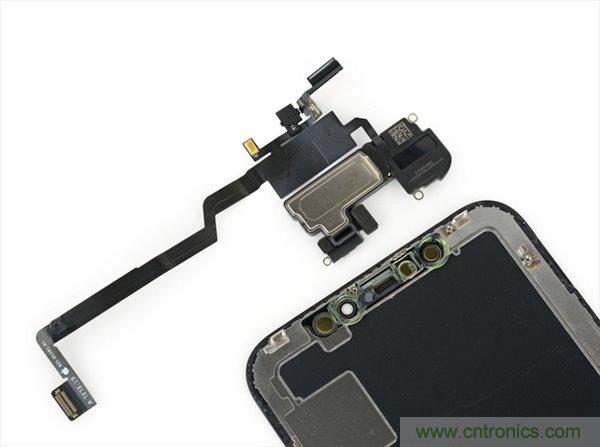

再看看iPhone X的顯示屏，首先是聽筒揚聲器。
將組件拆卸下來之后，我們可以看到揚聲器、麥克風、環境光傳感器、泛光照明器和近距離傳感器。

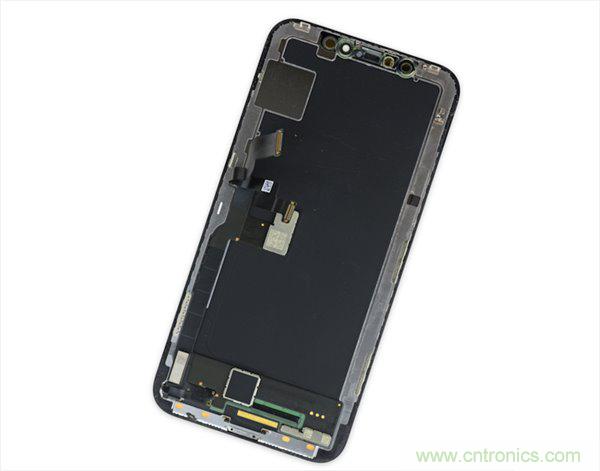

最后就剩下一塊luo lu的顯示屏幕。

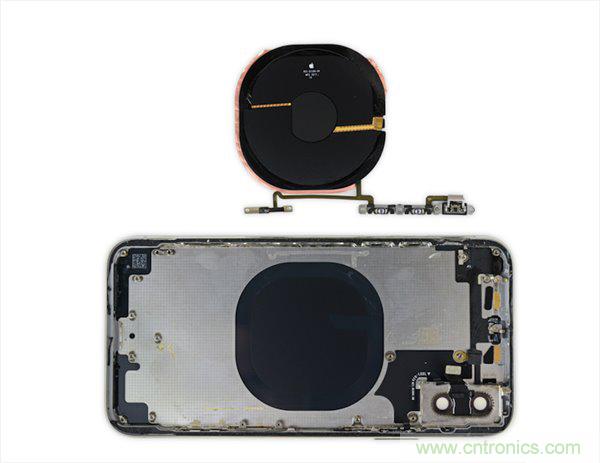

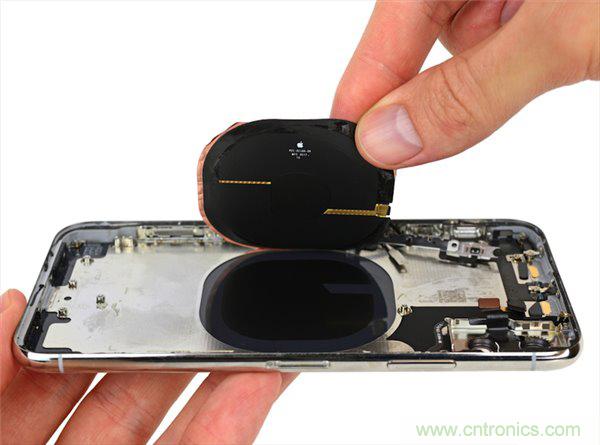

在光禿禿的金屬外殼上，我們看到了另一個熟悉的部分：無線充電線圈。
當然，還有音量按鍵、鈴聲/靜音開關和一個未知的傳感器支架。

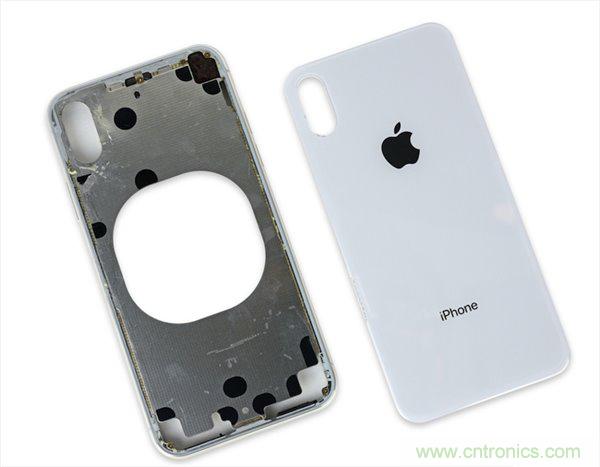

跟iPhone 8系列一樣，iPhone X的玻璃背面板也非常難剝離，蘋果使用了大量的膠水來粘合。

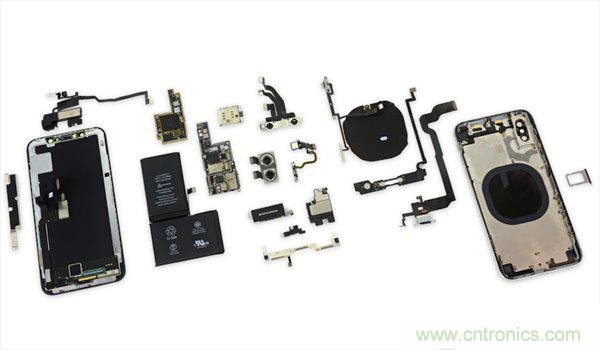

這就是iPhone X組件的全家福。
總結
最終，iFixit給出的iPhone X可修復性得分為6分（滿分10分）。
-iPhone X屏幕和電池容易維修替換；
-破裂的顯示器可以被替換，不需要移除Face ID組件；
-使用螺絲釘比大量使用膠水要容易拆很多，但需要使用拆蘋果產品專用的梅花型螺絲刀和Y字螺絲刀，外加一把普通的螺絲起子。
-防水措施使得部分維修變得更復雜，但不太可能造成難以修復的水損壞；
-電纜較繁瑣，將互不相干的組件連接在一起，替換起來很麻煩，且成本較高；
-前后的玻璃面板導致跌落損壞的可能性增加一倍，如果玻璃面板破碎，更換時需要移除所有部件，更換整個底盤。
