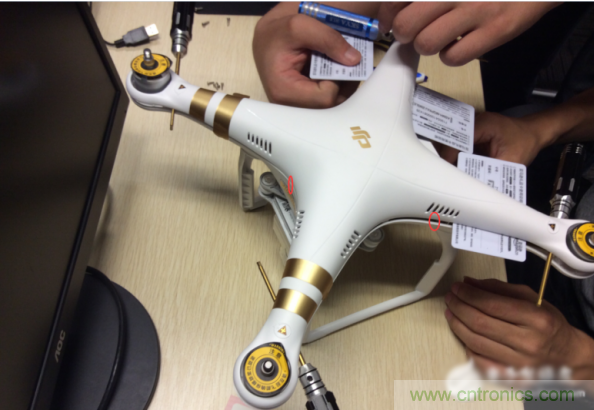

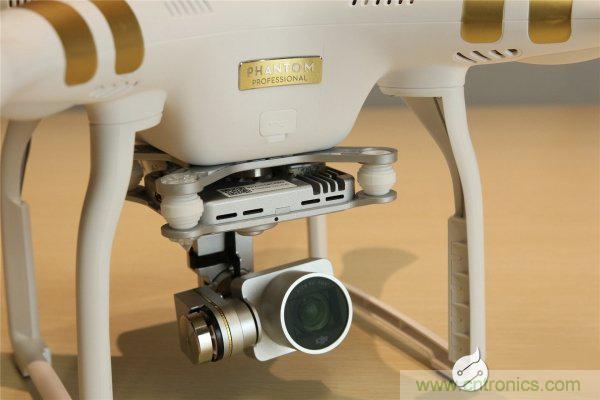

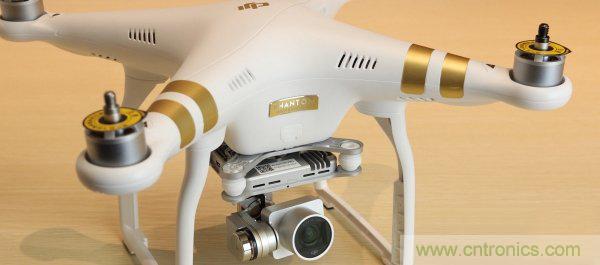

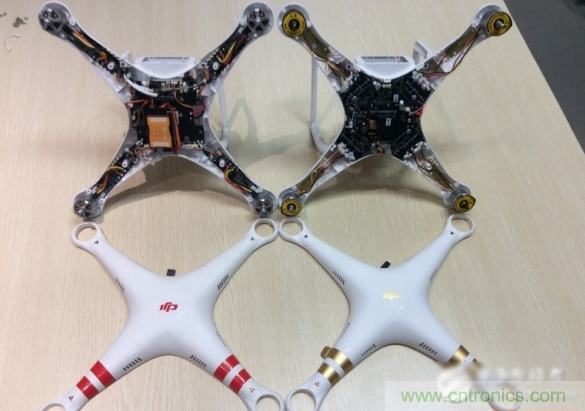

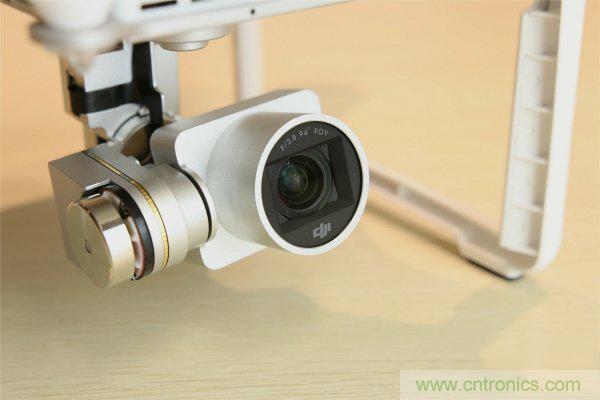

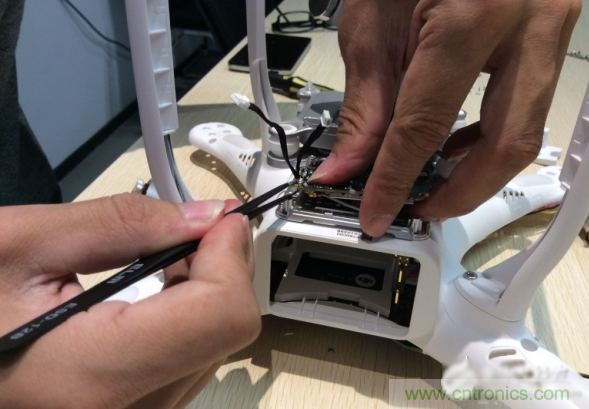

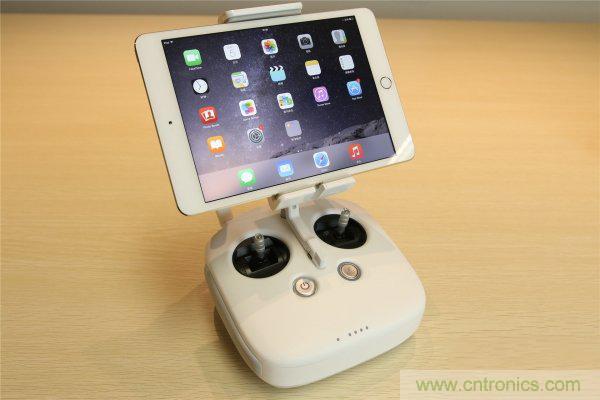

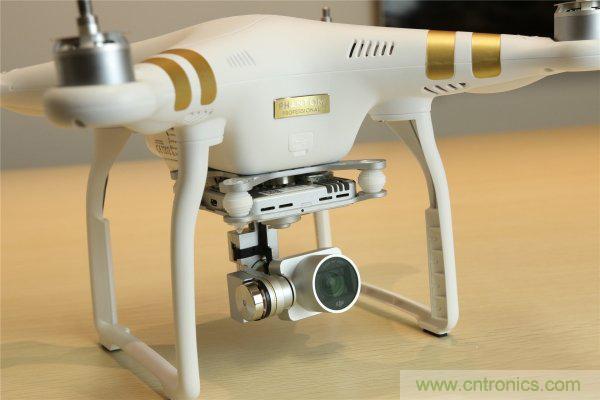

成功打開貞操鎖之后，我們終于看到了那片渴望已久的黑森林了！這里有我們一切想了解，想摸索的主板和芯片。其實相較于精靈2，精靈3在內部結構上有了很大的改變。什么？你沒看出來？？那么請?jiān)敿?xì)看一下對比圖吧！

　　

　

　　

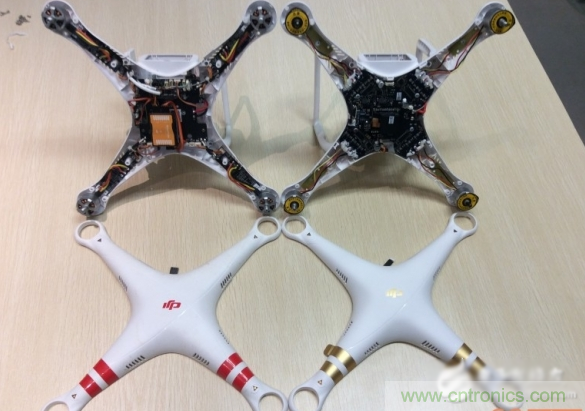

這樣看對比圖，就非常明顯了吧！你可以很清晰的看到精靈2的內部結構非?；靵y，各種跳線、飛線，亂七八糟的！接下來我們再看看精靈3的 G 點，三軸陀螺儀盒子。

　　

　　

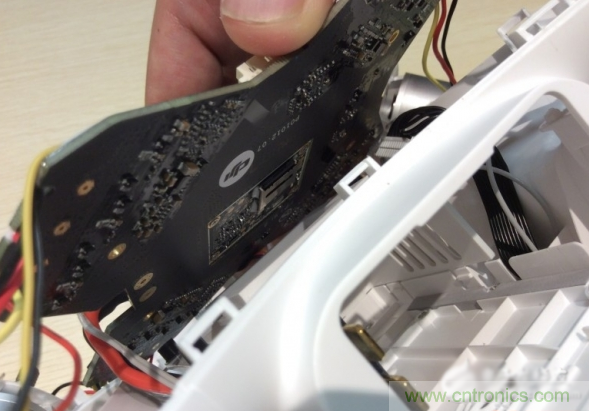

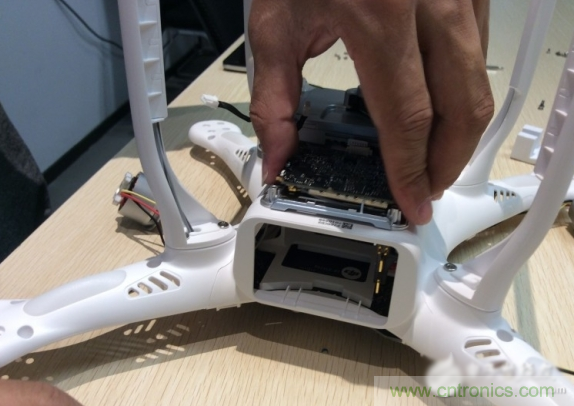

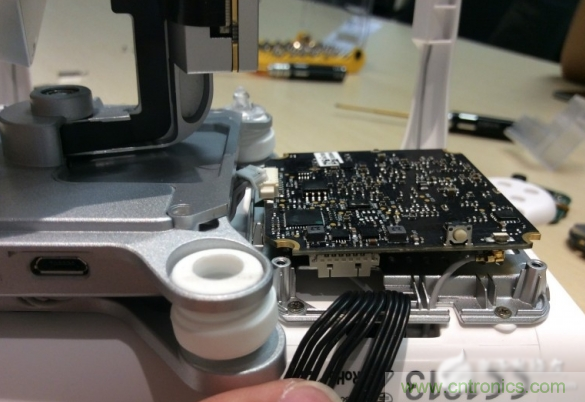

看完 G點，我們再換個體位，將主板掀起來。我們可以看到中間位置有個 SD 卡，它將記錄精靈3的飛行數據！也就是說，你跟精靈3去哪偷情，只要接上這個，就基本一清二楚了。再深度分析，連你家和你公司都能找出來！所以如果你幻想這拿精靈3去問候誰家或者是去干壞事，小心機器別落在人家手里了！一旦給它悄悄配上通訊芯片，隨時隨地分分鐘能知道你的飛行位置！天涯海角你都跑不了，據小道消息稱，國家有關機關已經在研發芯片了，到時候只要在中國出售的飛行器，都必須悄悄把芯片裝上去。

　　

這樣就可以隨時隨地的監控一些敏感的飛行動向！甚至據說還可以遠程強暴你的飛機喲！遠程控制，直接從硬件端奪走你的控制權。你的一切行為，都將會背記錄。從購買到炸機！當然，你只是跟飛行器親親嘴，拖拖手，炸炸機還是沒有關系的。但你想用飛行器干壞事，那可是分分鐘周邊就出現坦克飛機來問候你了。

　　

　

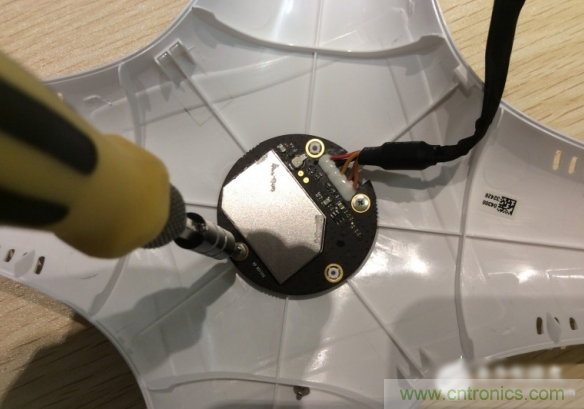

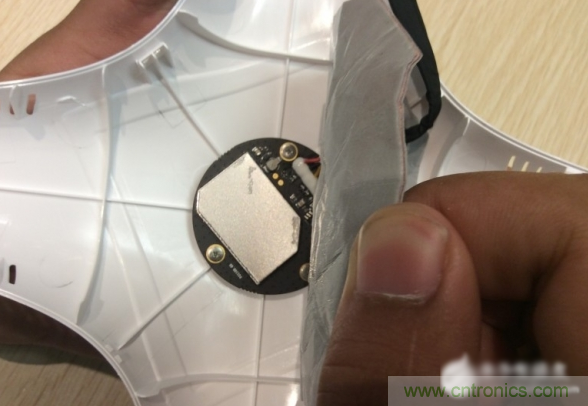

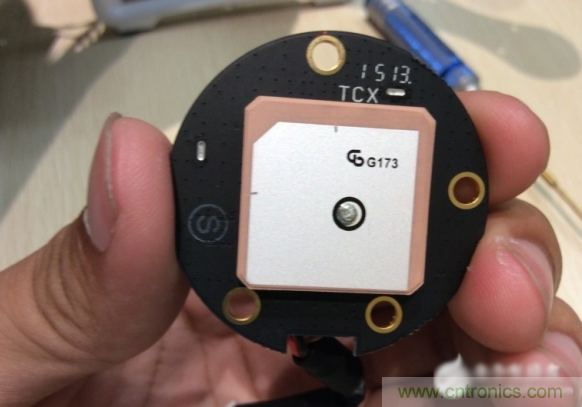

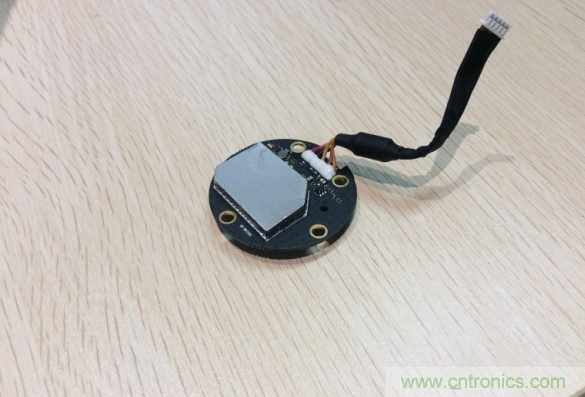

聊完八卦，我們再看看上蓋屏蔽膜里的 GPS 吧！

　　

　　

　　

　　

　　

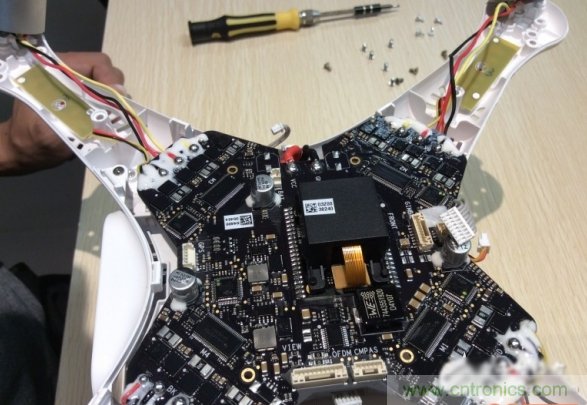

我們再看一次對比圖，精靈3明顯集成度要更高一點！直接將電調也集成在一塊主板上了，這樣的情況下，除了電機、外殼、漿、云臺損壞可以直接換個零件之外，其他一切故障，如電調就只能修主板或者更換主板了！過保之后，估計你要更加小心了！

　　

　

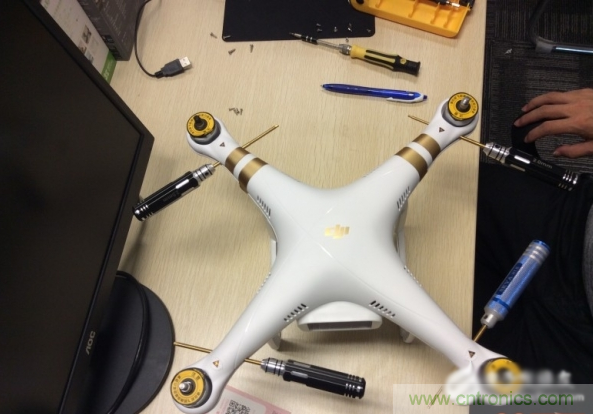

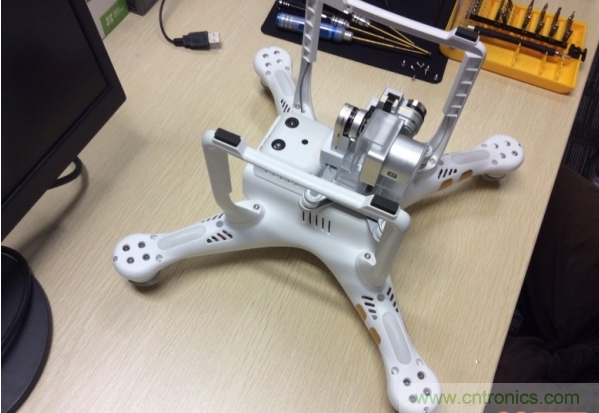

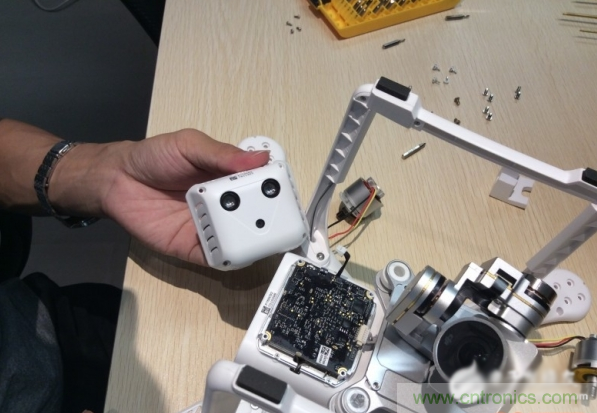

前面搞完，接下來開始拆精靈3的小菊花吧！沒錯，就是這次精靈3重要升級部位，聲波傳感定位模塊。雖然玩小菊花可能會讓你有點刺激，但拆的時候可千萬注意，因?yàn)橛幸粋€(gè)排線插在另一半，所以要是你一興奮，拆完就拔出來！就只能呵呵呵了。

　　

　

　　



菊花（聲波傳感定位模塊）當然要好好欣賞內外！

　　

　

　

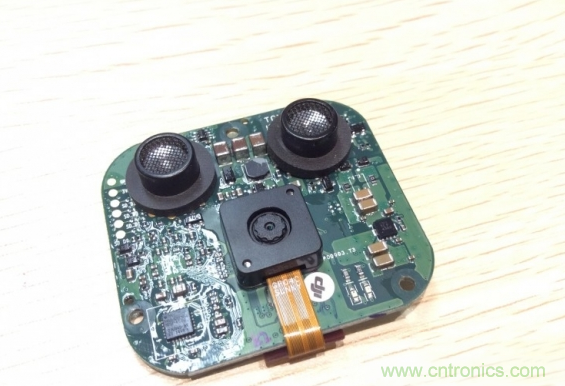

聲波傳感器和圖像傳感器

　　

　　

　　



接著繼續拆圖傳和接收模塊，總共有4個 SMA 卡扣，天線分布在四個腳架支柱上，跟以往設計沒有太大區別。

　　

　



排線和 SMA 卡扣取下后拿起板子！

　　

　　

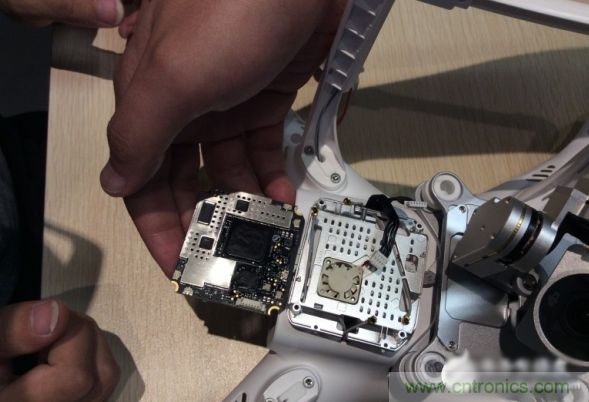

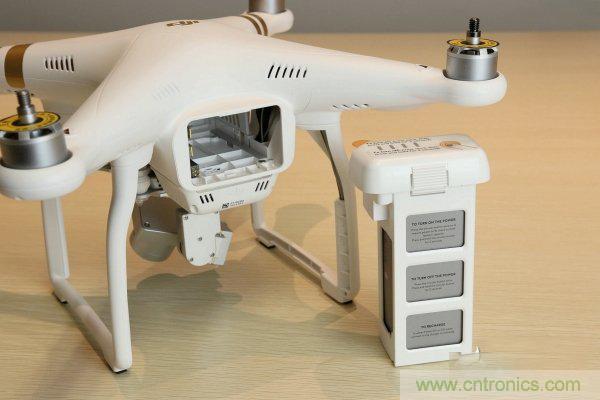

我們可以看到，圖傳底部有金屬散熱板和小風扇，這是因?yàn)閳D傳的工作熱量非常大，一摸（飛）就濕（發燙）了，所以需要這樣設計。另外風扇和電池倉是想通的，也就是說，熱風會進入電池倉，這樣的設計看上去非常坑，因?yàn)闊犸L(fēng)會加熱電池。不過只要你冷靜想想，就大概知道為什么大疆要這樣設計了?。。ó?dāng)然，這僅僅是我的小猜測而已）因?yàn)榇蠼?9%用戶都在國外！他們有一部分的飛行環境，可能是在溫度較低的情況下飛行。且一旦到秋天、冬天，國外的溫度就急速下降至幾度甚至零下溫度。這樣的通風設計，可以讓電池快速加熱，才能克服寒冷天氣下的飛行任務。但如果拿去沙漠飛，不知道會不會隨時爆炸！

　　

　　

　

　　



把精靈3折磨成這樣子，相信你已經看醉了吧！那我們也該洗洗睡了。如果覺得這篇文章寫得不錯，請擼幾個評論支持一下吧！如果你是模友，或者你對無人機、飛行器感興趣！
