1   搖頭風扇DIY工具及材料

DIY工具

● 尖嘴鉗
● 臺鉗
● 剪刀
● 502瞬間強力膠
● 透明膠
● 海綿膠
● 烙鐵

DIY材料

○ 電機（可以是普通電機也可以是帶減速組的空心杯電機）
○ 扇葉
○ 保護電機的塑料殼（這里我用的是糖果盒）
○ 電源
○ 開關*2
○ 電路部分的外殼
○ 大號不銹鋼書夾
○ 減速電機（搖頭用）
○ 塑料片/易拉罐，二選一
○ 鵝頸管（可選）
○ 電線
○ 熱縮管
○ 用于制作控制部分的塑料盒

2   制作搖頭風扇電機部分

2.1   固定電機

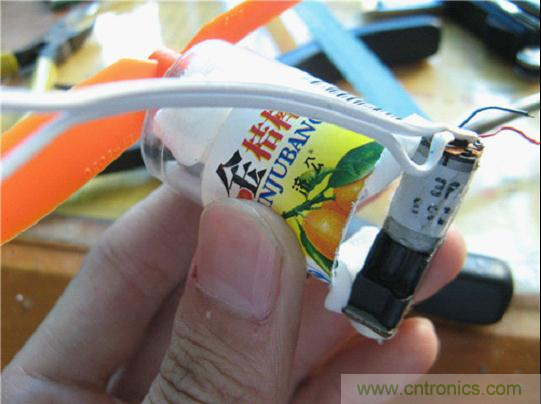

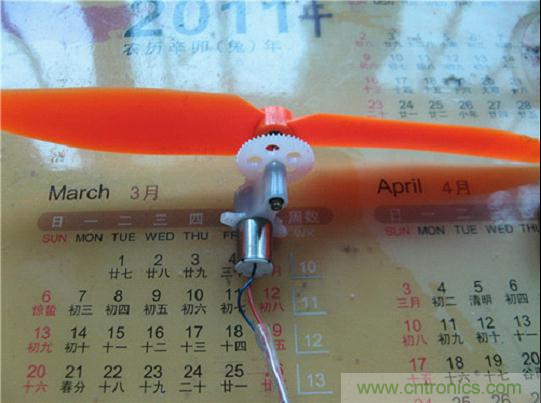

帶減速組和螺旋槳的6mm空心杯電機。

用于固定和保護電機的“機殼”——就是裝糖果的小盒子啦，用什么都行，只要能給電機一個容身之地就好啦。
[page]

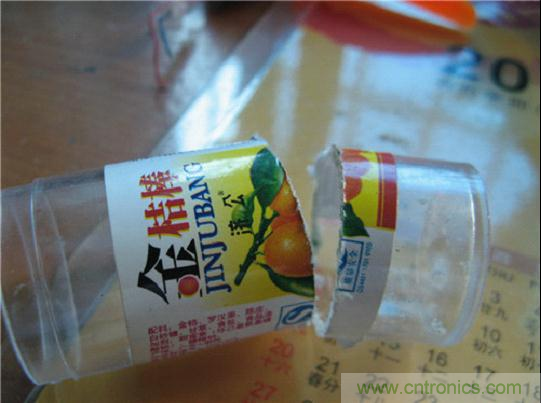

由于需要兩頭都有口，再加上長度似乎太長了點，于是從尾部截?cái)嗵枪小?br />

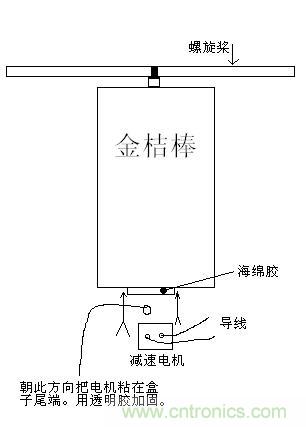

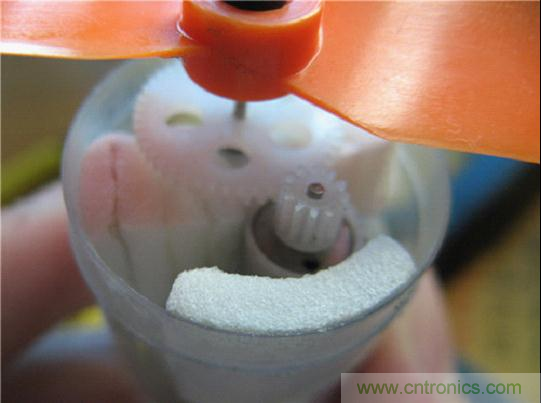

使用海綿膠固定住電機。

搖頭電機安裝過程——忘拍照了，湊合著看吧。

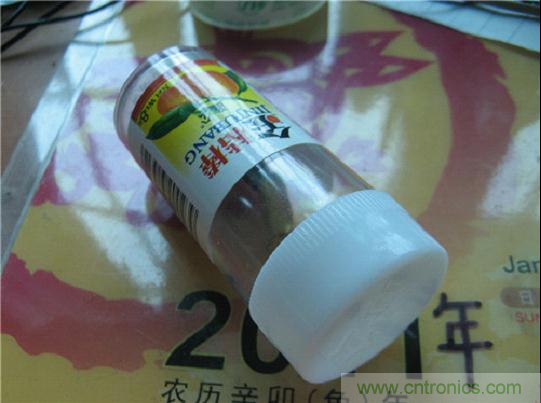

擺頭電機安裝完畢后。
[page]
2.2   偏心軸，電機支架制作

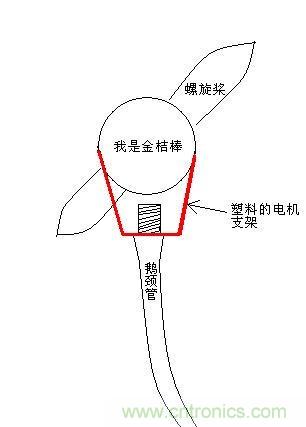

支架的示意圖——“U”型的，用于支撐電機殼，不難理解吧？

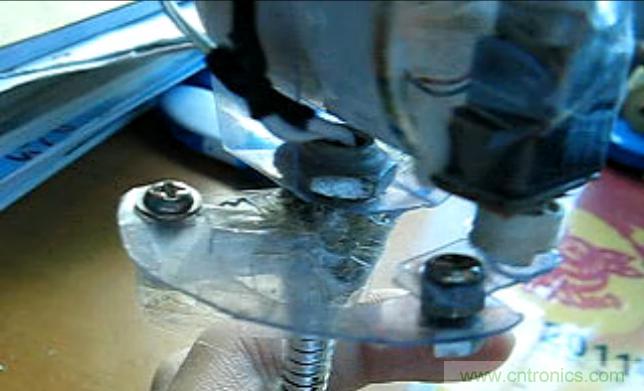

 這是支架，從圖中可以看出，支架可以繞著鵝頸管旋轉。

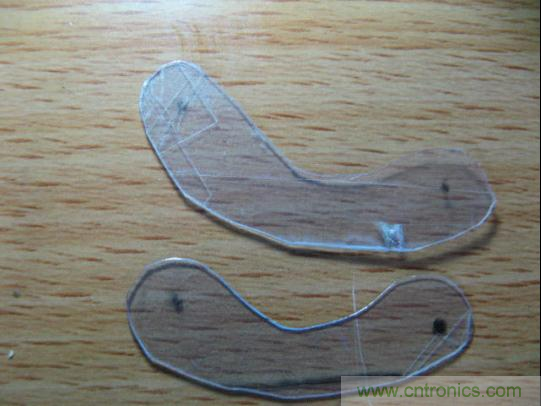

 接下來是制作偏心軸——現在是一大片塑料片，隨后會裁剪成圖中所示的形狀。

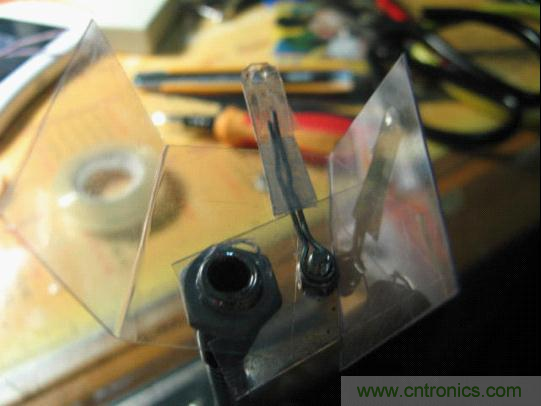

支架必需得裁出一條槽，讓螺絲（起到軸的作用）通過。

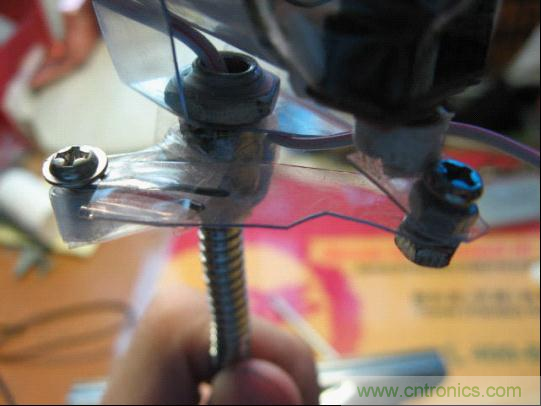

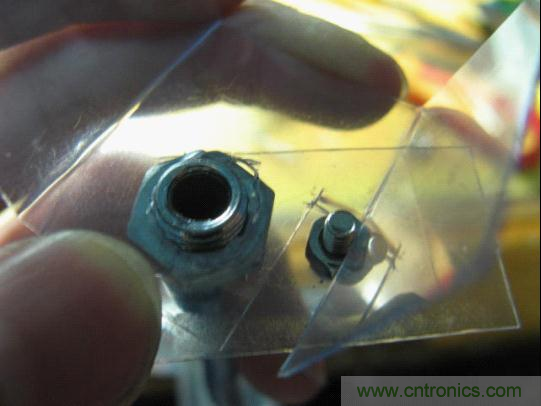

連接兩個軸的塑料片——這里的塑料片由于會滑脫，后面被換成了全塑料，沒有鐵絲的了。（因?yàn)橹虚g會打滑）
[page]

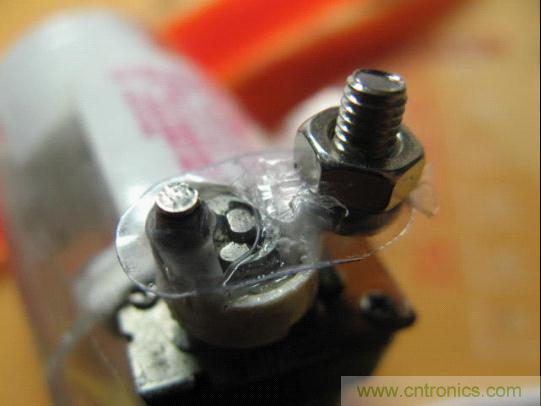

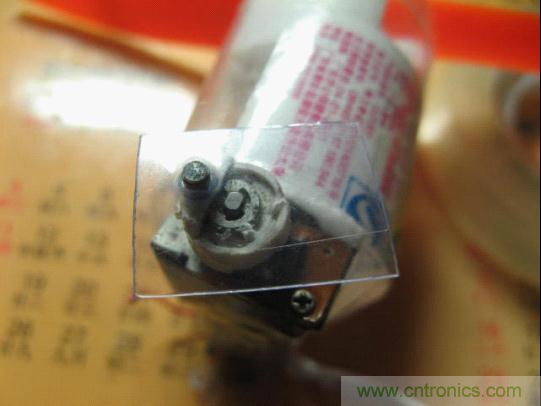

減速電機偏心軸的制作，上圖是一大塊，裁成下圖的形狀，并打上螺絲作為新的軸。

2.3   制作連桿

第一套方案，因?yàn)橹虚g雙面膠打滑，所以廢棄了。

這是連桿的第二套方案，后來發現轉動的時候會與鵝頸管發生沖突，導致堵轉，所以換成了第三套那種有點弧度的方案。

這是第三套，也是最終方案，上面那個長的。這樣做的好處在于轉動時不會與鵝頸管起沖突。 [page]

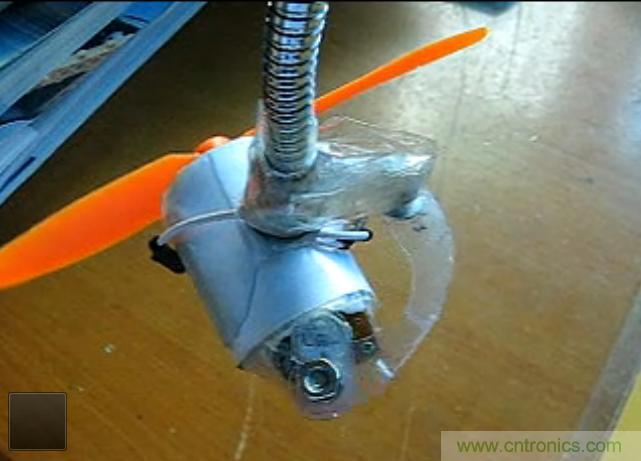

搖頭的機械部分的詳細特寫。

3   搖頭風扇電源及控制部分

3.1   搖頭風扇電源

這是撿來的電池，只有電芯了，外殼被我K.O了。

相關參數：電壓3.7V 容量1300mAh 帶保護板（這不是“比亞迪”的電芯么？？）。

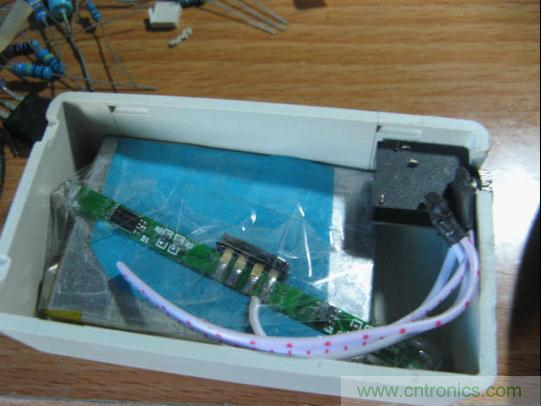

保護板稍顯長了點，不過還是可以放進用于制作控制部分的塑料盒子里。

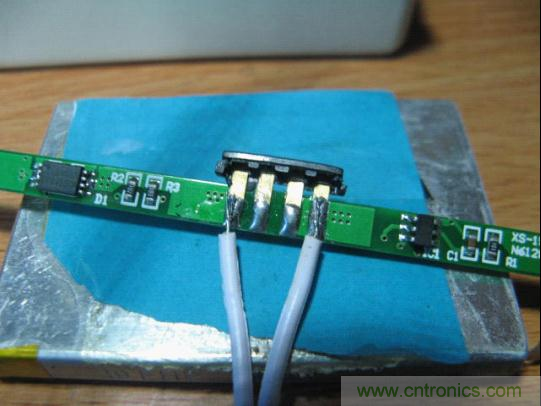

焊接電線。
[page]
3.2   搖頭風扇充電接口

準備焊接充電接口——手上沒別的了，用了3.5mm的耳機接口（底下那個就是耳機插座，上面那兩根導線是準備焊在插座上的，用于給電池組充電）。

焊好后。（電池的線被我不小心扯掉了一根，囧，還好不影響使用。）

3.3   搖頭風扇控制部分

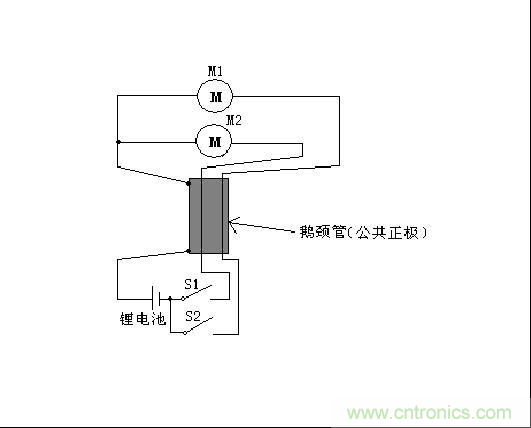

電路原理圖，其實很簡單的。

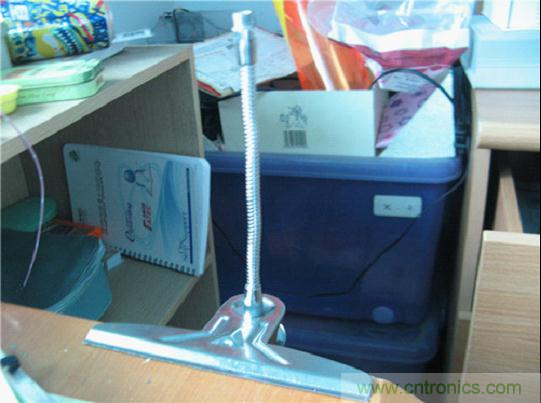

把鵝頸管裝在大號書夾上，鵝頸管是空心的，所以把用于控制兩個電機的電線從鵝頸管里面穿過去，這樣也美觀些。

從鵝頸管出來的電線。
[page]

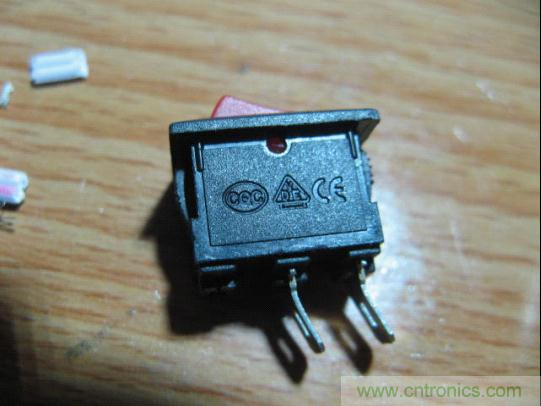

用于控制扇葉電機的開關。

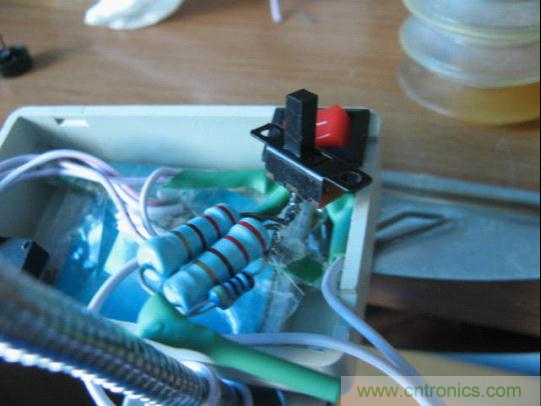

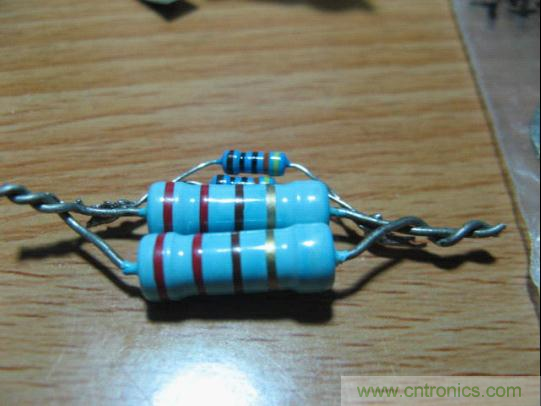

用于給減速電機分壓的電阻，共210Ω。這是多次試驗得出的結果，四個電阻并聯。（因?yàn)橹苯咏o3.7V的話，減速電機轉的太快了，對電機不好）

開關神馬的都連接好了——那個旁邊有電阻的黑色的小開關是減速電機的開關，紅色的那個是6mm空心杯電機的開關。（原理圖上面有）

由于塑料片用完了，用易拉罐代替，制作控制部分的蓋子。

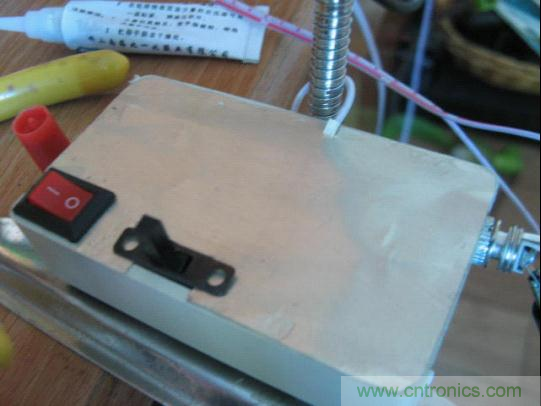

簡約而不失個性的控制部分。
[page]
4   組裝搖頭風扇

焊接好電線（這是減速電機與空心杯電機的公共線，下面焊到了鵝頸管上）。

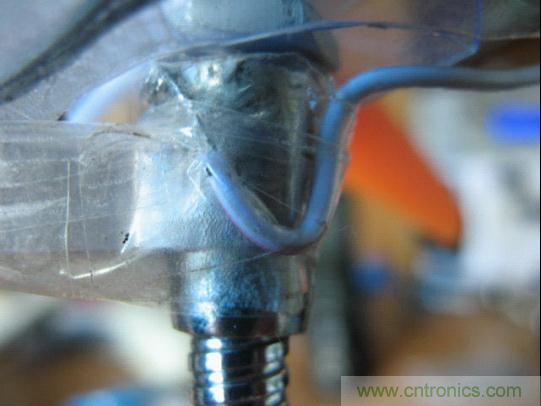

把公共線焊到鵝頸管上（焊倒是焊得上，但是很容易掉，所以外面包了N層透明膠）。

好壯觀，電線還沒固定好的說。

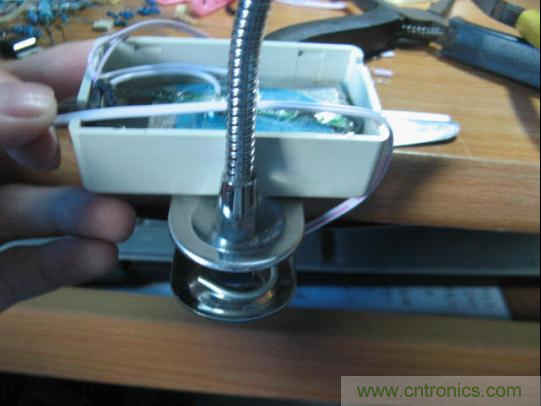

將控制部分用海綿膠粘在大號書夾上面。（后面繞出去的是公共線，下面是書夾）

5   搖頭風扇制作完成

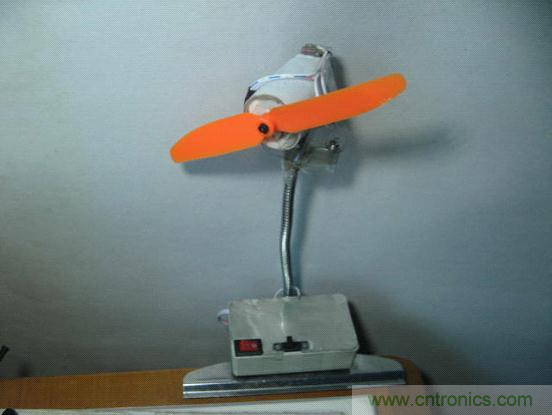

至此，會搖頭送風的小風扇完工啦！全速狀態下可連續工作4.5小時。
