【升級版】可調電源DIY:五路獨立輸出

發布時間:2013-09-05 責任編輯:eliane

【導讀】如果你的工作或者生活中需要用到各種用電設備,那你一定遇到過找不到各種特殊規格的輸出電源的惱人情況,今天電子元件技術網就教你DIY一臺可調電源,具有五路獨立輸出功能,有了它,還怕找不到合適的電源嗎?

五路獨立輸出是指各路輸出之間互不干擾,互不影響,可以同時使用。五路獨立輸出包括:
1,220V AC輸出;
2,5V DC輸出;
3,24V DC輸出;
4,0.9-17.7V DC輸出;
5,0.9-19.8V輸出。

1 制作電源前面板

1.1 制作電源規劃圖

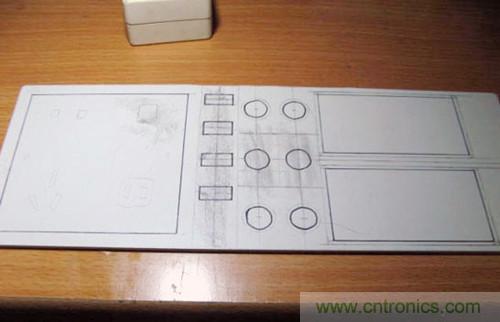

可調電源DIY:規劃圖

要有個規劃,才能實施下一步:打孔,開槽。

注意:建議先用鉛筆描出大概區域,再用油性筆描一遍以便看得更清楚,還有防止手不小心抹掉了鉛筆痕跡。要先精密測量好所有要安裝在面板上的元件的參數,并且建議先用一張紙模擬面板來打孔,確定各個元件之間不會相互干擾,才進行下一步。切記!

1.2 打孔,開槽

可調電源DIY:打孔,開槽

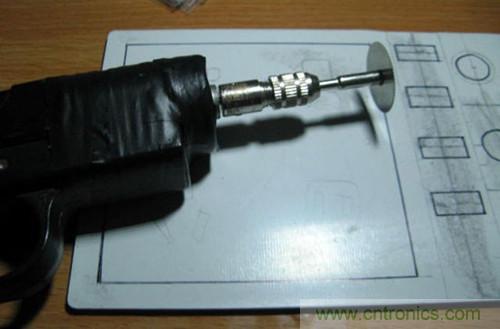

準備好電磨,鋸片,準備開槽。

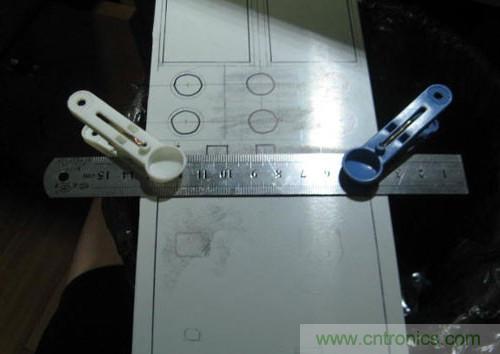

可調電源DIY:開槽

先用強力晾衣夾夾住鋼尺,防止打出來的槽歪曲,導致裝不進220V插座!

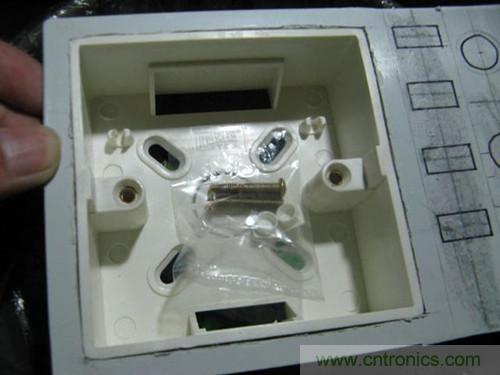

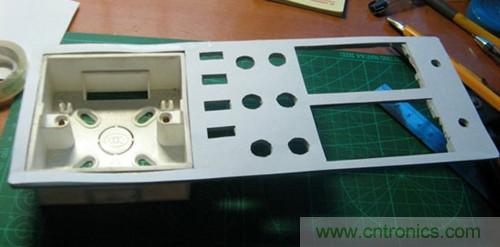

可調電源DIY:裝底座

開好220V插座的槽后,建議再用磨頭打磨光滑槽的四周邊緣部分,然后裝好220V插座的底座,使用502瞬間強力膠把底座固定好,粘牢。

然后是開USB母座、DC座、數顯電壓表頭、電位器的孔了。
[page]
注意:在開數顯電壓表頭的孔的時候,因為表頭兩側還有卡子,所以開孔時要么把寬擴大些,要么就像圖中這樣在一側開槽。

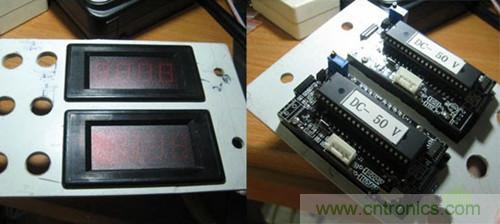

可調電源DIY:裝入表頭

完美裝入兩個表頭!!!

注意:僅測試用,可以裝入的話就拿下來,不可以的話就繼續擴,以免妨礙后面施工,或者損壞表頭。

1.3 裝飾性的“紙面板”

找一張沒用的紙,要求一面是白色的,然后用筆描出面板的輪廓、開的孔、挖的槽的輪廓。

可調電源DIY:紙面板

描出輪廓之后,刻空需要刻空的部分,沿著面板的輪廓將紙裁下來,四周邊緣用透明膠加固。

放上去測試一下,要是有不合適的地方要馬上修剪。

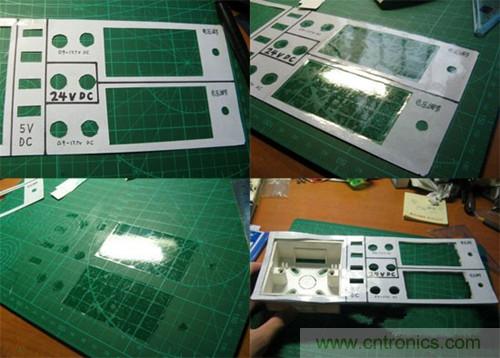

可調電源DIY:紙面板

用黑色油性筆寫出相關數據。

為了防止磨損、掉色、污染,貼上一層電腦屏幕保護膜(去街上找貼膜師傅,幾塊錢一大張,大約A3那么大)。然后將本來鏤空的部分刻下來,再將“紙面板”從墊子上揭下來。最后用透明膠在四周和開出來的槽里固定好“紙面板”。

1.4 安裝插座

可調電源DIY:安裝插座

將各個插座放置到位,有螺母的擰上螺母。將這四個USB母座并聯接好。

可調電源DIY:安裝插座

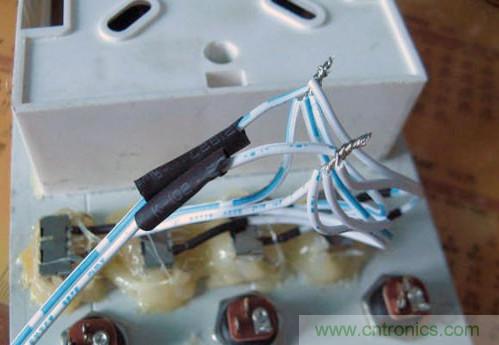

在USB母座后面打上熱熔膠,并且接好電源線。

[page]
可調電源DIY:接好電源線

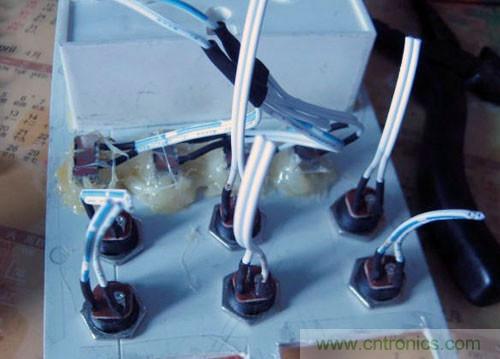

在每一個DC母座上都焊好線,準備下一步的并聯。

可調電源DIY:焊線

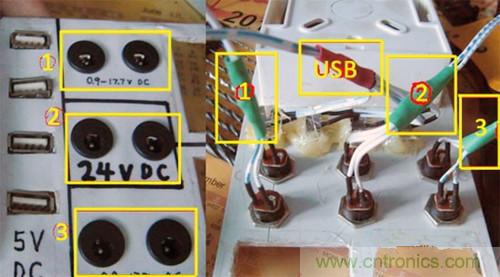

將圖中各個黃框內的兩個DC母座并聯。接好線。圖中“1”和“3”均為0.9—17.7V DC輸出,而“2”為24V DC輸出。

2 后面板制作

2.1 220V電源輸入接口

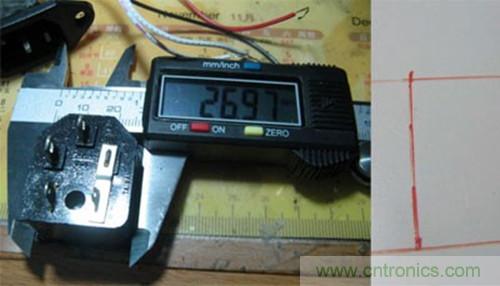

可調電源DIY:電源輸入接口

先測量出插座的長寬,然后用油性筆畫出輪廓。用電鉆+小直徑鉆頭密密麻麻地沿著輪廓打孔。最后用電磨+鋸片開槽。打孔是為了開槽時省力,吸取了第一次開220V插座的教訓。

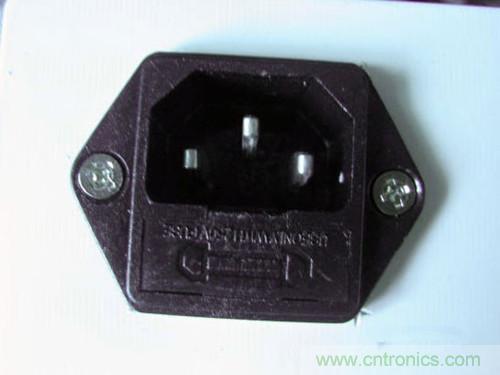

可調電源DIY:電源接口

裝上插座,非常合適??!打孔、上螺絲,固定好插座。

2.2散熱風扇

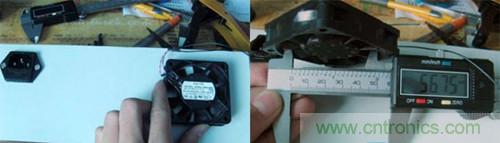

可調電源DIY:散熱風扇

先大概比劃一下風扇安裝的位置。測量出風扇的內徑。

[page]

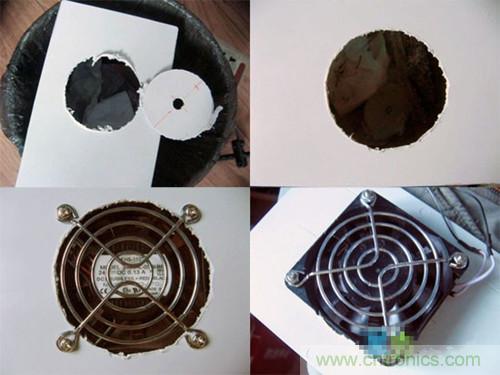

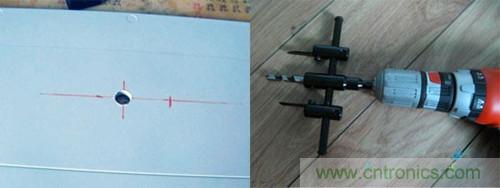

可調電源DIY:散熱風扇

定出圓心,打好孔,準備用飛機形開孔器開孔。話說這個開孔器總是有種三叉戟的感覺…

可調電源DIY:風扇安裝

好粗糙啊……用電磨+磨頭把它磨光滑些。打孔,裝螺絲,固定好散熱風扇。完工!

3 總裝

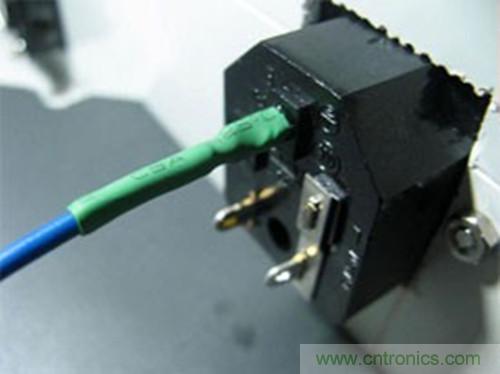

3.1連接開關、220V插座

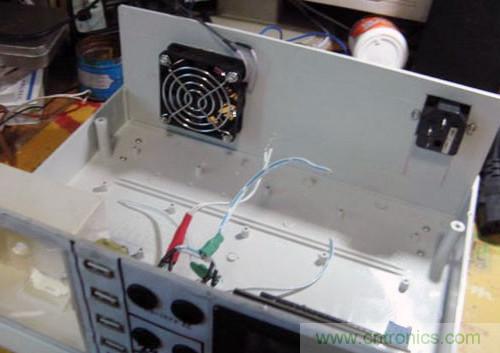

可調電源DIY:連接開關

先把前后面板裝好。

可調電源DIY:安裝前后面板

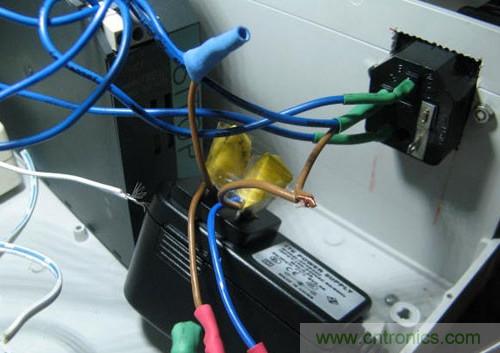

先連接好地線,再接好220V插座上的線。

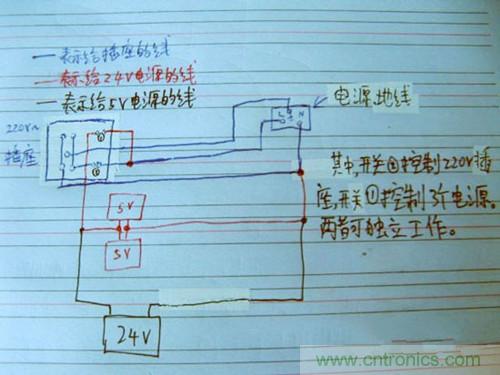

可調電源DIY:線路圖

這是電源內部的接線圖。
[page]
可調電源DIY:內部接線

3.2 連接三個電源

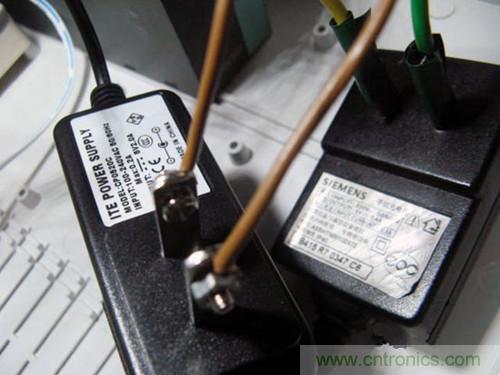

可調電源DIY:連接電源

用螺絲+電線,引出5V2A電源的電源線。

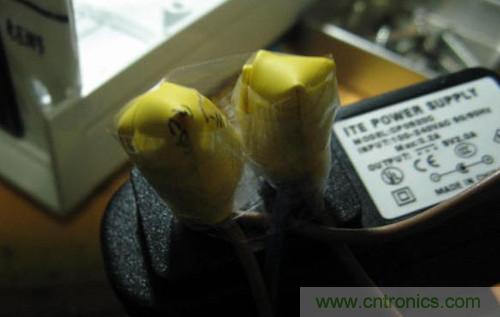

可調電源DIY:引出電源線

將兩個5V電源的輸入端并聯。左邊的是5V2A,給USB母座供電,右邊的是5V0.5A,給電壓表頭供電。


絕緣措施一定要做好!


將兩個5V電源與24V電源的輸入端并聯。同樣做好絕緣措施。
[page]

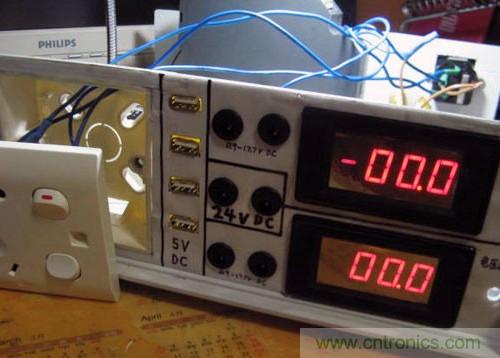

測試通過。電壓表頭成功運行。

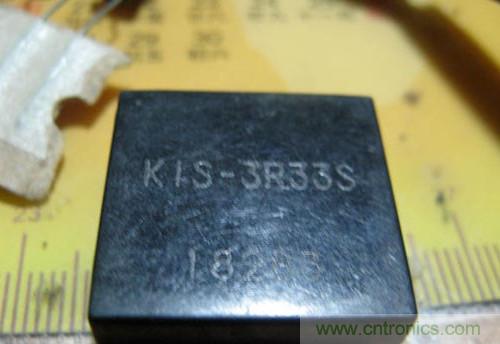

可調電源的主角:3R33S DC-DC模塊登場!

可調電源DIY:電源模塊

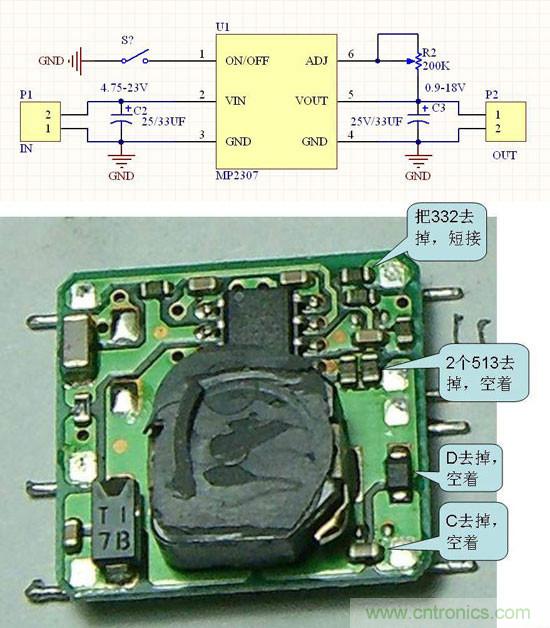

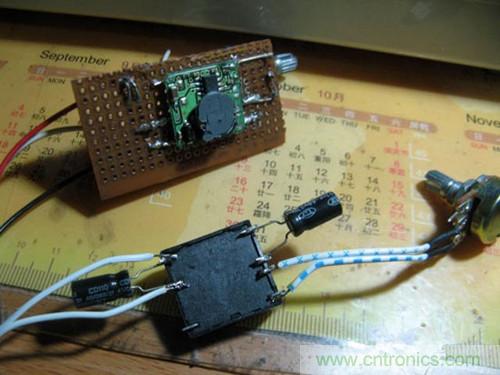

上圖是3R33S作為可調電源的接線圖。注意要把3R33作為可調電源要需要些改造,下圖是改造圖。

可調電源DIY:連接電源模塊

連接好兩個3R33S可調電源模塊。

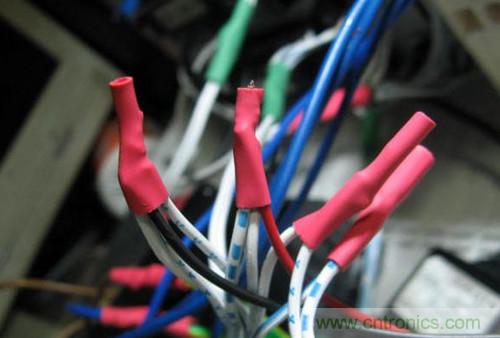

可調電源DIY:絕緣

接好線,做好絕緣措施。

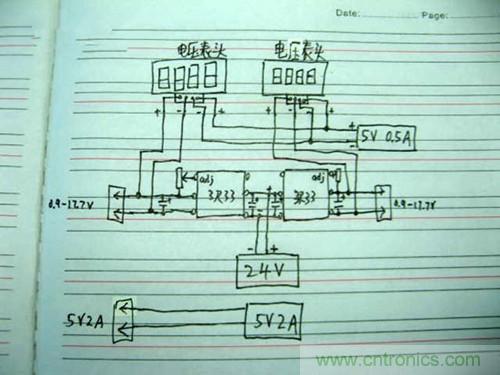

可調電源DIY:接線圖

這是我畫的接線圖,大概看得懂吧?各種電壓表頭的接線法可能不一樣,詳見電壓表頭的說明書。

[page]

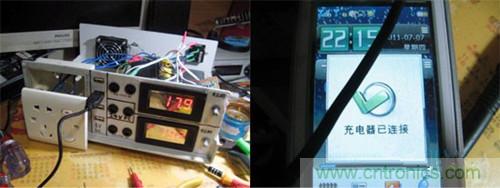

可調電源DIY:測試通過

先用萬用表量量,然后USB電源測試通過。

3.3 總裝

可調電源DIY:總裝

最后一次看內部壯觀的接線。準備合上蓋子。

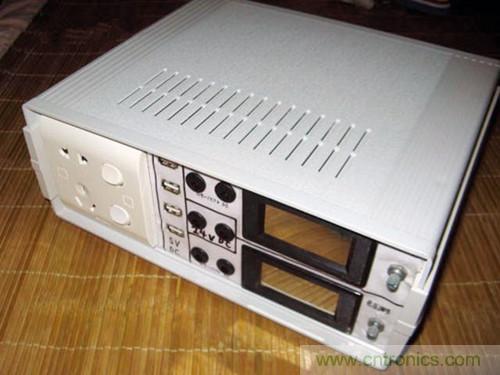

可調電源DIY:合上蓋子

合上蓋子,上緊螺絲。

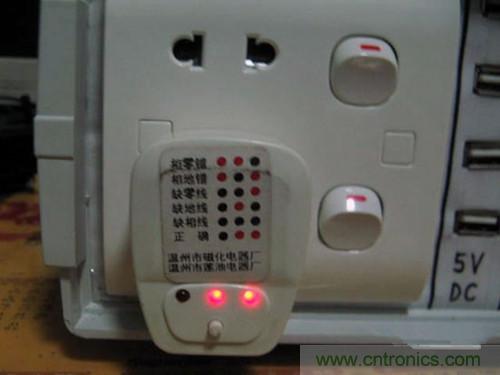

可調電源DIY:插座測試

220V插座測試通過。

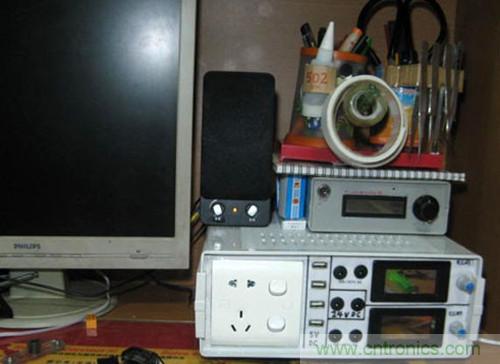

可調電源DIY:實際使用

實際使用圖。

至此,一臺實用的五路獨立輸出可調電源就做好了!

[page]
4 電源輸出線制作

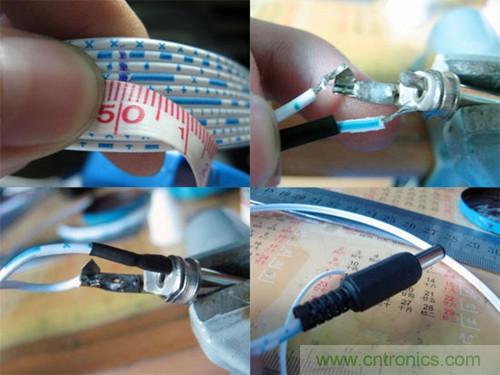

可調電源DIY:電源輸出線制作

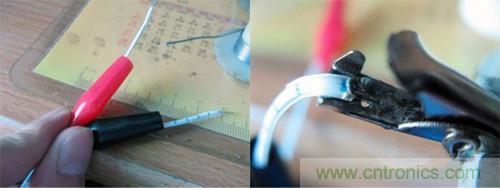

截取50CM的花皮排線,焊接好DC插頭。注意先把后面那個黑色塑料的外殼套在線上。

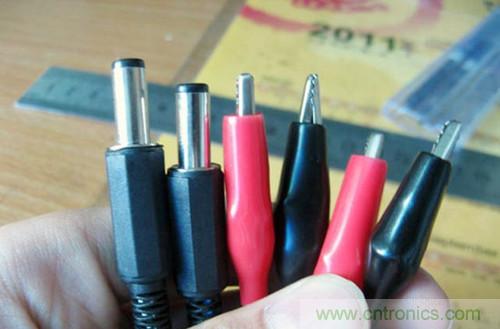

可調電源DIY:鱷魚夾

焊接好鱷魚夾。注意先把外面的紅/黑色橡膠套套在線上。


如法炮制兩根線。
