摘要
本文將探討適合乙醇和一氧化碳(CO)等電化學氣體傳感器應用的運算放大器。還將討論此類應用所需的放大器性能，幫助便攜式設備以更低功耗準確測量乙醇和CO，并獲得更理想的結果。
簡介
電化學氣體檢測元件需要恒定的偏置才能正常準確地運行，這可能會消耗大量功率。當器件處于空閑或休眠模式時，正常的 電源管理系統往往會試圖讓這些器件都保持關斷狀態。然而， 電化學傳感器需要數十分鐘甚至幾個小時才能穩定下來。因 此，檢測元件及其偏置電路必須處于“始終接通”狀態。此 外，對于使用單節AA電池的消費電子應用，所需的偏置電壓通 常非常低。
MAX40108是一款低功耗、高精度運算放大器（運放），工作電源電壓低至0.9 V，專為儀器儀表類應用而設計。此外，該器件具有軌到軌輸入和輸出特性，典型電源電流消耗僅25.5 μA，并且隨著 時間和溫度變化，其典型零漂移輸入失調電壓為1 μV。因此，非 常適合各種低功耗應用，例如乙醇和CO氣體傳感器等消費電子產品。
概述
圖1顯示了乙醇或CO等電化學傳感器的框圖。系統中采用了低壓 運算放大器，后者直接由1.5 VAA/AAA電池供電，為電化學傳感器提 供偏置電流，而系統的其余部分則處于休眠模式，以節省功耗。 第一個運放U1為電化學傳感器的參比電極供電。第二個運放U2配 置為跨導放大器，將傳感器的電流輸出轉換為電壓輸出，經放大 后由微控制器進行數字化處理。電壓信號通過MAX44260（即U3） 放大，它是一款1.8 V、15 MHz、低失調、低功耗、軌到軌輸入/輸出 (I/O)運算放大器。ES代表電化學傳感器。
點擊此處可在線獲取該電化學傳感器的原理圖。

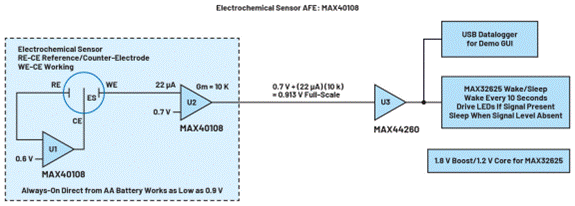

圖1. 使用MAX40108的電化學傳感器的框圖
乙醇傳感器評估
在乙醇傳感器評估中，使用的傳感器是圖2所示的SPEC 3SP_Ethanol_ 1000封裝110-202。

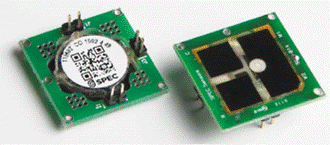

圖2. 乙醇傳感器SPEC 3SP_Ethanol_1000封裝110-202
此SPEC乙醇傳感器產生與捕獲的氣體量成比例的電流。它是一 個三電極器件：WE 、RE和CE。
WE：工作電極。WE偏置電壓為0.7 V，用于檢測氣體蒸氣。
RE：參比電極。此RE在電解質中提供0.6 V偏置電壓的穩定電化學 電位，不接觸氣體蒸氣。
CE：對電極(CE)。
當存在氣體時，CE導電。導電水平與氣體濃度成正比，這樣系 統就可以對氣體濃度進行電測量。
在該氣體傳感器評估中，氣體顆粒需要與SPEC傳感器物理接 觸。換句話說，乙醇傳感器基本上只測量傳感器本身所在位置 存在的氣體。因此，為了準確有效地檢測乙醇和CO等氣體，應 將傳感器放置在預計氣體濃度會擴散到的位置。在此實驗中， 將棉簽浸入乙醇溶液中，并將其放在SPEC傳感器的正前方。
圖3顯示捕獲到乙醇蒸氣，如藍色曲線所示。綠色曲線是包括微 控制器在內整個系統的電流消耗，典型值為90 mA。然而，當VDD = 0.9 V 、TA = 25°C時，MAX40108本身的電流消耗僅為25.5 μA，如圖4 所示。
當處于空閑模式時，微控制器每10秒喚醒一次，進行乙醇蒸氣 監測。當存在蒸氣時，微控制器開始測量蒸氣濃度，如藍色曲 線所示。紅線顯示AA電池電壓約為1.5 V，黃線為CE電壓。
為了觀察乙醇傳感器對蒸氣濃度的響應度，將棉簽移至離傳感 器更遠的位置。捕獲的結果如圖5所示。正如預期的那樣，蒸氣 濃度的幅度（藍色曲線）相應地減小了。

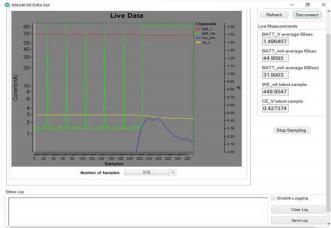

圖3. 乙醇傳感器的性能
圖4. 在各種電源電壓下和工作溫度范圍內的電流消耗

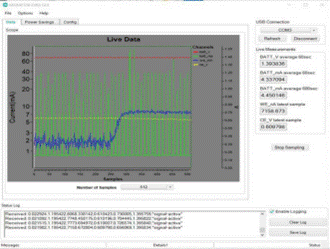

圖5. 蒸氣遠離SPEC傳感器時乙醇傳感器的性能
CO傳感器評估
與乙醇不同，CO是一種潛在有毒氣體，汽油甚至無害蠟燭燃燒 不完全時都會產生一氧化碳。因此，當進行CO氣體實驗時，采 取適當?shù)耐L(fēng)措施以確保健康和安全非常重要。在CO傳感器評 估中，我們使用蠟燭在遮住的廣口瓶中產生CO氣體，并使用相 同的傳感器SPEC 3SP_Ethanol_1000封裝110-202來捕獲CO氣體濃度。
圖6顯示捕獲到CO氣體，如藍色曲線所示。綠色曲線是包括微控 制器在內整個系統的電流消耗，典型值為90 mA。
與乙醇評估一樣，當處于空閑模式時，微控制器每10秒喚醒一 次，進行CO氣體監測。當檢測到該氣體時，微控制器開始測量其濃度，如藍色曲線所示。紅線顯示AA電池電壓約為1.5 V，黃線 為CE電壓。

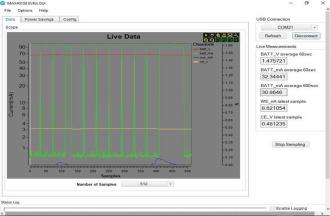

圖6. MAX40108 CO傳感器的性能
結論
為使消費電子和工業應用能夠準確測量乙醇和CO氣體，需要一種 工作電源電壓低至0.9 V的低功耗、高精度運算放大器。MAX40108器 件專為有效捕獲和測量乙醇和CO等常見氣體而設計，電流消耗低至25.5 μA，尺寸僅為1.22 mm × 0.92 mm，采用8引腳WLP封裝。該 放大器具有關斷模式，可進一步節省功耗，對于可穿戴設備、 便攜式醫療系統和工業物聯網(IIoT) （例如壓力、流量、液位、 溫度和接近測量），這一特性優勢至關重要。
（來源：ADI公司，作者：Tom Au-Yeung，產品應用工程師）
