Spectrum儀器全新旗艦型號集10GS/s、12位分辨率、4.7GHz帶寬與12.8GB/s數據流傳輸于一體

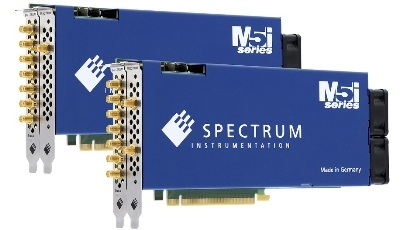

中國北京，2023年9月13日訊——Spectrum儀器今日宣布旗下高速PCIe數字化儀M5i系列旗艦產品推出兩款新型號。這兩款新產品具有超寬帶，在4.7GHz衰減為-3dB或在5GHz衰減為-5dB。M5i.3360與M5i.3367型號可分別提供單通道和雙通道。每張卡片的采樣率高達10GS/s并擁有12位垂直分辨率，該設計為在GHz范圍內進行精準信號采集和分析提供了極大的幫助。超寬帶與快速采樣的完美搭配能夠?qū)崿F(xiàn)信號從直流到奈奎斯特極限（采樣率的一半或高達5GHz）的頻率內容分析，非常適合激光系統、半導體測試、光譜學、反射測量以及各種RF應用中使用的快速信號處理。
Spectrum儀器兩款全新頂級型號：10GS/s采樣率，12位分辨率以及3-4.7GHz擴展帶寬
Spectrum儀器首席技術官Oliver Rovini表示:“此次推出的全新數字化儀卡是迄今為止在4.7GHz頻段帶寬能力最強的產品。這也意味著在更高的頻率下，信號衰減也會降低。此外，新產品還可以檢測和測量更快的脈沖和信號邊緣速度。對于任何想要測量和研究高頻電子信號的科學家和工程師而言，帶寬都是至關重要的。我們的旗艦產品數字化儀系列是基于12為ADC技術設計，目前已經開發出7種不同信號的產品，采樣率為3.2 GS/s到10 GS/s，帶寬從1 GHz到4.7 GHz。此系列產品能夠完全滿足客戶的不同需求?！?/p>
板載內存和卓越的數據流速度
為了處理多樣化的輸入信號，靈活的前端電路具有從±200 mV到±2.5 V的可編程滿刻度范圍以及輸入偏置，進而增強了原始采集性能。采集的數據可以存儲在4GB (2GSamples)的板載內存(16GB或8GSamples可選)中，并通過PCIe總線以最快的速度進行傳輸。M5i系列的所有卡片都使用16通道、Gen3及PCIe技術，采集的數據能夠以驚人的12.8 GB/s傳輸。板載存儲器可以用作環形緩沖器，就像傳統示波器一樣工作，也可以用作連續數據流的FIFO-buffer。此外，數據也可以發送到PC內存進行存儲或直接發送到CPU和基于CUDA的GPU進行定制信號處理和分析。
記錄模式和觸發模式
信號采集可以在單激發或多波形記錄模式下使用。即使在觸發率非常高的情況下，多波形記錄仍然能夠獲取多個事件。包括觸發時間戳在內的常規邊緣觸發也可以通過多個復雜的觸發模式來增強。這些模式有助于捕獲各類事件，其中包括Window、Re-Arm、延遲和軟件觸發器以及使用卡輸入(通道、觸發器和數字線)來設置基于布爾邏輯的特定觸發條件的能力。
驅動程序和軟件
新產品非常適合自動化測試系統，并配備了在電腦的Windows或Linux操作系統所需的全部必要工具。為產品提供的SDK使用戶能夠使用各種主流語言進行編程，其中包括C、C++、C#、Delphi、VB.NET、J#、Python、Julia、Java、LabVIEW以及MATLAB。SDK包含了所有必備的驅動程序庫以及許多編程示例。另外，對于不想編寫代碼的用戶，Spectrum儀器公司還提供了SBench 6 Professional。SBench 6是一個強大的測量GUI，用于卡片控制。它具有展示、分析、存儲和文檔功能。它還包括用于FFT和頻域分析的處理技術，以及用于提升時間測量的數據插值。
五年質保
M5i.3360-x16 與 M5i.3367-x16型號產品均享有5年質保。Spectrum儀器將為產品免費提供軟件與固件更新。此外，Spectrum儀器經驗豐富的工程師團隊也將在產品的生命周期內為客戶提供支持。所有數字化儀卡均可在收到訂單后的4-6周內交付使用。
了解更多信息，請?jiān)L問www.spectrum-instrumentation.com。點擊此處觀看M5i數字化儀系列視頻。
關于Spectrum儀器
Spectrum儀器成立于1989年，迄今為止設計和研發了多款模塊化數字化儀及發生器產品，其中包括PC卡（PCIe和PXIe）以及獨立以太網設備（LXI）。在過去30年間，Spectrum獲得了業界的廣泛認可，旗下產品也被用于行業領軍企業及一流大學的眾多產品和科研項目中。Spectrum儀器總部位于德國漢堡附近的格羅斯?jié)h斯多爾夫，憑借卓越的技術能力和優質的客戶服務享譽全球。
