熱釋電紅外傳感器是一種非常有應用潛力的傳感器。它能檢測人或某些動物發射的紅外線并轉換成電信號輸出，是一種能檢測人體發射的紅外線的新型高靈敏度紅外探測元件。它能以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉換成電壓信號輸出。將輸出的電壓信號加以放大，便可驅動各種控制電路，如作電源開關控制、防盜防火報警等。





早在1938年，有人就提出利用熱釋電效應探測紅外輻射，但并未受到重視。直到六十年代，隨著激光、紅外技術的迅速發展，才又推動了對熱釋電效應的研究和對熱釋電晶體的應用開發。



熱釋電效應



當一些晶體受熱時，在晶體兩端將會產生數量相等而符號相反的電荷，這種由于熱變化產生的電極化現象，被稱為熱釋電效應。



通常，晶體自發極化所產生的束縛電荷被來自空氣中附著在晶體表面的自由電子所中和，其自發極化電矩不能表現出來。當溫度變化時，晶體結構中的正負電荷重心相對移位，自發極化發生變化，晶體表面就會產生電荷耗盡，而電荷耗盡情況正比于極化程度。





能產生熱釋電效應的晶體稱之為熱釋電體或熱釋電元件。熱釋電元件常用的材料有單晶(LiTaO3 等)、壓電陶瓷(PZT等)及高分子薄膜(PVFZ等)。



熱釋電傳感器利用的正是熱釋電效應，這是一種對溫度敏感的傳感器。它由陶瓷氧化物或壓電晶體元件組成，在元件兩個表面做成電極，在傳感器監測范圍內溫度有ΔT的變化時，熱釋電效應會在兩個電極上會產生電荷ΔQ，即在兩電極之間產生一微弱的電壓ΔV。由于它的輸出阻抗極高，在傳感器中有一個場效應管進行阻抗變換。熱釋電效應所產生的電荷ΔQ會被空氣中的離子所結合而消失，即當環境溫度穩定不變時，ΔT=0，則傳感器無輸出。當人體進入檢測區，因人體溫度與環境溫度有差別，產生ΔT，則有ΔT輸出;若人體進入檢測區后不動，則溫度沒有變化，傳感器也沒有輸出了。所以這種傳感器檢測人體或者動物的活動傳感。





熱釋電紅外線傳感器結構

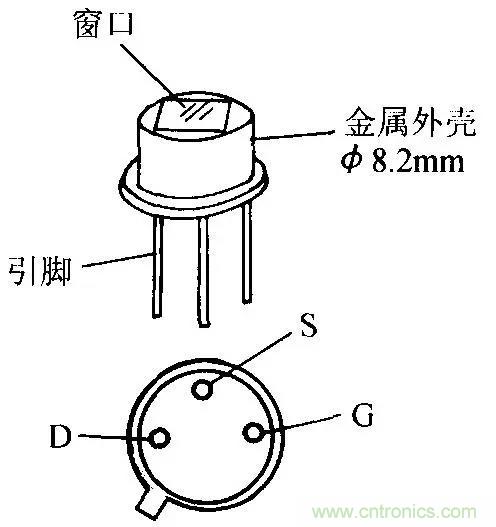

普通熱釋電人體紅外線傳感器的外形如圖所示，D腳和S腳分別為內部場效應管的漏極和源極的引出端，G腳為內部敏感元件的接地引出端。因S和G之間懸空，故使用時其間應接輸出電阻R，才能輸出傳感信號。為了增強抗干擾能力，在此電阻上應并一個電容C。傳感器由敏感單元、濾光窗和菲涅爾透鏡組成。





敏感單元





敏感單元的等效電路如圖所示，內部敏感材料做成很薄的薄片，每一薄片相對的兩面各引出一根電極，在電極兩端則形成一個等效的小電容，因?yàn)檫@兩個小電容是做在同一硅晶片上的，且形成的等效小電容能自身產生極化，在電容的兩端產生極性相反的正、負電荷。但這兩個電容的極性是相反串聯的。這正是傳感器的獨特設計之處，因而使得它具有獨特的抗干擾性。



當傳感器沒有檢測到人體輻射出的紅外線信號時，由于C1、C2自身產生極化，在電容的兩端產生極性相反、電量相等的正、負電荷，而這兩個電容的極性是相反串聯的，所以，正、負電荷相互抵消，回路中不產生電流，傳感器無輸出。



當人體靜止在傳感器的檢測區域內時，照射到C1、C2上的紅外線光能能量相等，且達到平衡，極性相反、能量相等的光電流在回路中相互抵消。傳感器仍然沒有信號輸出。同理，在燈光或陽光下，因陽光移動的速度非常緩慢，C1、C2上的紅外線光能能量仍然可以看作是相等的，且在回路中相互抵消;再加上傳感器的響應頻率很低(一般為0.1~10Hz)，即傳感器對紅外光的波長的敏感范圍很窄(一般為5~15um)，因此，傳感器對它們不敏感。



當環境溫度變化而引起傳感器本身的溫度發生變化時，因C1、C2做在同一硅晶片上，它所產生的極性相反、能量相等的光電流在回路中仍然相互抵消，傳感器無輸出。



只有當人體移動時，紅外輻射引傳感器敏感單元的兩個等效電容產生不同的極化電荷時，才會向外輸出電信號。所以，這種傳感器只對人體的移動或運動敏感，對靜止或移動很緩慢的人體不敏感，且對可見光和大部分紅外線具有良好的抗干擾能力。



濾光窗



它是由一塊薄玻璃片鍍上多層濾光層薄膜而成的，濾光窗能有效地濾除7.0~14μm波長以外的紅外線。例如，SCA02-1對 7.5~14μm波長的紅外線的穿透量為70%，在6.5μm處時下降為65%，而在5.0μm處時陡降為0.1%，有效地保證了對人體紅外線的選擇性。



因?yàn)?，物體發射出的紅外線輻射能，最強波長和溫度的關系滿足λm×T=2989(μmk)(其中λm為最大波長，T為絕對溫度)。人體的正常體溫為 36~37.5℃，即309~310.5K，其最強紅外線的波長為λm=2989/(309~310.5)=9.67~9.64μm，中心波長為9.65μm。因此，人體輻射的最強紅外線的波長正好落在濾光窗的響應波長(7~14μm)的中心。所以，濾光窗能有效地讓人體輻射的紅外線通過，而最大限度地阻止陽光、燈光等可見光中的紅外線通過，以免引起干擾。



菲涅爾透鏡



不使用菲涅爾透鏡時傳感器的探測半徑不足2米，只有配合菲涅爾透鏡使用才能發揮最大作用。配上菲涅爾透鏡時傳感器的探測半徑可達到10米。

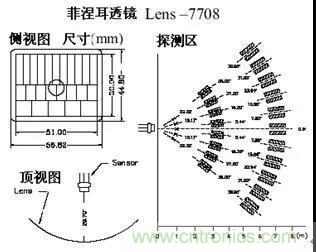

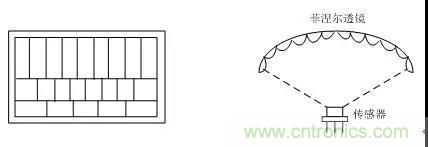

菲涅爾透鏡用聚乙烯塑料片制成，顏色為乳白色或黑色，呈半透明狀，但對波長為10um左右的紅外線來說卻是透明的。其外形為半球，透鏡在水平方向上分成3 個部分，每一部分在豎直方向上又等分成若干不同的區域。最上面部分的每一等份為一個透鏡單元，它們由一個個同心圓構成，同心圓圓心在透鏡單元內。中間和下半部分的每一等份也為分別一個透鏡單元，同樣由同心圓構成，但同心圓圓心不在透鏡單元內。

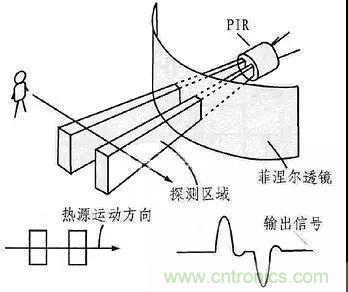

當光線通過這些透鏡單元后，就會形成明暗相間的可見區和盲區。由于每一個透鏡單元只有一個很小的視角，視角內為可見區，視角外為盲區。任何兩個相鄰?fù)哥R單元之間均以一個盲區和可見區相間隔，它們斷續而不重疊和交叉。這樣，當把透鏡放在傳感器正前方的適當位置時，運動的人體一旦出現在透鏡的前方，人體輻射出的紅外線通過透鏡后在傳感器上形成不斷交替變化的陰影區(盲區)和明亮區(可見區)，使傳感器表面的溫度不斷發生變化，從而輸出電信號。



也可以這樣理解，人體在檢測區內活動時，一離開一個透鏡單元的視場，又會立即進入另一個透鏡單元的視場，(因?yàn)橄噜復哥R單元之間相隔很近)，傳感器上就出現隨人體移動的盲區和可見區，導致傳感器的溫度變化，而輸出電信號。



菲涅爾透鏡不僅可以形成可見區和盲區，還有聚焦作用，其焦點一般為5厘米左右，實際應用時，應根據實際情況或資料提供的說明調整菲涅爾透鏡與傳感器之間的距離，一般把透鏡固定在傳感器正前方1~5厘米的地方。





被動式熱釋電紅外傳感器的工作原理與特點



在自然界，任何高于絕對溫度(-273K)時物體都將產生紅外光譜，不同溫度的物體，其釋放的紅外能量的波長是不一樣的，因此紅外波長與溫度的高低是相關的。而且輻射能量的大小與物體表面溫度有關。





人體都有恒定的體溫，一般在37度，所以會發出10微米左右特定波長的紅外線，被動式紅外探頭就是靠探測人體發射的紅外線而進行工作的。紅外線通過菲涅耳濾光片增強后聚集到熱釋電元件，這種元件在接收到人體紅外輻射變化時就會失去電荷平衡，向外釋放電荷，后經檢測處理后就能產生報警信號。被動紅外探頭，其傳感器包含兩個互相串聯或并聯的熱釋電元件。而且制成的兩個電極化方向正好相反，環境背景輻射對兩個熱釋元件幾乎具有相同的作用，使其產生釋電效應相互抵消，于是探測器無信號輸出。



被動式熱釋電紅外探頭的優缺點：



優點：

1、被動紅外傳感器本身不發任何類型的輻射，隱蔽性好;



2、器件功耗很小;



3、價格低廉。





缺點：

1、信號幅度小，容易受各種熱源、光源干擾;



2、被動紅外穿透力差，人體的紅外輻射容易被遮擋，不易被探頭接收。



3、易受射頻輻射的干擾。



4、環境溫度和人體溫度接近時，探測和靈敏度明顯下降，有時造成短時失靈。



5、被動紅外探測器的主要檢測的運動方向?yàn)闄M向運動方向，對徑向方向運動的物體檢測能力比較差。



熱釋電紅外傳感器的應用

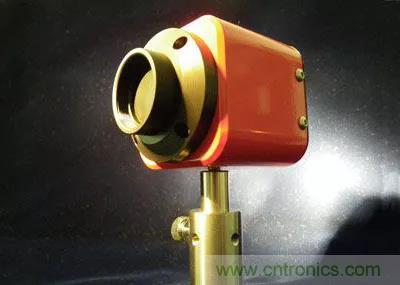

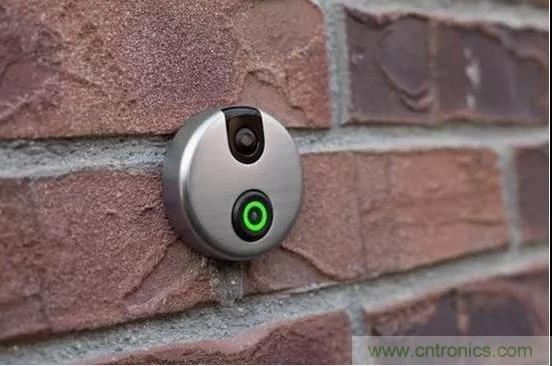

熱釋電晶體已廣泛用于紅外光譜儀、紅外遙感、熱輻射探測器等。除了在樓道自動開關、防盜報警上得到應用外，在更多的領域得到應用。例如：在房間無人時會自動停機的空調機、飲水機;電視機能判斷無人觀看或觀眾已經睡覺后自動關機的電路;人靠近時自動開啟監視器或自動門鈴;攝影機或數碼照相機自動記錄動物或人的活動;……



自動門



在自動門領域中，被動式人體熱釋電紅外線感應開關的應用非常廣泛，因其性能穩定且能長期穩定可靠工作而受到廣大用戶的歡迎，這種開關主要由人體熱釋電紅外線傳感器、信號處理電路、控制及執行電路、電源電路等幾部分組成。





熱釋電紅外自動門主要由光學系統、熱釋電紅外傳感器、信號濾波和放大、信號處理和自動門電路等幾部分組成。菲涅爾透鏡可以將人體輻射的紅外線聚焦到熱釋電紅外探測元上，同時也產生交替變化的紅外輻射高靈敏區和盲區，以適應熱釋電探測元要求信號不斷變化的特性;熱釋電紅外傳感器是報警器設計中的核心器件，它可以把人體的紅外信號轉換為電信號以供信號處理部分使用;信號處理主要是把傳感器輸出的微弱電信號進行放大、濾波、延遲、比較，為功能的實現打下基礎。

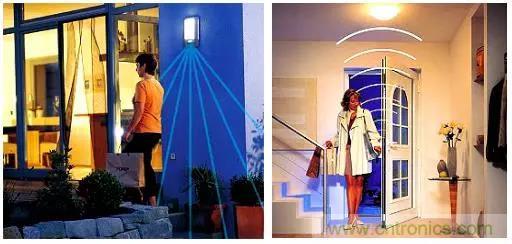

人體感應燈





智能空調

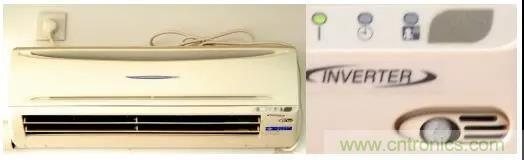

智能空調能探測出室內是否有人及人是靜止還是活動，據此自動控制開關機、制冷(熱)量及室溫，以達到節能和人性化的目的。
