指紋識別鎖DIY,以后出門不用帶鑰匙了

發布時間:2015-07-06 責任編輯:sherry

【導讀】呀!忘了帶鑰匙,腫么辦?是不是很多人遇見過這種情況?老是把鑰匙忘記是件很悲劇的事,總是被鎖在房外,有沒有什么好方法可以改變呢?當然!你只要擁有一個指紋識別鎖就好了,手指頭是永遠不會忘記帶的對吧?那么如何DIY呢?看下文!

作為一個記性不好的人,老是把鑰匙忘記是件很悲劇的事,我就有好幾次被鎖在外面,等待是一件苦惱的事情。我決定改變。我總不會忘記我的手指吧,于是我想就做一個指紋識別開關好了。
指紋識別鎖DIY

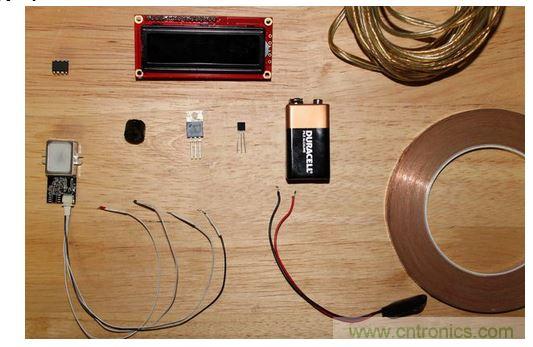

所需組件:ATtiny85單片機、GT-511C1指紋掃描器、蜂鳴器、7805電壓調制器、NPN晶體管、9V電池、9V電池扣、LCD顯示模組、線材。
指紋識別鎖DIY
所需組件:ATtiny85單片機、GT-511C1指紋掃描器、蜂鳴器、7805電壓調制器、NPN晶體管、9V電池、9V電池扣、LCD顯示模組、線材。
指紋識別鎖DIY
所需工具:FTDI Basic Breakout、Arduino(用來為ATtiny85編程)、熱膠槍、鉆頭等。
指紋識別鎖DIY

設計原理模型圖。
[page]
指紋識別鎖DIY

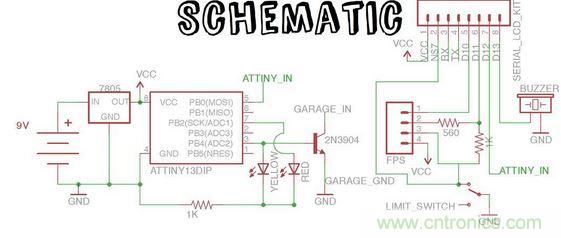

電路圖。
指紋識別鎖DIY

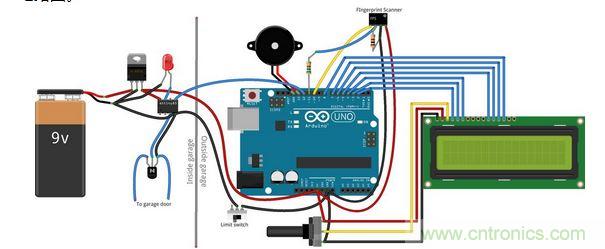

連接圖。
指紋識別鎖DIY

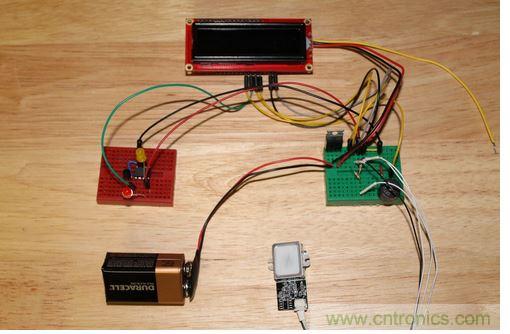

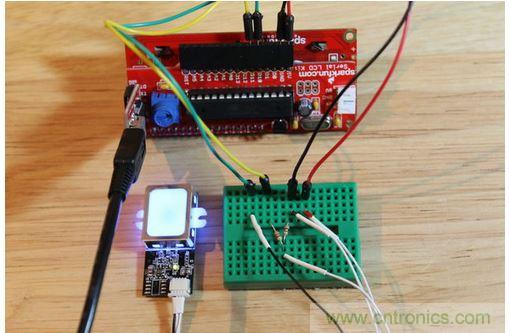

在面包板上連接各部件進行測試。
指紋識別鎖DIY
設置指紋掃描器。
[page]
指紋識別鎖DIY

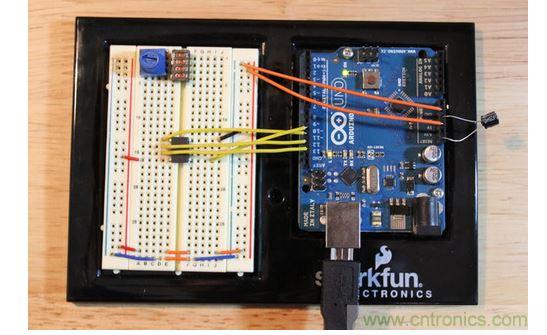

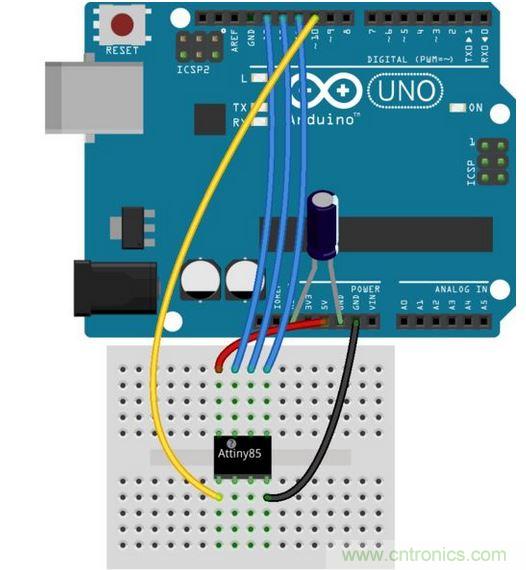

為ATtiny85編程,這是相關的接線圖。
指紋識別鎖DIY
測試完成后,就可以組裝了。
指紋識別鎖DIY

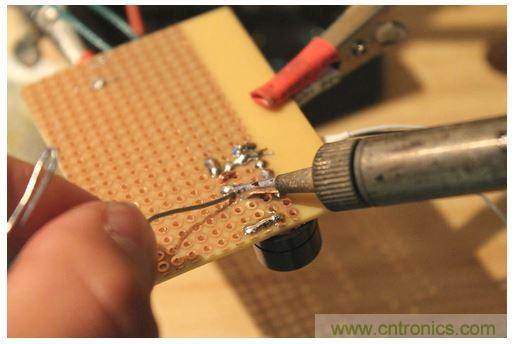

焊接各個模塊。
指紋識別鎖DIY

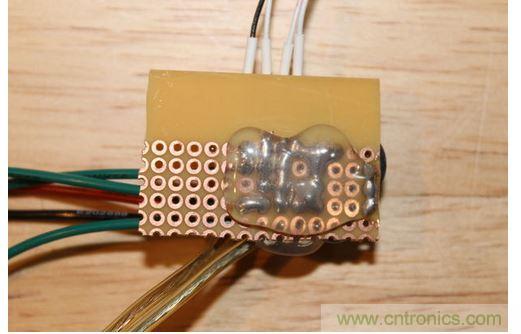

在合適的地方打上保護膠。
[page]
指紋識別鎖DIY
蜂鳴器。
指紋識別鎖DIY

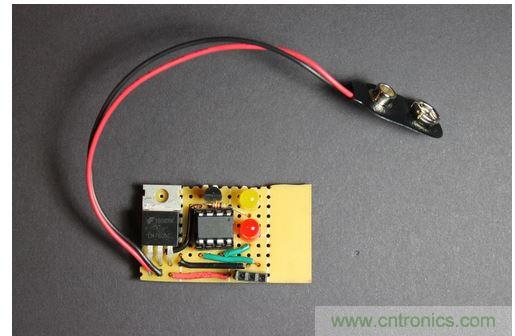

 控制單元。
指紋識別鎖DIY

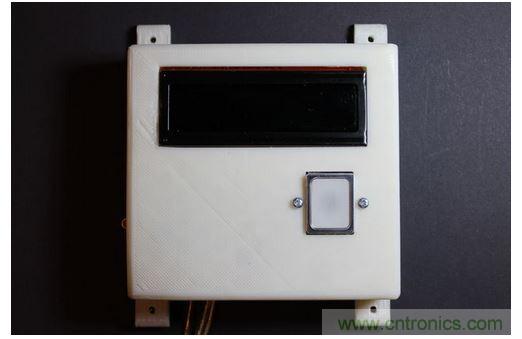

3D打印機殼。
[page]
指紋識別鎖DIY

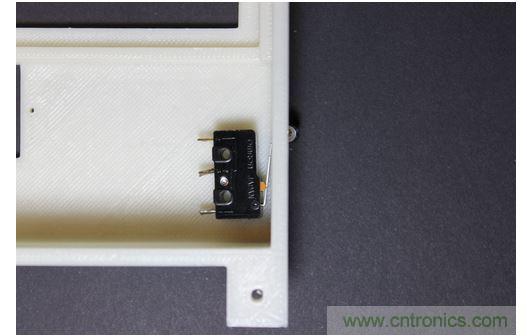

限制開關:可以在探測器前蓋被取下時,開始探測。
指紋識別鎖DIY

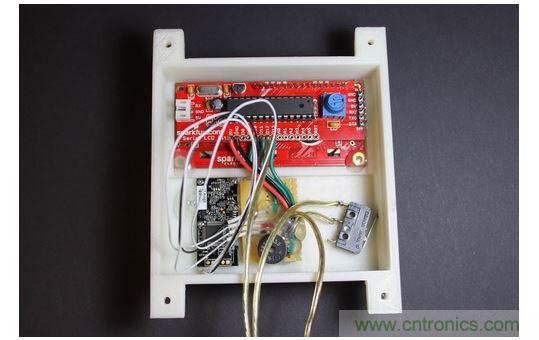

將各部件安裝到機殼內。
指紋識別鎖DIY

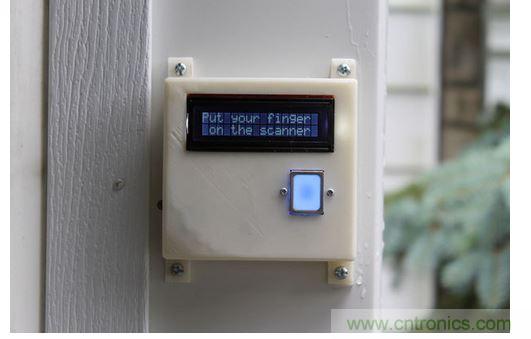

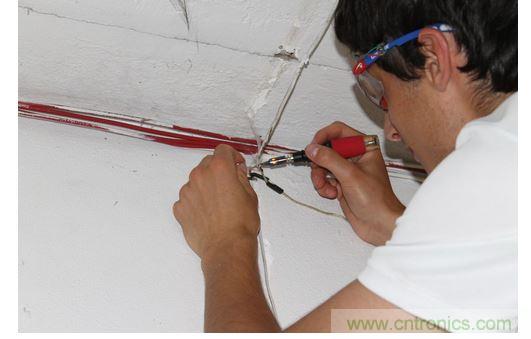

將這個安裝到我的車庫門,和手控的電動門鎖相連,此時前蓋是關閉的。
[page]
指紋識別鎖DIY

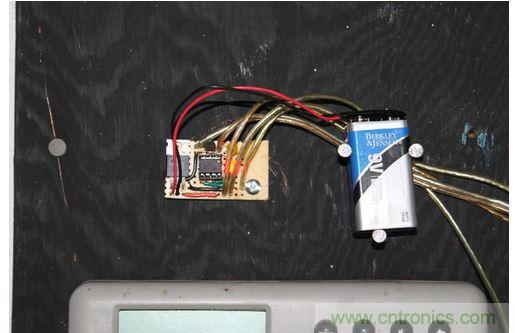

電池和控制單元安裝在室內。
指紋識別鎖DIY
測試一下。

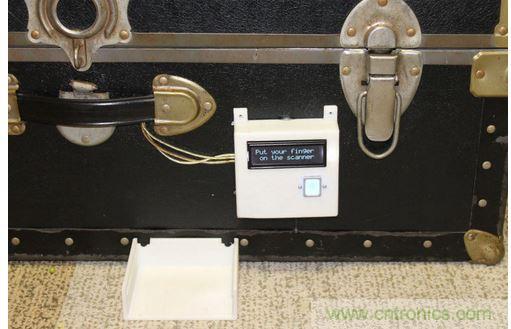

你還可以將其裝到保險箱上面。

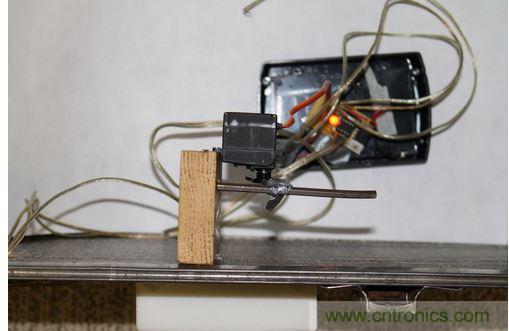

電池裝到箱子內部,其中使用了普通的伺服電機。
指紋識別鎖DIY
電池裝到箱子內部,其中使用了普通的伺服電機。
指紋識別鎖DIY
當然因為鎖的機械結構是鐵棒和木塊做成的,安全性當然不會太高了。
