要數字化這些基本傳感器元件， 就需要專門的模擬電路設計、數字電路設計和固件開發技術。LTC2983將這些專門技術整合到單一IC中，解決了與熱電偶、RTD、熱敏電阻器以及二極管有關的每一種獨特挑戰。該器件整合了每種類型傳感器所必需的模擬電路和溫度測量算法以及線性化數據，以直接測量每種傳感器，并以℃為單位輸出測量結果。

熱電偶概述

熱電偶產生的電壓是熱電偶尖頭(熱電偶溫度)和電路板上電氣連接點(冷接點溫度)之間溫差的函數。為了確定熱電偶溫度，需要準確測量冷接點溫度，這種方法即大家熟知的冷接點補償。冷接點溫度通常由單獨放置在冷接點處的溫度傳感器(非熱電偶)確定。LTC2983允許二極管、RTD和熱敏電阻器作為冷接點傳感器使用。為了將來自熱電偶的電壓輸出轉換成溫度，必須求解(利用表或數學函數)高階多項式( 高達14 階) 以得到被測電壓和冷接點溫度。LTC2983內置了用于所有8種標準熱電偶(J、K、N、T、R、S、T和B)的多項式，以及用于定制熱電偶的用戶設定表數據。LTC2983同時測量熱電偶輸出和冷接點溫度，并執行所有必需的計算，然后以℃為單位報告熱電偶溫度。

熱電偶：重要的是什么?

熱電偶產生的輸出電壓很低( 滿標度時< 100 m V)。由于ADC存在偏移和噪聲，所以所測量電壓值必須很低。此外，該電壓是絕對電壓讀數，需要準確/低漂移基準電壓。LTC2983含有一個低噪聲、偏移連續校準的24位增量累加ADC(偏移和噪聲<1μV)，并具備最大值為10ppm/℃的基準。

當熱電偶尖頭裸露于低于冷接點溫度的環境時，熱電偶的輸出電壓還能夠低于地。這迫使系統增加第二個負電源或者輸入電平移位電路，因此使系統變得更加復雜。LTC2983納入了一個專有前端，能夠用以地為基準的單一電源對信號進行數字化。

除了提供很高的測量準確度，熱電偶電路還必須采用噪聲抑制、輸入保護和抗混疊濾波。LTC2983的輸入阻抗很高，最大輸入電流低于1nA。該器件可以采用外部保護電阻器和濾波電容器，而不會引入額外誤差。LTC2983包含一個內置數字濾波器和對50Hz及60Hz的75dB抑制。

故障檢測是很多熱電偶測量系統的重要功能。最常見的故障是開路(熱電偶損壞或未插入)。過去，在熱電偶輸入端加上電流源或上拉電阻器以檢測這類故障。這種方式的問題是，這些感應信號導致誤差和噪聲，并與輸入保護電路相互作用。LTC2983包括一個獨特的開路檢測電路，該電路可在測量周期開始前一刻檢查熱電偶是否損壞。在這種情況下，開路激勵電流/電阻器不干擾測量準確度。LTC2983還報告與冷接點傳感器有關的故障。該器件還檢測、報告靜電放電(ESD)事件，并能夠從這類事件中恢復，當在工業環境中使用較長的傳感器連線時，有可能發生這類事件。LTC2983還通過其故障報告指示所測溫度是否高于/低于特定熱電偶預期的溫度范圍。

二極管概述

二極管是可用作溫度傳感器的低價半導體器件。這類器件一般用作熱電偶的冷接點傳感器。當給二極管加上激勵電流時，二極管產生的電壓是溫度以及所加電流的函數。如果將兩個完美匹配、已知比率的激勵電流源加到二極管上，那么輸出就是可知與溫度成比例(PTAT)的電壓。

二極管：重要的是什么?

為了產生具備已知比例的PTAT電壓，需要兩個高度匹配、成比例的電流源。LTC2983依靠增量累加過采樣架構準確地產生這一比率。連接到該ADC的二極管和引線含有未知的寄生二極管效應。LTC2983提供3電流測量模式，消除了寄生引線電阻。不同二極管制造商規定了不同的二極管非理想系數。LTC2983允許單獨設定每個二極管的非理想系數。因?yàn)闇y(cè)量的是絕對電壓，ADC基準電壓的值和漂移都很關鍵。LTC2983包含在工廠中微調過最大值為10ppm/℃的基準。

LTC2983自動產生成比例的電流、測量所產生的二極管電壓、利用所設定的非理想性數據計算溫度并以℃為單位輸出結果。該器件還可以用作熱電偶的冷接點傳感器。如果二極管損壞、短路或插入不正確，那么如果用LTC2983測量冷接點溫度，LTC2983就會檢測這種故障，并在轉換結果輸出字以及相應的熱電偶測量結果中報告該故障。
[page]
RTD概述

RTD是電阻值隨溫度變化而改變的電阻器。為了測量一個RTD，將一個準確已知的低漂移檢測電阻器串聯連接至該RTD。給該網絡加上激勵電流并進行比例式測量。RTD的電阻值以歐姆為單位，可根據這一比率確定。然后通過查表，用這個電阻值確定傳感器元件的溫度。LTC2983自動產生激勵電流，同時測量檢測電阻器和RT D電壓，計算傳感器電阻，并以℃為單位報告結果。RT D可以在很寬的溫度范圍內測量溫度，從低至200℃到高達850℃。LTC2983可數字化大多數類型的RTD(PT-10、PT-50、PT-100、PT-200、PT-500、PT-1000和NI-120)，針對很多標準內置了系數(美國、歐洲、日本和ITS-90標準)，并面向定制RTD提供用戶設定的表數據。

RTD：重要的是什么?

典型PT100 RTD的電阻值在溫度每變化1/10℃時變化不到0.04Ω，在100μA電流激勵時對應4μV信號電平。低ADC偏移和噪聲對于準確測量至關重要。測量相對于檢測電阻器而言是比例式的，不過在計算溫度時，激勵電流和基準電壓的絕對值不那么重要。

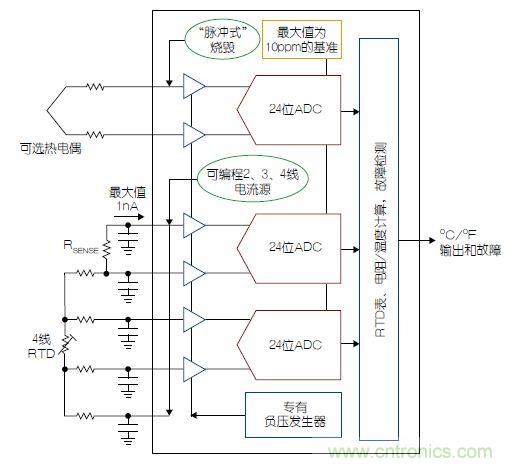

以前，RTD和檢測電阻器之間的比例式測量是用單個ADC執行的。檢測電阻器的壓降用作測量RTD壓降的ADC之基準輸入。這種架構需要10 kΩ或更大的檢測電阻器，因此需要緩沖，以防止由ADC基準輸入動態電流導致的壓降。既然檢測電阻器的值至關重要，那么緩沖器就必須是低偏移、低漂移和低噪聲的。這種架構使電流源難以輪換，以消除寄生熱電偶效應。增量累加ADC的基準輸入更易于受到噪聲而不是輸入的影響，而且低基準電壓值可能導致不穩定性。LTC2983的多ADC架構解決了所有這些問題(參見圖1)。LTC2983運用了兩個高度匹配、有緩沖和自動校準的ADC，一個用于RTD，另一個用于檢測電阻器。這些ADC同時測量RTD和Rsense，計算RTD電阻，并依據這些數據查一個基于ROM的表，最終以℃為單位輸出RTD溫度。


RTD有很多種配置：2線、3線和4線。LTC2983以可配置的單一硬件解決方案提供所有3種配置。該器件可在多個RTD之間共享單一檢測電阻器。其高阻抗輸入允許在RTD和ADC輸入之間接入外部保護電路，而不會引入誤差。該器件還可以自動輪換電流激勵，以消除外部熱誤差(寄生熱電偶)。在檢測電阻器的寄生引線電阻降低性能的情況下，LTC2983允許用Rsense進行開爾文檢測。

LTC2983包括故障檢測電路。該器件可以確定，檢測電阻器或RTD是否損壞或短路。如果所測溫度高于或低于RTD規定的最高或最低溫度，LTC2983就發出警告。當RTD用作熱電偶的冷接點傳感器時，3個ADC同時測量熱電偶、檢測電阻器和RTD。RTD故障信息傳遞到熱電偶測量結果中，同時RTD溫度自動地用來補償冷接點溫度。
[page]
熱敏電阻器概述

熱敏電阻器是電阻值隨溫度變化而改變的電阻器。與RT D不同，熱敏電阻器的電阻值在其溫度變化范圍內的變化可以達到多個量級。為了測量熱敏電阻器，要給傳感器串聯連接一個檢測電阻器。給該網絡加上激勵電流，并進行比例式測量。熱敏電阻器的電阻值以歐姆為單位，可以根據這個比率確定。這個電阻值用來確定傳感器的溫度，進而求解Steinhart-Hart方程或查詢表數據。LTC2983自動地產生激勵電流，同時測量檢測電阻器和熱敏電阻器電壓，計算熱敏電阻器的電阻，并以℃為單位報告結果。熱敏電阻器一般在-40℃～150℃工作。LTC2983包含計算2.252kΩ、3kΩ、5kΩ、10kΩ和30kΩ標準熱敏電阻器溫度所需的系數。因?yàn)橛卸喾N類型和電阻值的熱敏電阻器，所以LTC2983可用定制熱敏電阻器表數據(R和T)或Steinhart-Hart系數來設定。

熱敏電阻器：重要的是什么?

熱敏電阻器的電阻值在其溫度變化范圍內的變化可以達到多個量級。例如，一個在室溫時10kΩ的熱敏電阻器在最高溫度時可能低至100Ω，而在最低溫度時可能>300kΩ，而其他熱敏電阻器標準可能達至1MΩ以上。

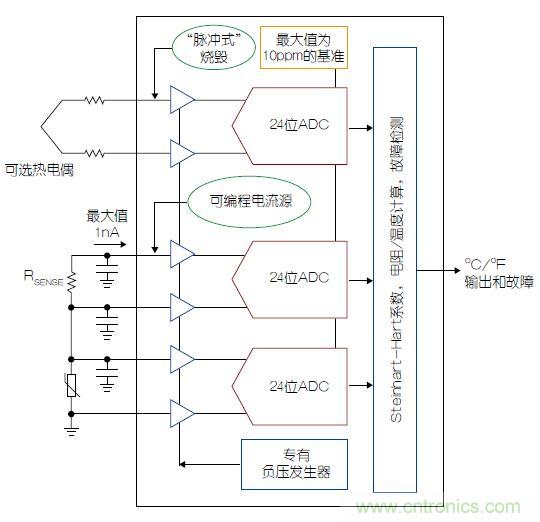

典型情況下，為了適應大阻值電阻，會使用電流非常小的激勵電流源和阻值較大的檢測電阻器。這導致在熱敏電阻器阻值范圍的低端，信號電平非常低。需要輸入緩沖器和基準緩沖器隔離ADC的動態輸入電流和這些較大的電阻器。但是如果沒有單獨的電源，緩沖器在靠近地時工作不是很好，而且需要最大限度減小偏移/噪聲誤差。LTC2983解決了所有這些問題(參見圖2)。該器件整合了一個連續校準的專有緩沖器和多ADC架構，該緩沖器能夠在地電平甚至在低于地電平時對信號進行數字化。兩個匹配的緩沖ADC同時測量熱敏電阻器和檢測電阻器，計算(基于標準)熱敏電阻器的溫度，并以℃為單位報告結果。不需要大阻值檢測電阻器，從而允許多個RTD和不同類型的熱敏電阻器共用單一檢測電阻器。LTC2983還可以視熱敏電阻器輸出電阻的不同，而自動設定不同的激勵電流范圍。

[page]
通用測量系統

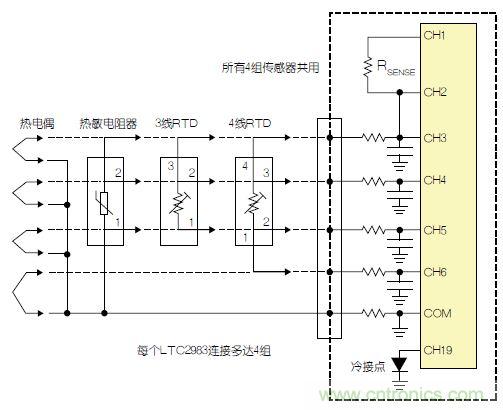

LTC2983可配置為通用溫度測量電路(參見圖3)。可給單個LTC2983加上多達4組通用輸入。每一組輸入都可以直接用來數字化3線RTD、4線RTD、熱敏電阻器或熱電偶，而無需更改任何內置硬件。每個傳感器都可以使用同樣的4個ADC輸入及保護/濾波電路，并可用軟件配置。所有4組傳感器都可以共用一個檢測電阻器，同時用一個二極管測量冷接點補償。LTC2983的輸入結構允許任何傳感器連接到任何通道上。在LTC2983的任一和所有21個模擬輸入上，可以加上RTD、檢測電阻器、熱敏電阻器、熱電偶、二極管和冷接點補償?shù)娜我饨M合。
