【導讀】傳輸線有許多種形式，如同軸線、印刷電路板上的印刷走線，或是長電纜或電線。這些結構都有一些類似的行為，涉及到電磁波如何沿互連線傳播。盡管這些結構是引導電磁擾動沿互連線傳播的基礎，但對于信號如何在傳輸線上傳播，人們往往存在誤解。
本文要點：
PCB 上的傳輸線是波導的一種形式，沿著波導的邊界形成了一個開放的諧振器結構。
銅所具有的非理想性質會改變傳輸線結構中的典型波導行為。
一般傳輸線的阻抗可以通過考慮波的傳播行為來計算，前提是必須兼顧導體的非理想性質。
傳輸線有許多種形式，如同軸線、印刷電路板上的印刷走線，或是長電纜或電線。這些結構都有一些類似的行為，涉及到電磁波如何沿互連線傳播。盡管這些結構是引導電磁擾動沿互連線傳播的基礎，但對于信號如何在傳輸線上傳播，人們往往存在誤解。
具體而言，互連線上的電磁信號存在于線路的周圍，這意味著信號是在無限大的導電介質中傳播的。換句話說，傳輸線實際上是波導，而支持波傳播的結構將決定信號在線路上遇到的阻抗。一旦到達更高的頻率，TEM 行為將不再主導波的傳播，這有助于從波阻抗的角度來理解信號行為。

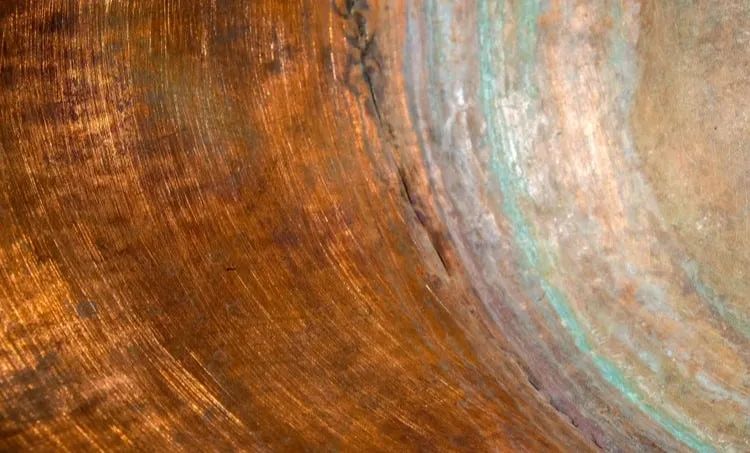

電沉積銅膜的粗糙性質會改變銅的理想阻抗和波導的波。
一. 從波的角度理解傳輸線的阻抗
從電報方程中可以發現，傳輸線上的信號行為是用電壓和電流表示的。這有助于理解由驅動器件產生的電壓和電流將如何沿互連線傳輸?shù)浇邮掌骷?。對?PCB 設計人員來說，該信息非常重要，尤其是有助于了解損耗如何降低接收器的信號電平。
現實情況是，傳輸線上的信號是由 PCB 基板中的行進電磁場所描述的，而不是使用電報方程中的電壓和電流。出于這個原因，我們需要使用波阻抗來理解行進中的電磁波所遇到的實際阻抗：
波阻抗方程
阻抗是根據場強來定義的
上述方程是通用方程，因為它考慮了互連線上的電場和磁場，而不是電報方程中的電壓和電流。雖然二者的結果可以等同，但實際情況是，阻抗取決于電場和磁場的比率。在這里，波阻抗將在整個頻域內變化，并趨向于一個恒定值，就像我們在典型的傳輸線中看到的那樣。事實上，這就是保形映射中使用的阻抗定義，用于直接從波方程中確定傳輸線阻抗方程。請參閱 Brian C. Waddell 編寫的開創性教科書《傳輸線設計手冊》(Transmission Line Design Handbook)，了解常見的 PCB 走線形狀的結果。
現在，我們可以完整地描述信號如何在無限大的介質中傳播，包括導電介質。
信號如何在無限大的導電介質中傳播
在上述方程中，波的阻抗取決于其所在介質的電導率。我們在實踐中通常會遇到三種可能的介質：
1. 絕緣電介質：電導率非常低的一種材料。例如，我們可以把 PCB 層壓板的電導率視為零。
2. 半導電介質：半導體的電導率不為零，在高場強下會呈現出輕微的非線性。
3. 導體：導體的電導率非常高，所以波阻抗也非常高。
對于自由空間中無限長的導線，場完全存在于導線周圍，而不是在導線內部。然而，場可以作為平面波在導線周圍傳播，并且場在遠離導線的地方會完美趨同于平面波行為。
一旦讓接地平面靠近導體（在實際的互連線中就是如此），就不再會有信號在無限大的導電介質中傳播，我們需要考慮邊界條件對波傳播的影響。
二. 所有介質都是有邊界的
所有的導電介質及其周圍的區域都是有邊界的，并受到一些邊界條件的影響。由于電磁場和導體中的電荷之間會發生相互作用，導體周圍也會產生趨膚效應，但導體周圍的場仍然會受到參考地平面、其他導體、吸收體以及其他任何定義兩介質之間界面的東西影響。正是這些邊界條件決定了特性（無損）阻抗、波阻抗和互連的傳播常數。
有兩種方法來確定實際系統的阻抗：
1. 根據電報方程確定的電勢場計算出電場和磁場，并利用這些電場和磁場計算出互連中的波阻抗。
2. 使用保形映射、矩量法、特性法等技術，或使用 3D 場求解器，直接通過電磁波方程計算波阻抗。

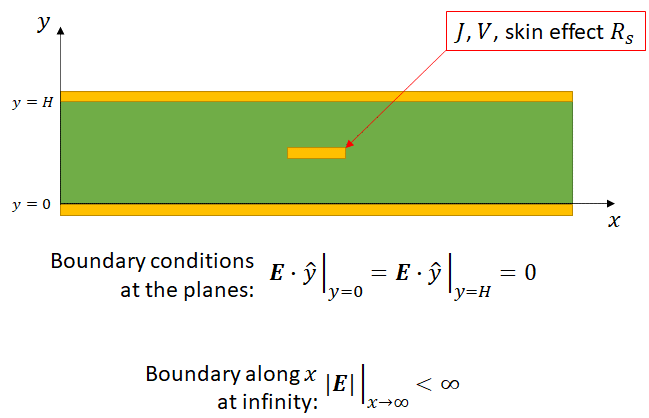

以下圖的帶狀線為例。沿著 y 軸有兩個邊界條件，電場終止于導電參考平面。沿著 x 軸，理論上沒有邊界，但我們有一個位于 x-z 平面的無窮大的通量守恒邊界條件。
即便是像帶狀線這樣相對開放的波導腔，也有一些邊界條件，決定了阻抗、傳播常數和信號損耗。
在本例中，邊界條件定義了一個色散關系，決定了結構特征頻率的傳播常數。信號周圍的所有導電邊界中都會出現趨膚效應，這將影響色散關系和互連中產生的波阻抗。
從分析角度看，這是一個復雜的轉換，考慮了趨膚效應損失、銅的粗糙性和 PCB 基板的色散。在毫米波和更高的頻率上，波的行為成為主導，互連不再表現為 TEM 波導。在標準無線協議中使用的較低頻率時，特別是在天線設計中，這一點也非常重要。利用 PCB 設計軟件中提供的3D 場求解器，我們可以將互連中的電磁場可視化，確定波阻抗和阻抗匹配，并直接計算互連中的功率傳輸?shù)戎匾獏?shù)。
在設計高速/高頻互連時，我們需要理解信號在無限大的導電介質中傳播的波行為。為此，可以使用 Cadence 的 PCB 設計和分析軟件來構建并評估設計。Cadence 為 PCB 設計提供了業界一流的 CAD 工具，以及強大的信號完整性分析工具，能夠自動執行系統分析中的多項重要任務。Cadence 的布線前或布線后仿真功能套件將助您一臂之力，為您提供評估系統所需的一切功能。
（本文轉載自： Cadence楷登PCB及封裝資源中心微信公眾號）
