近年來，在各個領域。特別是在自動控制（數控系統、伺服驅動器、變頻器、PLC）；交通通信、衛星通信、測量?jī)x器、醫療、民用通信（如大家使用的手機、家庭數字電器）等等得到廣泛應用。





數控系統



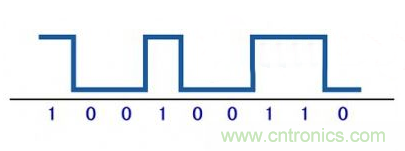

雖說數字電路比模擬電路的干擾性強，在數字電路內部，設置大量的抗干擾電路，如差分信號接收電路；奇偶撿查電路；鑒幅、鑒相電路；開關量輸入防抖動電路；光耦合電路等，但不可否論，當它外部處于強磁場環境下，也會受此干擾源干擾，結果會造成數字電路組成的系統無法工作，

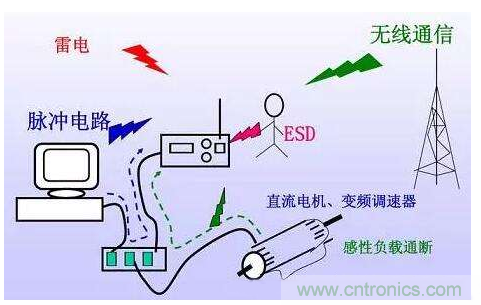

常見的干擾源



電磁干擾有以下幾種耦合方式傳入



1，附近的電磁感應干擾



電容性耦合，此干擾源主要是小電流高電壓，如產生高次諧波的PWM逆變電路。



電感性耦合，此干擾源主要是大電流低電壓，如逆變型電焊機類。



2，供電系統中線路干擾



由于供電線路中有大量的不同類型的用電設備在同時使用，供電線路上就會有不同的諧波分量存在，用電設備就會受到相互饋入影響。



3，本系統內相互傳輸信號的電纜線太長、或屏蔽不太好。



4，其它突發性的干擾



雷電，太陽黑子頻繁活動，電子風暴等。



抑制方法

1，對于附近強磁場干擾源，弄清耦合方式，采取相應的去耦措施，或隔離或遠離。



2，對于供電線路的干擾，可采取在引入電源時加裝電源濾波器，以消除電網上的諧波分量。



電源濾波器

同時數字電路組咸的系統接地與供電電路接地分開，因?yàn)楣╇婋娐返慕拥貞崃憔€(xiàn)上也會存在大量的諧波分量，常說的話就是線路不干凈。

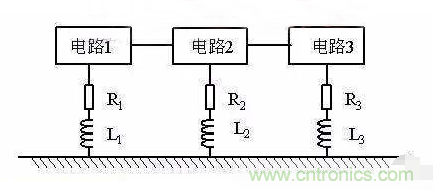

多點接地

3，數字電路系統中相互傳輸信息的電纜。其長度除放少量余量外，能短則短。走線方式盡量不要與動力線靠近且平行，不要同穿一根管道或置入同一線槽內。



在系統內部應考慮在產生磁場量較大或脈動磁場的部件應加裝吸收元器件。



4，對于其它突發干擾，對于這些干擾，因是突發性，防不勝防，所要做的措施有良好屏蔽、良好接地、使用交流穩壓源等。
