射頻PA+FEM導雜散差的原因分析

發布時間:2020-05-13 責任編輯:lina

【導讀】射頻 PA+FEM 加上屏蔽罩的傳導雜散更差(DCS 的二三次諧波),不知是何原因,請賜教!

問題:射頻 PA+FEM 加上屏蔽罩的傳導雜散更差(DCS 的二三次諧波),不知是何原因,請賜教!

可能原因三個 :

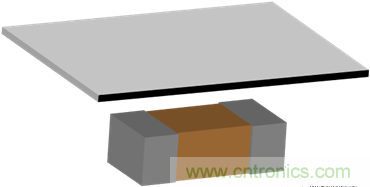

1. 匹配組件受 Shielding Cover 影響 以至于阻抗偏了
如下圖 :

射頻PA+FEM導雜散差的原因分析

若 Shielding Cover 跟匹配組件太近 其寄生效應改變其電感或電容值,以至于阻抗改變 那當然傳導諧波變大。尤其是早期 0402 組件更容易這樣 但現在 0201 組件很少會這樣了。

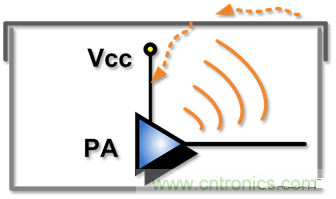

2. RF 訊號泄漏到 PA 的 Vcc
當你蓋上屏蔽罩時,PA 會把 RF 訊號 輻射或耦合到屏蔽罩上方,也就是說 屏蔽罩上方 會有殘留的 TX 訊號。

若屏蔽罩接地良好 那么這些殘留的 TX 訊號 會通通流到 GND;
若屏蔽罩接地良好 那么這些殘留的 TX 訊號,一部分流到 GND 一部分會再反射;
若反射的 TX 訊號 打到 PA 的 Vcc 那當然 TX 性能就劣化。

 射頻PA+FEM導雜散差的原因分析

3. 屏蔽罩跟 PA 離太近 之間的寄生效應 改變了 PA 特性
驗證方式 :
第一種現在很少見了 所以就不提

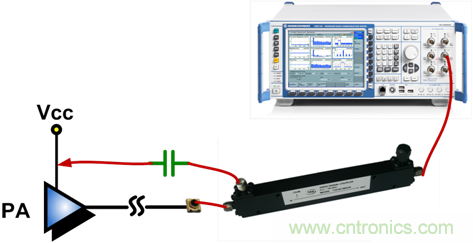

第二種的話 可以這樣驗證 如下圖:

射頻PA+FEM導雜散差的原因分析

因?yàn)槟阏f(shuō)沒加屏蔽罩時 其傳導雜散會比較好,因此,如果在沒加屏蔽罩狀況下 你用這種方式。其傳導雜散變得跟加了屏蔽罩時一樣差,那兇手就可能是來自這原因。
值得注意的是,那個 DC Block 要加,避免 Vcc 的直流電源,回灌到 PA 或 CMW500。

 射頻PA+FEM導雜散差的原因分析

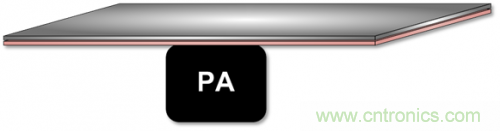

第三種的話 在沒加屏蔽罩狀況下
在 PA 上方先貼個膠帶,再隨便放個金屬片。一樣,你說沒加屏蔽罩時,其傳導雜散會比較好。
因此,如果在沒加屏蔽罩狀況下,你用這種方式。
若其傳導雜散變得跟加了屏蔽罩時一樣差,那兇手就可能是來自這原因。

 射頻PA+FEM導雜散差的原因分析

解決方案:
第一種現在很少見了,所以就不提。

第二種的話
因?yàn)閮词质莵?lái)自 RF 訊號灌入 Vcc,所以你在 Vcc 那邊。擺放一個落地電容,讓灌入 Vcc 的 RF 訊號流到 GND。
既然你主頻是 DCS 以 0201 的電容來講,你就放個 18 pF。

 射頻PA+FEM導雜散差的原因分析

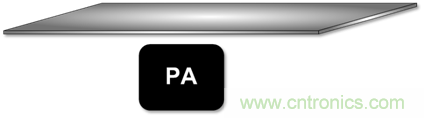

第三種只能改結構
要嘛把屏蔽罩跟 PA 之間距離拉大,不然就是 PA 上方直接開天窗。
