五張圖看懂EMI電磁干擾的傳播過程
發布時間:2020-05-06 責任編輯:lina
【導讀】電磁干擾是電子電路設計過程中最常見的問題,設計師們一直在尋找能夠完全消除或降低電磁干擾,也就是EMI的方法。但想要完全的消除EMI的干擾,首先需要的就是了解EMI是什么,它的傳播過程是怎樣的,本文就將對EMI的傳播過程進行一個大致的介紹。
電磁干擾是電子電路設計過程中最常見的問題,設計師們一直在尋找能夠完全消除或降低電磁干擾,也就是EMI的方法。但想要完全的消除EMI的干擾,首先需要的就是了解EMI是什么,它的傳播過程是怎樣的,本文就將對EMI的傳播過程進行一個大致的介紹。
EMI是電磁干擾的統稱,但實際上電磁干擾分為兩種,一種是傳導干擾,另一種是輻射干擾。傳導干擾主要是電子設備產生的干擾信號是通過導線或公共電源線進行傳輸,互相產生干擾。進一步細分,傳導干擾又分共模干擾和差模干擾。
**EMI的傳播過程 **

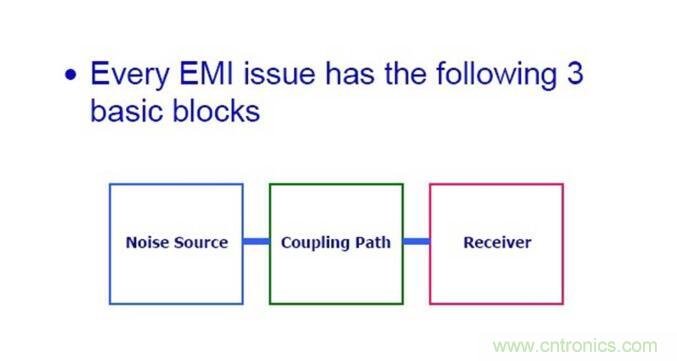

EMI的傳播過程主要途經三個部分,干擾源、干擾途徑、接收器。對于開關電源來說,最后一部分是不需要考慮的,干擾源也不能消滅,因?yàn)樗彩情_關電源之所以能工作的源頭,但是可以通過軟開關、加緩沖等方式來使干擾源的干擾小一些??刂聘蓴_途徑是降低開關電源EMI的重要一環,也是本文的重點。
信號源波形產生的頻譜

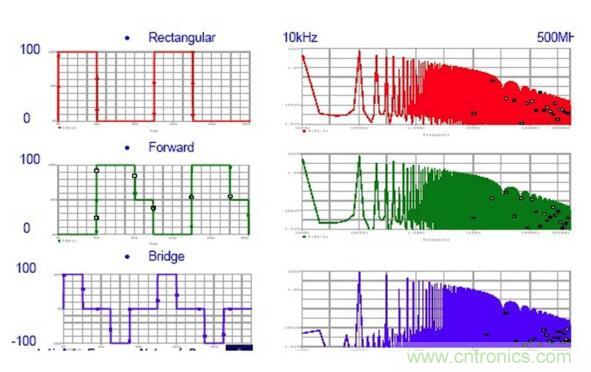

電壓波形產生的頻譜
周期信號的頻譜是沒有偶次諧波的,正負對稱的波形產生的頻率分量更少,像橋式電路。高數都忘光了,有興趣的做一下FFT.

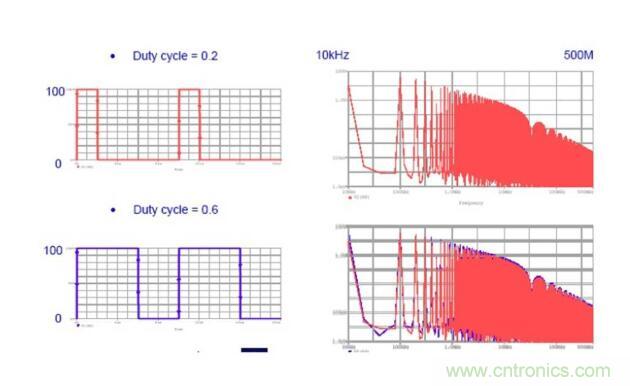

占空比和波形斜率的影響
占空比越大時,干擾的幅度也大一些,這個可由FFT的系數算出來。

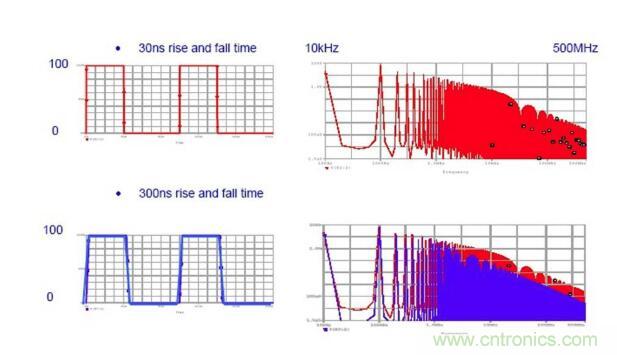

波形的斜率對干擾的高頻部分影響非常大。低頻部分幾乎沒有影響。低頻部分主要由波形的幅度和高電平部分的寬度決定的,但高頻部分大幅度下降的轉折點為1/(3.14*tr),所以tr越大時,轉折點的頻率越低,高頻下降越大。

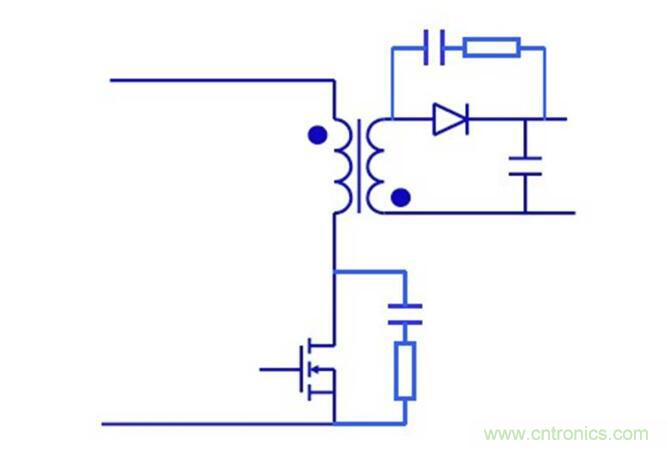

所以我們應該想到降低斜率的措施,緩沖電路。
小結:
● 電壓和電流波形都有很豐富的頻率成分。
● 超過200M時由于幅值已經很低,所以影響很小。
● 波形影響低頻部分。
● 上升沿和下降沿影響高頻部分。
● 占空比對個頻譜幅值有一點影響。
可以看到電磁干擾的過程并不簡單,但也并非復雜難解。只有在充分理解EMI的原力之后才能對EMI進行行之有效的規避和抑制,希望大家在閱讀過本文后能對EMI有進一步的了解。
(來源:電磁兼容EMC,作者:王東良)
