聲表面波濾波器（SAWF）是利用壓電陶瓷、鈮酸鋰、石英等壓電石英晶體振蕩器材料的壓電效應和聲表面波傳播的物理特性制成的一種換能式無源帶通濾波器，是一種采用石英晶體、壓電陶瓷等壓電材料，利用其壓電效應和聲表面波傳播的物理特性而制成的濾波專用器件。
SAW濾波器廣泛應用于彩色電視機、手機、GPS定位、衛星通訊和有線電視等電器設備。
聲表面波濾波器特性
1、性能穩定：可靠性高，抗干擾能力強，不易老化。
2、使用方便：裝配時只需插入和焊接即可，無需調節等其他操作。
3、選擇性好：選擇性一般可以達到140dB左右，可確保圖像的清晰度。
4、頻帶寬：動態范圍大，并且中心頻率不受信號強度的影響，能確保圖像、彩電、聲音的正常傳輸，不會相互干擾。
5、插入損耗較大：使用時需在前級加寬頻帶放大器，以補償插入損耗。
SAW聲表濾波器的特性，正適應了現代通信系統設備以及移動通訊輕薄短小化和高頻化、數字化、高性能、高可靠性等方面的要求。
但是SAW聲表濾波器也有其不足之處：所需基片材料價格昂貴，另外對基片的定向、切割、研磨、拋光和制造工藝要求高，受到基片結晶工藝苛刻和制造精度要求嚴的影響。
聲表面波濾波器內部結構
SAW濾波器內部結構是在具有壓電特性的基片材料拋光面上制作兩個聲電換能器－叉指換能器（Interdigital Transducer，IDT），分別用作發射換能器和接收換能器。

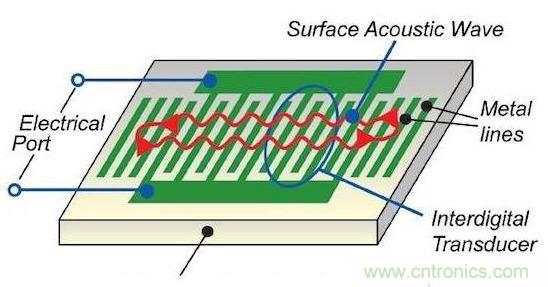

表面波濾波器內部結構示意圖及符號如上圖所示。它是以石英、鈮酸鋰或釬鈦酸鉛等壓電晶體為基片，經表面拋光后在其上蒸發一層金屬膜，通過光刻工藝制成兩組具有能量轉換功能的交叉指型的金屬電極，分別稱為輸入叉指換能器和輸出叉指換能器。當輸入叉指換能器接上交流電壓信號時，壓電晶體基片的表面就產生振動，并激發出與外加信號同頻率的聲波，此聲波主要沒著基片的表面的與叉指電極升起的方向傳播，故稱為聲表面波，其中一個方向的聲波被除數吸聲材料吸收，別一方向的聲波則傳送到輸出叉指換能器，被轉換為電信號輸出。
在聲表面波濾波器中，信號先后經過電-聲和聲-電的兩次轉換，由于基片的壓電效應，則叉指換能器具有選頻特性。顯然，兩個叉指換能器的共同作用，使聲表面波濾波器的選頻特性較為理想。
