專家特授:串?dāng)_探秘-包地與串?dāng)_
發布時間:2015-05-27 來源:陳德恒 一博科技 責任編輯:sherry
【導讀】包地與串?dāng)_一直是業界非常關心的一個問題,圍繞著它的爭論非常多,那到底包地好還是不包地好呢?高速先生嘗試著從理論和實際測試上來給大家做一個分析。
為了驗證他,高速先生做了以下幾種情況:
所有的走線都是9mil的微帶線,從左到右第一組走線的空氣間距為9mil,第二組間距為27mil,為27mil的間距并且在中間加了一組地線。

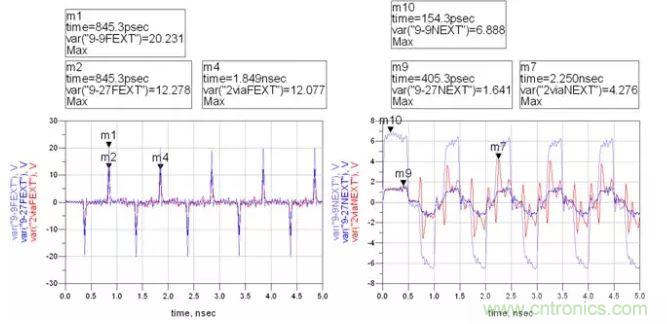

將信號線的兩端端接,并給干擾線加上一個1GHz的周期信號時,測試結果如下:
可以很明顯的看到,加入地線后,近端串?dāng)_反而加大了,出現了類似于遠端串?dāng)_的脈沖信號。
這是由于實際上地線也是線,端接到地的點會產生一個反射系數為-1的反射。
由于近端串?dāng)_是連續的,假如傳輸線無損,并且傳輸延時足夠長的話,這個-1反射系數會讓傳輸線上的近端串?dāng)_抵消。
但是遠端串?dāng)_是一個類脈沖信號,這個-1的反射系數使得遠端串?dāng)_在地線上來回反射,并且不斷的影響著靜態線的近端接收。

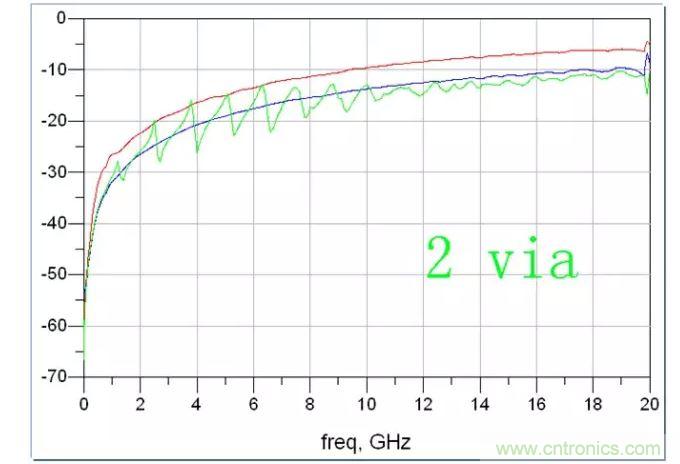

從S參數中,我們可以很明顯的看出這樣一個周期性的來回反射對靜態線的影響:
圖中紅色為9-9走線,藍色為9-27走線,綠色為地線后的走線。
所以高速數字信號走微帶線并且包地完全就是作死的節奏啊。
注意前文中的一句話,近端串?dāng)_實際上是會被抵消掉的,所以上下介質層介電常數基本相同的帶狀線包地還是可以對串?dāng)_進行一定的抑制作用。
