濾波網絡與拓?fù)潢P(guān)系
(輸入輸出)濾波網絡在電路中的地位，拓?fù)潆姼?變壓器)是拓?fù)湫枰瑸V波電感是紋波需要，只有當拓?fù)潆姼胁蛔阋詽M足紋波要求時，才使用濾波電感(增加LC濾波網絡)。
這意味著：
1、如果拓?fù)潆姼袧M足紋波要求，可以不要濾波電路。
2、當拓?fù)潆姼胁荒軡M足紋波要求時，才另外單獨考慮濾波電路。
3、拓?fù)潆姼械闹饕蝿?wù)是應對拓?fù)湫枰哪芰哭D(zhuǎn)移，而不是應對紋波的。
4、濾波電路的唯一任務就是濾波，不干別的。
濾波網絡與拓?fù)涞年P(guān)系：

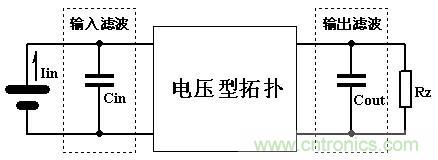

所有電壓型拓?fù)淇偪梢赃@樣表達：
其中，輸入電容Cin、輸出電容Cout都的拓?fù)湓试S的，甚至是拓?fù)浔仨毜摹?br />
同時，Cin、Cout也可以理解為拓?fù)浔旧淼?、自帶的濾波電路。
這里，虛線內的濾波網絡現在是一個電容，也就是二端濾波網絡，但是它也可以是三端甚至四端網絡。
注意：圖中沒有任何電感，拓?fù)涞碾姼?或者變壓器)在拓?fù)淠K內沒有畫出來。
[page]
輸出濾波網絡
對于大多數電壓型拓?fù)涠?，輸出端總有一個電容Cout，而且這個電容就是濾波的意思。
一般情況下，我們總可以通過調整Cout的大小滿足任何需要的紋波要求。
然而在某些情況下，我們無法通過調整Cout的大小獲得需要的輸出紋波，比如：
1、滿足需要的紋波時，需要的Cout太大，成本和體積不允許。
2、在接近短路運行時(比如電焊機或者點焊機)，普通電容的電流指標不能滿足要求。
3、某些應用不允許太大的Cout存在，比如逆變系統，太大的Cout將導致控制的困難。
4、出于可靠性的考慮，在輸出端不使用電解電容。
5、高精度電源，由于電容ESR的存在，始終達不到要求的輸出紋波指標。
怎么辦呢?
其實很簡單：

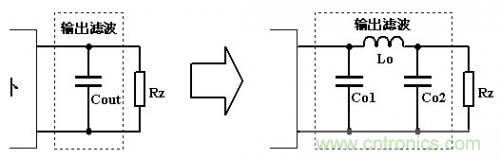

1、找出能夠接受的電容
2、把這個電容一分為二
3、中間放一個適當?shù)碾姼?br />
4、調整這個電感直到滿足輸出紋波的要求。
幾點說明：
1、一般電源都是輸出有功功率，即阻性負載，這時我們直接取Co1 = Co2濾波效果最好。
2、即使負載有部分感性成分，因?yàn)橐话鉉o2都比較大，其容抗足以應付較大的感性負載沖擊，一般不必考慮加大Co2.
3、容性負載(比如電解電源和充電電源)時，可考慮減小Co2(即突出Co1)，大幅度減小也沒有關系。
4、電焊電源可以(應該)取消Co2.
5、諧振負載(比如超聲波電源、感應加熱電源)慎用此法。
6、濾波就是濾波，別和拓?fù)淅锩娴碾姼袛囋谝黄?，只有這樣才能達到最好的效果。
7、除特殊情況外，不建議使用兩極或多級LC濾波，在總電容量和總用銅用磁量相當?shù)那闆r下，單級濾波紋波效果最好，也不會產生駐波干擾。
[page]
設計舉例(典型)輸出濾波

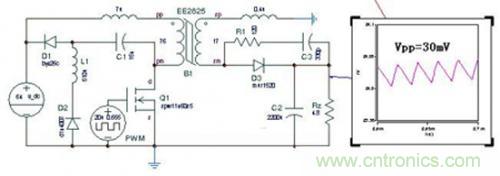

將就上一貼的50KHz、100W(120W)反激電源為例，當前紋波指標為30mV。
現在要求達到2mV的紋波精度。
方法一：加大輸出濾波電容：
將現用濾波電容C2的2200uF增加15倍，即33mF，輸出紋波則對應降低15倍(沒考慮ESR)，即等于2mV.
如果覺得33mF25V的海量電解不好找，或者不合算.
方法二：增加一級LC濾波：

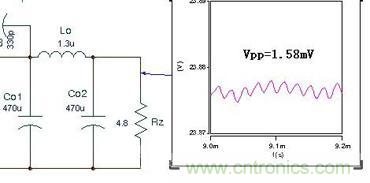

當Co1 = Co2 = 470uF時，配合一個5A 1.3uH的電感，輸出(與PWM同頻的)紋波即可下降到1.6mV以下?；蛘撸?br />
當Co1 = Co2 = 330uF時，配合一個5A 2.2uH的電感，輸出紋波即可下降到2.0 mV左右?？梢?，即使增加一點點LC濾波。對輸出紋波、成本、體積的改善都是非常顯著的。
再來看這個濾波電感的工況：
電流的直流成分5.0A，交流成分0.1A左右，大約只占2%.也就是說，這個電感基本上就是個直流偏電感，交流成分甚微。這意味著可以不必使用高級材料，也不考慮集膚效應，用普通鐵粉芯磁環單股繞制即可。

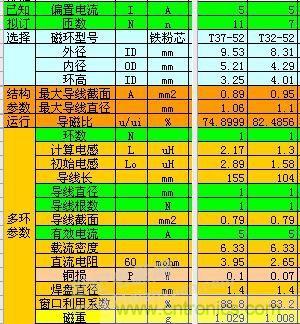

下面是這個電感的設計參數：
小結
其實呢，我們在輸出端增加LC濾波網絡是很簡單的事情，直接把濾波電容一分為二、(隨便)然后插入一個電感(不插入電感等效于原電路)，就會發現一個奇妙的效果，那就是濾波效果顯著提升，而且效果總是比單電容濾波效果好。因此，工程師們應該要隨時變換思維，如果我把濾波電容分成兩個會怎么樣，會不會更好？這樣既提高了濾波效果，又降低了成本。不用算，肯定比單電容好。
