中心議題：

• 四路無線遙控開關的設計

解決方案：

• 遙控器發射部分采用315MHz無線數據發射模塊
• 接收部分采用超再生式接收模塊

　　
引言
　　
目前市場上有很多無線遙控產品出售，質量參差不齊，有些還使用LC振蕩器，頻率漂移嚴重，性能不好。本文介紹一種性能穩定、價格便宜的無線遙控組件。該模塊工作頻率為315MHz,采用聲表諧振器SAW穩頻，器頻率穩定度極高，當環境溫度在一25℃-+85℃之間變化時，頻飄僅為3ppm/度。它與編解碼集成PT2622/PT2722配套使用時，可以實現遙控、遙測、數據采集、生物信號采集等功能。
　　
1 PT2262/2272
　　
編碼芯片PT2262/2272是臺灣普城公司生產的CMOS工藝制造的低功耗低價位通用編碼/解碼電路，是一對帶地址、數據編碼功能的無線遙控發射/接收芯片。
　　
發射芯片PT2262將載波振蕩器、編碼器和發射單元集成于一身，使發射電路變得非常簡潔。它工作電壓范圍寬（-15V-2.6V），其中A0一A1l為地址管腳，用于進行地址編碼，可置為"0","1"或"f"（懸空）。DO-D5為數據輸入端，有一個為"1"即有編碼發出，內部下拉。TE為編碼啟動端，低電平有效。OSCl、OSC2分別為振蕩電阻的輸入和輸出端，外接電阻決定振蕩頻率。設定的地址碼和數據碼從17腳串行輸出，平時為低電平，可以直接調制發射模塊發射信號。
　　
PT2272通常有L4、L6和M4等后綴輸出形式。L4、L6是4路和6路自鎖存輸出，M4則是四路非鎖定輸出。而鎖存功能是指，當發射信號消失時，PT2272的數據輸出端仍保持原來的狀態，直到下次接收到新的信號輸入。PT2272的非鎖存功能是指當發射信號消失時，PT2272的對應數據輸出位即變?yōu)榈碗娖郊磾?shù)據腳輸出的電平是瞬時的，而且和發射端是否發射相對應，可用以類似點動的控制。
　　
2四路遙控器的工作原理
　　
2.1發射部分
　　

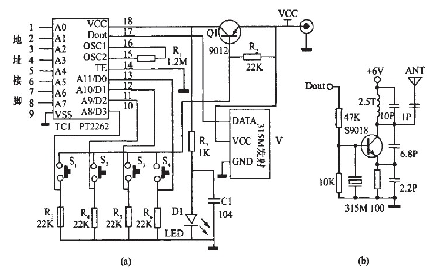

發射部分電路原理圖如圖1中所示。


圖1 發射部分電路原理圖

　　
該部分電路主要由315MHz無線數據發射模塊和編碼集成PT2262組成。該無線發射模塊原理圖如圖1中所示，它具有較寬的工作電壓范圍3-12V,當電壓變化時發射頻率基本不變，和發射模塊配套的接收模塊無需任何調整就能穩定地接收。當發射電壓為3V時，空曠地傳輸距離約20-50m,發射功率較??；當電壓5V時約100-200m）當電壓9V時約300-500m;當發射電壓為12V時，為最佳工作電壓，具有較好的發射效果，發射電流約60毫安，空曠地傳輸距離700-800m,發射功率約500mW.當電壓大于12V時功耗增大，有效發射功率不再明顯提高。發射模塊采用ASK方式調制，以降低功耗。當數據信號停止時發射電流降為零，數據信號與DF發射模塊輸入端可以用電阻或者直接連接而不能用電容耦合，否則DF發射模塊將不能正常工作。數據電平應接近DF數據模塊的實際工作電壓，以獲得較高的調制效果。
[page]　　
平時沒有按按鈕時，三極管Q截止，編碼集成ICl處于斷電狀態，無線數據發射模塊沒有發射信號。當按鈕S1一s4任何一個按下時，三極管Q1導通，編碼集成ICI開始工作，它根據數據輸入端Do-D3的電平進行編碼，編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字。該編碼信號經無線數據發射模塊V1進行調制后經天線發射到周圍的空間。如果按鈕一直按住則發射模塊連續發射無線信號。當編碼集成ICI（PT2262）第17腳為低電平期間315MHz的高頻發射電路停止振蕩，所以高頻發射電路完全受控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100%的調幅。

2.2接收部分
　　

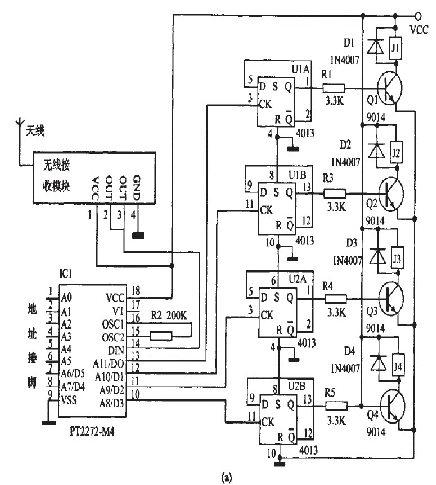

接收部分的電路原理圖如圖2中所示。

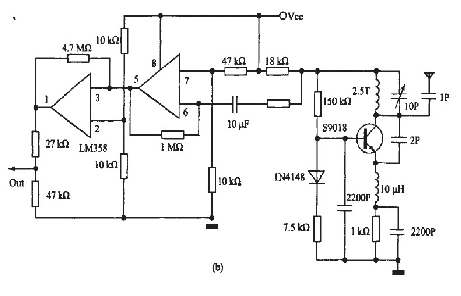

圖2接收部分電路原理圖

　　
該部分電路主要由315MHz無線數據接收模塊、解碼集成PT2272,D觸發器4013和繼電器電路組成。
　　
315MHz無線數據接收模塊有超再生式接收模塊和超外差式接收模塊兩種，超再生和超外差電路性能各有優缺點。超再生式接收模塊接收靈敏度為-105dBm,抗干擾能力差，頻率受溫度漂移大，采用帶骨架的銅芯電感將頻率調整到315MHz后封固，這與采用可調電容調整接收頻率的電路相比，溫度、濕度穩定性及抗機械振動性能都有極大改善。超外差式接收模塊抗干擾能力較強，自身輻射極小，背面有網狀接地銅箔屏蔽，可以減少自身振蕩的泄漏和外界干擾信號的侵入；輸出端的波形在沒有信號時比較干凈，干擾信號為短暫的針狀脈沖，不象超再生式接收電路會產生密集的噪聲波形，但近距離強信號時可能有阻塞現象。
　　
本制作使用后綴為M4的PT2272解碼芯片（PT2272一M4）。PT2272工作電壓為5V,其中A0一A11為地址管腳，用于進行地址編碼，可置為"0","1"或叩''''''''（懸空），但必須與PT2262一致，否則不解碼。D0--D3為數據管腳，當?shù)刂反a與PT2262一致時，數據管腳輸出與PT2262數據端對應的高電平，鎖存型只有在接收到下一數據時才能轉換。DIN為數據信號輸入端，來自接收模塊輸出端。OSCl、OSC2分別為振蕩電阻的輸入和輸出端，外接電阻決定振蕩頻率。VT為解碼有效確認端，高電平有效。[page]
　　
平時無線接收模塊D1沒有接收到空間的315MHz信號時，輸出的只是干擾信號，解碼集成PT2272一M4（ICl）輸出端DO-D3均為低電平。
　　
當無線接收模塊收到空間的315MHz信號時，經放大、變頻、濾波等處理后輸出控制信號，送到解碼集成ICl第14腳進行解碼。只有PT2272的地址端的電平狀態與發射部分的PT2262的地址端一致時，對應的數據端才有高電平輸出。本制作的地址為FFFFFF,即全部懸空，制作時也可以改變自己決定地址碼，最重要就是不要相互干擾。由D觸發器4013構成的雙穩態電路，當輸入端CK為上升沿時輸出端Q翻轉，輸出的電平通過控制繼電器的斷通，從而控制用電器的工作狀態。

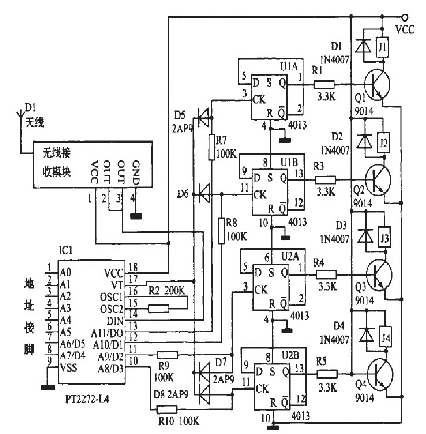

圖3接收部分用PT2272L4的電路圖

　　
將圖2（a）中的PT2272--M4改為PT2272--L4,則四路輸出就有非鎖狀態變?yōu)樽枣i定狀態。在這種情況下，怎么才能實現將其中的某路輸出由自鎖定狀態變?yōu)榉亲枣i定狀態變呢？如圖3所示，由于接收指示端第17腳只有接收解碼正確才輸出為高電平，發射機不工作時它轉為低電平。編碼信號發射時，13腳鎖定輸出離電平，17腳同時為商電平，D5截止，13腳的輸出接飚為高電平輸出；當編碼發射器停止發射時，譯碼器沒有接收翻正確信號，雖然13腳已鎖定成了高電平，但17腳融轉為低電平，使二極管D5正偏導通，將13腳經R?輸出的高魄乎下拉為0.7V以下，D用鍺二極管2AP9則輸出電平更低。
　　
所以輸出接口在未解碼時就為低電平輸出了，即為非鏤狀態。所以如果將蠶2（a）中酶PT2272--M4改為Pr2272~L4,相應的將原理網圖2（a）改為圖3,也能實現同樣的功能，即四路非鎖狀態。如果將某一路改為蠢錟狀態，將耀應的二極管去掉幫霹。鍘如，去掉D5,就將PT2272--L4的第13腳的非自鎖定輸出改為錟定輸出。
　　
3安裝與調試
　　
該電路使用DF無線數據收發模塊和編解碼集成PT2262/PT2272一M4.接收部分T1為6V電源，電器可戮報據控翩電器鶼功率選用不同豹燮號。其他元器件沒有特別要求。將元件牢固、無誤地焊接在根據原理圖刻制的線路板上，連接好線路板和無線發射/接收模塊之聞的電源線和信號線酃可。
　　
電路制作好詹，確認無誤就可以接逶電源調試，先不用接用電器，按發射部分的按鈕，如果聽到繼電器動作可靠，再接上用電器，這時如果繼電器質量完好一般都霹潑正常工作。
　　
發射部分電路為了減少體積，可以使用鈕扣電池或者遙控器專用電池。電壓不同遙控的距離也不同。接收部分電路可以裝在塑料盒內，四個繼電器就是四個開關，這樣就翩成了四路遙控開關。
