高帶寬電流和電壓感測



EV充電器應用將電流和電壓感測用于三個主要功能：監視、保護和控制。在電動汽車充電器中，來自電網的能量轉換通常分為兩級。功率因數校正級將電網電壓轉換為穩定的直流母線電壓。然后，DC/DC級將DC電壓轉換為適合EV電池組的電壓。



圖2所示為EV充電站的框圖，其中電流檢測位置標記為A，電壓檢測位置標記為V。



圖2：電動汽車充電站框圖



功率級中SiC和氮化鎵（GaN）開關的使用日益增加，提高了工作頻率（數百千赫茲至幾兆赫茲），同時提供了更高的效率和更高的功率密度。這些功率級需要精確感測快速開關電流確?？刂骗h(huán)路可靠運行，從而確保轉換器穩定運行?？焖夙憫?yīng)時間、整個溫度范圍內的線性運行以及精確的電流和電壓感測對于所有具有高壓級的高功率系統都至關重要。



電流檢測的半導體技術可大致分為直接和間接感測方法。直接感測方法包括通過采用隔離放大器或隔離Σ-Δ轉換器進行基于分流電阻器的檢測。分流電阻上的壓降通常為50 mV或250 mV（以將電流電阻損耗降至最低），構成該級的輸入。



對于隔離放大器，將縮放的低壓信號發送到外部控制器，以在保持電氣隔離的同時對高電壓軌上的電流進行精確測量。



隔離式Σ-Δ轉換器將分流器兩端的壓降直接調制為數字比特流，當直接與微控制器的Σ-Δ接口連接時可實現更高的帶寬。更高的信號帶寬可確保快速、精確的電流測量以及開關信號的精確表示，從而控制轉換器的功率級。



與基于具有基本一次性校準的霍爾效應解決方案相比，采用基于分流器的傳感是更優的，該方法可在溫度范圍內實現更高的直流精度。由于基于分流器的解決方案對外部磁場不敏感，因此其精度更高，尤其是存在低電流時?；诜至髌鞯慕鉀Q方案在整個電壓范圍內都呈線性，尤其是在過零和磁芯飽和區域附近。與霍爾效應傳感器相比，該解決方案還提供了高達5 kV的增強隔離，并減小了外形尺寸。



間接方法涉及感測載流導體周圍的磁場。例如，霍爾效應傳感器通過測量導體周圍產生的磁場來間接檢測流過導體的電流。開環霍爾效應傳感器的帶寬高達1 MHz。閉環傳感器的帶寬為350 kHz，與開環霍爾效應傳感器相比具有更佳的性能，但成本也更高。



鑒于其出色的帶寬和響應時間，開環和閉環霍爾效應傳感器可在短路條件下（尤其是在高頻下進行切換時）為分流解決方案中的SiC開關提供更佳的保護。SiC開關的短路耐受時間通常為1-3 µs，且需要快速檢測以防止短路。與基于霍爾效應的解決方案相比，串聯分流器兩端的壓降會導致散熱和功率損耗，尤其是當測量的電流增加時。



隔離式柵極驅動器



高速柵極驅動器對于構建具有高效率、高功率密度且可靠和穩固的電源模塊至關重要。柵極驅動器在控制器上的脈寬調制器和大功率開關之間進行連接。基于大功率SiC/IGBT的功率模塊要求柵極驅動器具有以極高的速度產生和吸收峰值電流的能力，以最大程度地縮短了導通和關斷的過渡時間，從而將開關損耗降至最低。柵極驅動器必須：



•   靈活使用具有寬操作電壓和不同類型電源開關的同一驅動器。

•   可在嘈雜的環境和極端溫度條件下運行。

•  具有最小的導通傳播延遲，可實現場效應晶體管（FET）的更快切換，使體二極管的導通時間最小化，從而提高效率。

•   具有良好的延遲匹配，以確保以最小的導通延遲差驅動并聯的金屬氧化物半導體場效應晶體管（MOSFET）。



對于高電壓應用，增強型隔離式柵極驅動器可提高系統抵御電涌（CMTI）、由電勢差引起的泄漏電流以及其他可能損壞系統異常事件的能力。



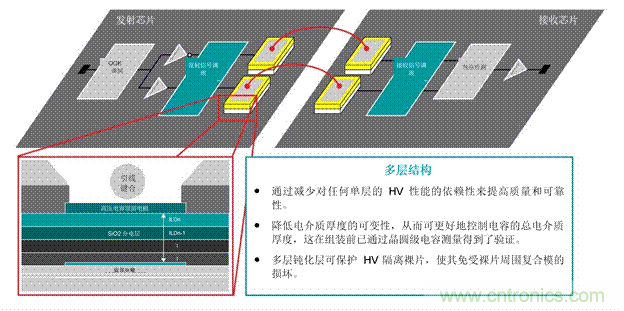

基于控制器的位置，控制器和驅動器之間可能需要隔離。傳統的隔離方法是使用非隔離柵極驅動器和分立的變壓器實現隔離。集成式隔離柵極驅動器的傳播延遲與分立式變壓器解決方案相似或更佳，而且占用的面積減少了50％。此外，集成時的隔離柵極驅動器以提供大于100 V/ns的CMTI，該數字明顯高于分立解決方案所能達到的數字。CMTI是決定柵極驅動器魯棒性的關鍵參數。



為了使轉換器可靠運行，需要柵極驅動器中的保護功能。由于具有提高功率密度和效率的優點，SiC和GaN已成為各類應用中硅IGBT的潛在替代品。SiC MOSFET具有更嚴格的短路保護要求；與IGBT約10 µs相比，短路耐受時間為1-3 µs。集成到柵極驅動器的DESAT管腳對于在檢測短路時提供快速響應至關重要。集成的欠壓鎖定和有源Miller鉗位對于防止半橋應用中FET的誤導通也至關重要。



對具有自然對流冷卻功能的便攜式直流快速充電器（可輕松拿起并存放在EV行李箱的背面）的需求正推動設計具有最新功率密度和效率的EV充電器的發展。具有集成柵極驅動器的基于GaN的開關可提供導通電阻、快速開關和低輸出電容，從而有助于功率密度提高多達三分之一的EV充電器的設計。EV充電器中常用的諧振架構也將從零電壓和零電流開關中受益，這些開關可減輕開關損耗并提高整體系統效率。



結論



在電動汽車充電站中使用的電源轉換器中，高功率密度、可靠性和魯棒性變得越來越重要。隨著功率和電壓水平的提高，保護人員和設備免受危險操作條件的影響至關重要。



目標于高功率密度和高效率充電器的制造商將采用基于IGBT、SiC和GaN的功率轉換器，其開關頻率從幾百赫茲到幾兆赫茲不等。高頻電流和電壓傳感器對于這些平臺的開發至關重要。



智能柵極驅動器技術將實現必要的高電壓電平、快速開關速度以及快速保護的需求。鑒于過去十年來半導體技術的飛躍發展，在短暫的休息時間里將EV充滿電將很快實現。
