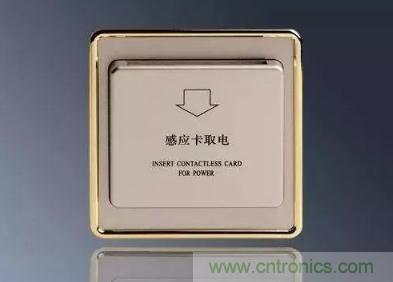

插卡取電開關主要是應用于酒店、賓館。解決在空房狀態下，切斷房間的電源。從而達到用電安全和節能。



插卡取電開關使用說明：



門卡插入專卡取電開關中，即可使用客房內的照明、電視、空調等設備，當客人離開客房時取出房門卡（客人外出客房一定要拔卡出來，因?yàn)榭腿朔祷乜头繒r需要房門卡來開門），房間的總電源自動延時15秒內即可斷電，既可節電亦能使客房用電更加安全。





插卡取電開關的供電：



一般為強電220V供電，采用大功率30A繼電器，負載6600W，滿足酒店客房的用電負載；取電開關上有發光LED藍光指示燈，符合現代酒店潮流并方便客人夜間操作。



插卡取電開關的組成：



一般插卡取電開關都有三部分電路組成:高低壓電源轉換部分、識別卡部分和輸出部分。其中電源的轉換由多種方式，如開關電源式、阻容降壓式、變壓器式等。高低壓轉換部分將交流電通過整流降壓為直流低壓電源供給識別部分和輸出部分 識別卡部分通過檢測插入的卡是否符合預設的標準，輸出部分得到識別卡部分的符合標準信號，接通交流電源(火線)。



補充：插卡取電開關可以根據房間不同的負載要求，有30A、40A等。





插卡取電開關的分類和發展歷程：



1)，機械式取電開關:



早期的取電開關實際上是一個機械翹板開關，通過插入鎖匙牌，將電源的兩個觸點導通。從而實現客人離開房間時，取出鎖匙牌的同時，觸點斷開，切斷房間電源。熟悉此原理的住店客人有時會用梳子等類似鎖匙牌的硬片狀物插入開關，同樣能取電，所以不能根本解決用電的安全和節能。目前幾乎已淘汰。



2)，光電式取電開關:



隨著磁卡酒店鎖的問世，開門、取電只需要一張磁卡，就出現了光電式取電開關。其原理為通過插卡導通或者阻斷一對紅外線，控制電路檢測紅外線的通斷，通過繼電器輸出電源的通斷。此原理的取電開關也稱通用型取電開關。目前還有少數酒店使用。



3)，IC卡取電開關:



主要適用于通過接觸式IC卡取電，主要是檢測IC卡的芯片管腳，判斷有無卡插入和插入的是不是IC卡來輸出電源的通斷。目前所占市場比例也比較少。





4)，低頻卡取電開關:



適用于125KHz的非接觸式感應卡，如EM,TEMIC,TI等感應卡，主要是檢測卡的頻率，是否符合125KHz來輸出電源的通斷。目前市場比例較大。



5),高頻卡取電開關:



主要適用13.56MHz高頻感應卡，如MIFARE的S70,S50、還有國產的復旦卡等，通過識別此類卡的ID是否符合標準來輸出電源的通斷。目前市場應用較多。



以上5種類型都是識別開門卡的類型。還有識別房間號和識別事件類型。





6)，識別房號型取電開關:是?？▽Ｓ瞄_關之一，通過讀取開門卡內的房間地址數據，進行比較是否是該房間的卡來輸出電源的通斷。有少部分酒店使用。需要與酒店鎖共享寫卡數據。



7)，識別時間型取電開關:是?？▽Ｓ瞄_關之一，通過讀取開門卡內的房間地址和時間數據進行比較是否是該房間的有效時間內的卡來輸出電源的通斷。少部分酒店使用。需要與酒店鎖共享寫卡數據。





插卡取電開關和普通面板開關的區別：



由插卡取電開關的原理和組成結構可知，插卡取電開關和普通的面板開關相比：



1，相似點：



1，都是靠通斷電路來達到控制的目的，并且控制的都是火線。



2，接線方式基本相同，開關控火不控零。

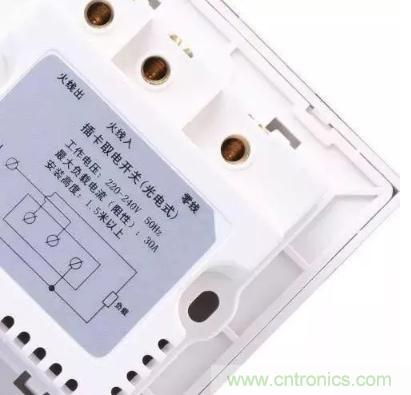

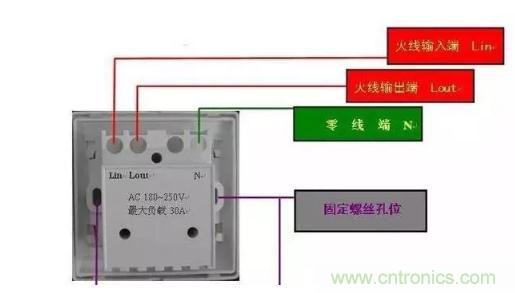

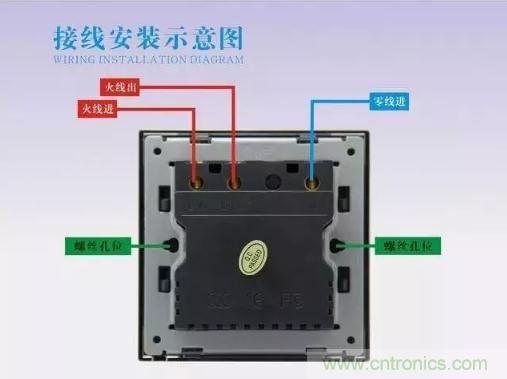

注意：普通面板開關里面一般只有兩根線：火線進和火線出，而插卡控制開關一般三根線：火線進，火線出，零線。





2，不同點：



1,結構不同。



普通開關只是簡單的機械式按下開，按上關，插卡取電開關里面是自動識別卡系統控制的，重點在于控制，并且?guī)в欣^電器，整流模塊，小型變壓器等。



2，應用不同。



普通照明面板開關一般都單獨存在于家庭用電的支路控制當中,例如；單獨控制一盞燈。而插卡取電開關一般都裝設在房間的干路控制當中，控制著酒店的所有用電器，類似于空氣開關。



3，功能不同。



普通的家用面板開關只有開關功能，而插卡取電開關除了開關功能之外，還具有弱電信息識別，斷電延時等功能。
