大神分享電路原理圖識圖心得及電路分析方法
發布時間:2019-10-14 責任編輯:xueqi
【導讀】識圖是從事電子技術工作人員的一項基本功,通過識圖可以幫助人們?nèi)ケM快地熟悉設備的構造、工作原理,了解各種元器件、儀表的連接以及安裝;識圖也是進行電子制作或維修的前提;識圖也有助于我們迅速熟悉了解各種新型的電子儀器及設備。以下大神給大家分享電路原理圖識圖心得及電路分析方法。
電子電路圖一般由電路原理圖、方框圖和裝配(安裝)圖構成,其中電路原理圖是電子電路圖的重要組成部分,它是由各種代表實際電子元器件的符號(圖形、文字)及注釋性字符組成的。
從電路原理圖我們可以看出每個電子元器件的具體參數(如型號、標稱值)及各個元器件之間的連接關系。
電子電路原理圖的識圖方法
識讀電子電路原理圖必須了解掌握一定的電子技術的基本知識,但是,即使具備一定的電子技術基礎知識,在剛開始接觸電路圖時也會感到有些困難。

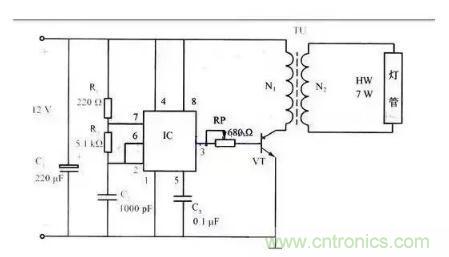

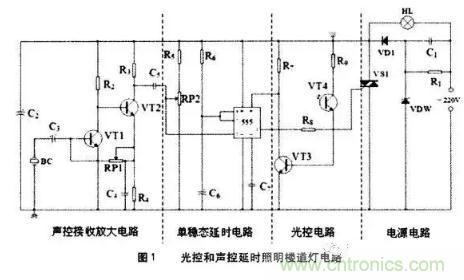

但從多年從事電子技術教學的經驗中,我覺得識讀電子電路原理圖還是有一定方法可以遵循的,下面分享一些結合光控和聲控延時照明樓道燈電路(圖1)做的總結。
1,將電路解體分塊,分成若干單元電路
一些復雜的電路,通??梢园凑针娐匪鶎?shí)現的功能分為幾個部分,這樣可以把一個復雜的電路分解成若干簡單的電路來分析, 簡化了分析電路的難度。
如光控和聲控延時照明樓道燈電路可分解成聲控接收放大電路、單穩態延時電路、光控電路和電源電路四個部分,每個部分的分界線如圖1 所示(注:C2屬于電源電路部分)。
又如調幅收音機電路可以分解成輸入回路、混頻、中放、前置低放、功放這幾個單元電路。
2,掌握典型單元電路的結構及特點
常見的典型單元電路有放大電路、振蕩電路、濾波電路等。這些單元電路通常是以三極管或集成電路作為核心器件來組成的,并具 備一定的結構形式,一些復雜的電路都是在這些典型單元電路基礎上進行擴充來構成的。
如放大電路通常是以三極管或集成運放為核心的單元電路,它的結構特點是 有一個輸入端和一個輸出端;振蕩電路通常也是以三極管或集成運放為核心的單元電路。
它的結構特點是沒有對外的電路輸入端,在三極管或集成運放的輸入端與輸 出端之間接有一個具有選頻功能的正反饋網絡;濾波電路通常以集成運放為核心,它的結構特點是含有電容器或電感器,并在輸出端與輸入端之間接有反饋元件。
在圖1中,聲控接收放大電路是以三極管VT1、VT2為核心的單元電路,光控電路是以VT3為核心的單元電路。
又如在觸發器電路中,基本RS觸發器作為存儲 單元電路是構成其它復雜觸發器的基本邏輯單元,如同步RS觸發器,是在基本RS觸發器的基礎上再增加兩個與非門形成的。
主從RS觸發器又是由兩個同步RS 觸發器構成的,主從JK觸發器則又是在主從RS觸發器的基礎上再增加兩個與門而形成的。
可見,同步RS觸發器、主從RS觸發器、主從JK觸發器都是在基本 RS觸發器基礎上進行逐步擴充而形成的,基本RS觸發器是構成這些復雜觸發器的基本邏輯單元,掌握它為我們研究后面幾種類型觸發器打下基礎。
3,了解電源電路的特點
電子電路通常以直流穩壓電源作為電源給電路提供能量,直流穩壓電源通常由變壓、整流、濾波和穩壓四個部分構成,通過這四個部分的電 路,將交流電轉換成直流電。
如圖1中交流220V電壓經C1、R1降壓、VDW二極管限幅、VD1整流后,得到直流電壓經C2電容濾波以后,為整個電路提 供工作電壓。
又如一些門鈴電路、充電電路、開關電路,在給這些電路供電時,通常都是將220V市電經變壓器降壓、四個二極管組成的整流橋整流、電容濾波及 穩壓管穩壓這幾個環節將直流電轉變成交流電為電路提供穩定的電源。
4,將電路歸類,按類別研究電路
電子電路通??煞譃橐韵聨追N常見類別:報警電路、門鈴電路、振蕩電路、電源電路、照明與彩燈控制電路、開關與檢測電路、傳感 器應用電路、555定時器應用電路等。
上述每種類別電路雖然所采用的電子元器件不同,但電路實現的功能基本是相同的,所以可以從電路所實現功能入手來分析 電路。
另外,了解一些器件的典型電路結構及其特點,也為我們分析一些復雜電路帶來方便。
如555定時器典型電路主要包括用555定時器組成的單穩態觸發 器、多諧振蕩器、雙穩態觸發器,用這些典型電路可以構成相應的應用電路,如由555組成的單穩態觸發器可構成觸摸開關電路、定時器等。
由555組成的多諧 振蕩器可構成時鐘脈沖發生器等,由555組成的雙穩態觸發器可構成邏輯電平測試電路等。
如圖1,樓道燈所具備的延時功能就是由555定時器構成的單穩態觸 發器來實現的。
5,由淺入深研究某個類別電路
例如門鈴電路,我們可以先掌握簡單門鈴電路的原理,然后再進一步研究簡單變調門鈴電路、雙音調門鈴電路的原理,因?yàn)楹竺?兩種類型的門鈴電路是在簡單門鈴電路基礎上加以改進擴充而形成的。
如圖1,是光控和聲控延時開關電路,我們可以先從相對簡單的光控開關電路開始研究,在此 基礎上再研究光控延時開關電路,最后再研究聲光雙控延時開關電路就相對容易些了。
電路簡介
由金屬導線和電氣、電子部件組成的導電回路,稱為電路。在電路輸入端加上電源使輸入端產生電勢差,電路連通時即可工作。
電流的存在可以通過一些儀器測試出來,如電壓表或電流表偏轉、燈泡發光等。
按照流過的電流性質,一般把它分為兩種:直流電通過的電路稱為“直流電路”,交流電通過的電路稱為“交流電路”。
電路分析方法盤點
1,直流等效電路分析法
在分析電路原理時,要搞清楚電路中的直流通路和交流通路。直流通路是指在沒有輸入信號時,各半導體三極管、集成電路的靜態偏置,也就是它們的靜態工作點。
交流電路是指交流信號傳送的途徑,即交流信號的來龍去脈。
在實際電路中,交流電路與直流電路共存于同一電路中,它們既相互聯系,又互相區別。
直流等效分析法,就是對被分析的電路的直流系統進行單獨分析的一種方法,在進行直流等效分析時,完全不考慮電路對輸入交流信號的處理功能,只考慮由電源直流電壓直接引起的靜態直流電流、電壓以及它們之間的相互關系。
直流等效分析時,首先應繪出直流等效電路圖。
繪制直流等效電路圖時應遵循以下原則:電容器一律按開路處理,能忽略直流電阻的電感器應視為短路,不能忽略電阻成分的電感器可等效為電阻。
取降壓退耦后的電壓作為等效電路的供電電壓;把反偏狀態的半導體二極管視為開路。
2,交流等效電路分析法
交流等效電路分析法,就是把電路中的交流系統從電路分分離出來,進行單獨分析的一種方法 。
交流等效分析時,首先應繪出交流等效電路圖。繪制交流等效電路圖應遵循以下原則:把電源視為短路,把交流旁路的電容器一律看面短路把隔直耦合器一律看成短路。
3,時間常數分析法
時間常數分析法主要用來分析R,L,C和半導體二極管組成電路的性質,時間常數是反映儲能元件上能量積累快慢的一個參數。
如果時間常數不同,盡管電路的形式及接法相似,但在電路中所起的作用是不同的。常見的有耦合電路,微分電路,積分電路,鉗位電路和峰值檢波電路等。
4,頻率特性分析法:
頻率特性分析法主要用來分析電路本身具有的頻率是否與它所處理信號的頻率相適應。
分析中應簡單計算一下它的中心頻率,上下限頻率和頻帶寬度等。
通過這種分析可知電路的性質,如濾波,陷波,諧振,選頻電路等。
總結
以上是行業內工程師根據多年的學習、積累、摸索及實踐并參考相關書籍及資料總結的幾點電子電路原理圖的識圖方法。
其中前面三種方法主要是分析具體電路的常用方 法,后面兩種方法可供我們自學電路或進行教學時做以參考。這些方法有相通之處,即可以單獨使用,也可以融會貫通。
當然,電子電路原理圖的識圖方法還有很多,如按照信號的流程和變化、先找熟悉的元器件或電路、化特殊為一般等,我們可以根據具體電路和個人識圖習慣來進行選用。
另外,要想更好的識讀電子 電路原理圖,還需平時多看、多讀、多分析、多理解各種電路圖,積累適用于自己的識圖方法。
當然也可以多閱讀相關方面的書籍及資料,圖見多了,分析起來必然 更加得心應手,同時還應多向有經驗的同行請教學習,這些都可以不斷提高自己的識圖水平,使自己能夠快速、準確地讀懂電路原理圖。
