【導讀】這里選擇的是304/316不銹鋼材質的雙浮球開關，由于雙浮球的觸點容量、開關電流較小，不能直接接水泵，要控制小水泵或是電池閥，所以還選用了一個歐姆龍的小型繼電器，如果水泵功率大些的還要考慮加交流接觸器。本文將詳細講述雙浮球液位開關在家庭自動供水中的應用。
實物圖如下：

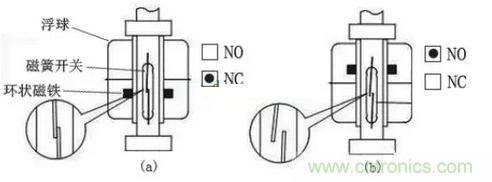

雙浮球內部開關原理如下：
圖：當水位下降時，環狀磁鐵下降，磁簧開關處于接通狀態；
圖：當水位上升時，環狀磁鐵上移使磁簧開關處于斷開狀態。

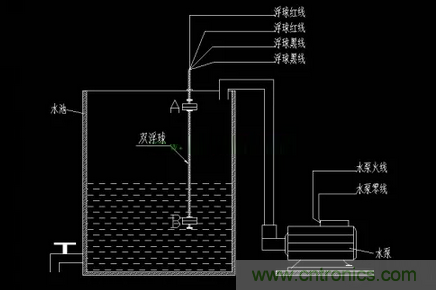

雙浮球開關安裝示意圖如下：

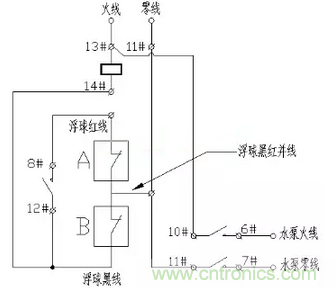

上圖中，A為雙浮球開關在水池中的上限位，B位下限位，控制的液位范圍即是AB限位之間的高度差。雙浮球開關有四根引線兩紅線、兩黑線，任意一根紅線和一根黑線接為一根合并線，這三根線經過一個小型繼電器控制小水泵，電路原理圖如下所示：
上圖中，6#與10#、7#與11#、8#與12#是繼電器常開觸點，13#與14#繼電器線圈觸點，A和B分別是雙浮球的上下限位開關。該電路只有當水位下降至最低限位之后才會工作。
1、當水位低至B處限位開關時，A、B處開關均處在接通狀態，繼電器線圈得電，所有常開觸點閉合，水泵運行；
2、當水位漲到A、B處限位開關之間時，B處開關斷開，A處開關仍然是閉合狀態，此時線圈被自鎖得電，水泵繼續運行；
3、當水位高至A處限位開關時，A、B處開關均處斷開狀態，線圈市電，常開觸點由閉合跳到斷開，水泵停止運行。
由此過程達到自動供水的目的，如果水壓不穩定，又要更好的控制水池液位，避免水池的水溢出，可以在繼電器6#和7#觸點接水泵的同時再并接一電池閥。個人覺得這個控制接線簡單，使用和維護都很方便。
本文敘述如有不妥之處請指教，謝謝！
