單控,雙控,三控,四控開關接線圖
發布時間:2019-01-29 責任編輯:xueqi
【導讀】今天就給大家分享一下關于單控,雙控,三控,四控的開關接線圖,相信看完這些,大家一定會有所收獲的。
1,先看看雙控
小技巧就是,兩個開關的L1L2同名的連一起

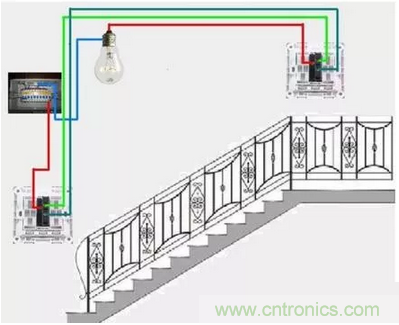

這種是樓梯雙控的布局
這種雙控帶插座,大同小異

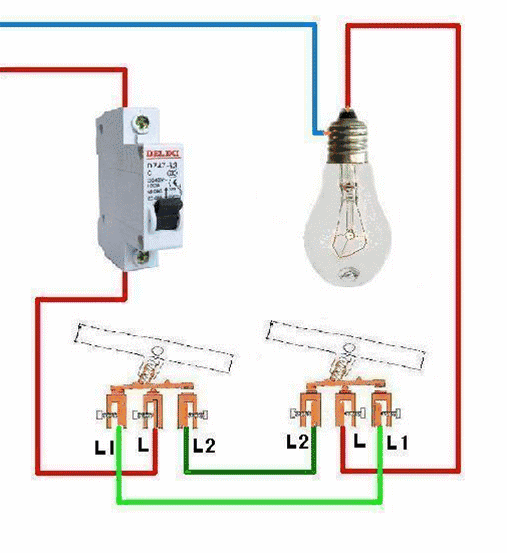

這個是開關的動態演示,便于理解
臥室雙控的布線圖
2,再看看三控

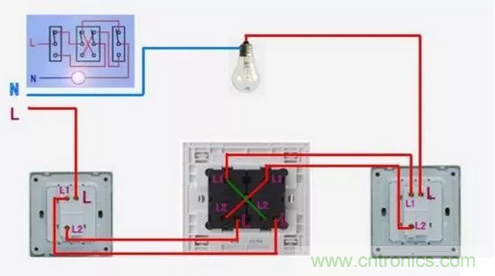

中間是個多控開關
有的朋友說中間可不可以用雙聯雙控開關,也是可以的。不過雙聯開關上有兩個開關,需用同時按下。
三控開關的布線
3,最后說說四控

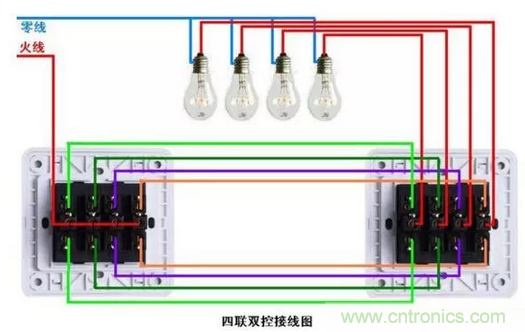

四聯雙控
這個稍微復雜一點

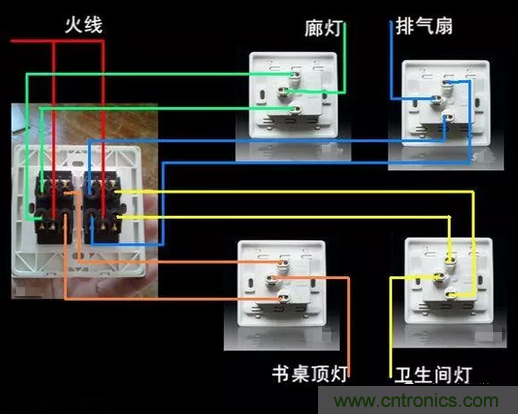

第一個是兩個四聯雙控同時控制四個燈,第二個圖是一個四聯雙控加四個單聯雙控。四控可以理解為總開關,其他四個開關又可以單獨控制。

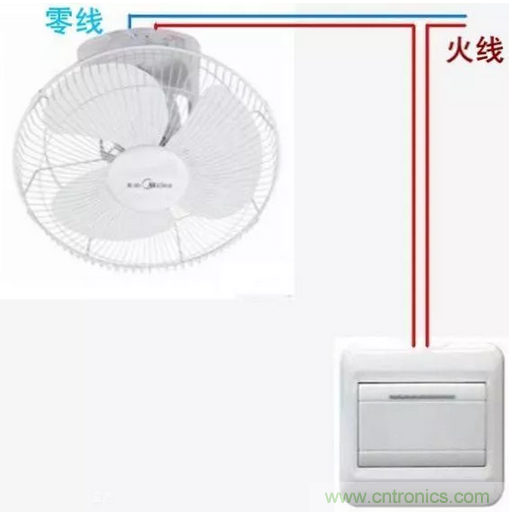

再補個常見的接電扇的圖
這個就是單聯單控的接線

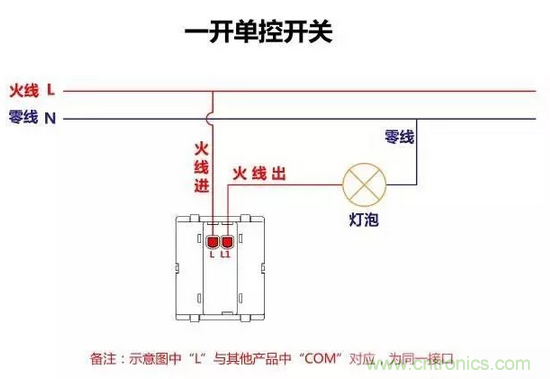

一開單控開關接線圖

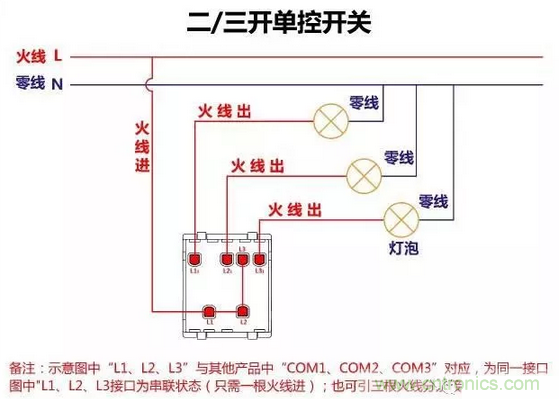

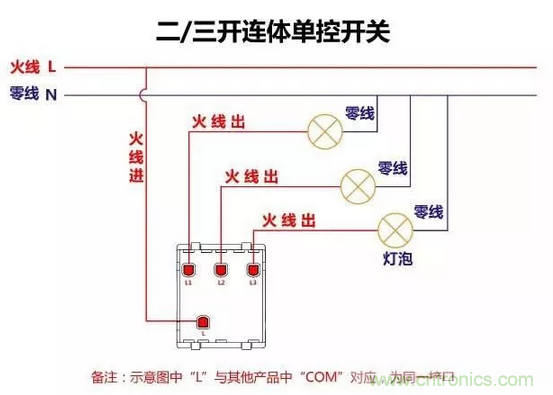

二三開連體單控開關接線圖

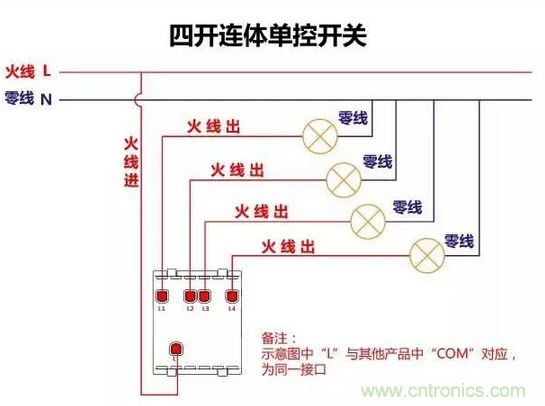

四開連體單控開關接線圖

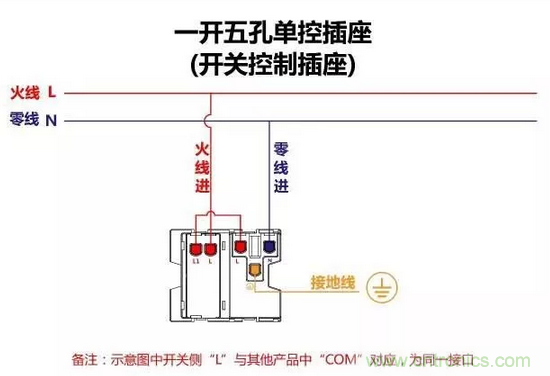

一開五孔單控插座接線圖

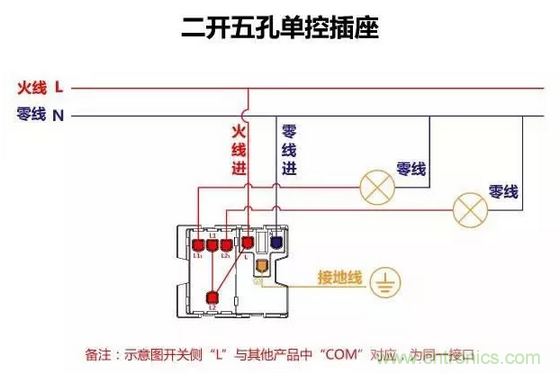

二開五孔單控插座接線圖
一開雙控開關接線圖
二三開單控開關接線圖
四開單控開關接線圖
一開五孔單控插座接線圖

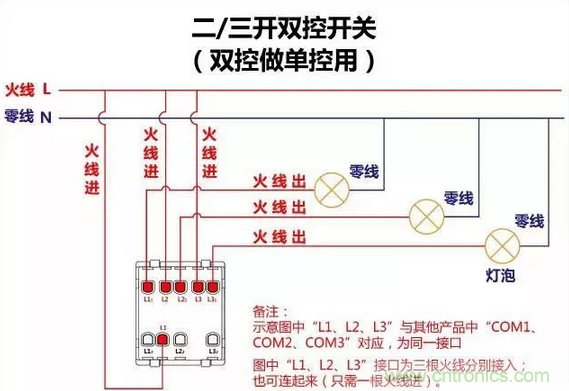

二三開雙控開關接線圖

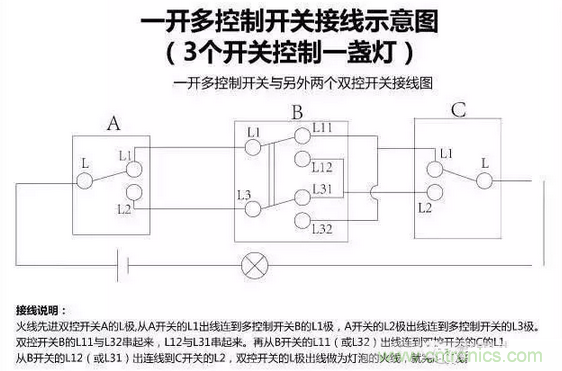

一開多控開關接線圖
