在電路中，RS觸發器的R為0，而S為1，那么Qn為1時，為何Qn+1和Qn+1非都為1呢？次態的兩個輸出不是應該保持相反？這是怎么一回事呢？

首先，基本RS觸發器的邏輯方程為：根據上述兩個式子得到它的四種輸入與輸出的關系：

1、當R端有效（0），S端無效時（1），則Q=0，Q非=1，觸發器置0；

2、當R端無效（1）、S端有效時（0），則Q=1，Q非=0，觸發器置1。RS觸發器如上所述，當觸發器的兩個輸入端加入不同邏輯電平時，它的兩個輸出端Q和Q非有兩種互補的穩定狀態。一般規定觸發器Q端的狀態作為觸發器的狀態。通常稱觸發器處于某種狀態，實際是指它的Q端的狀態。Q=1、Q非=0時，稱觸發器處于1態，反之觸發器處于0態。S=0，R=1使觸發器置1，或稱置位。因置位的決定條件是S=0，故稱S端為置1端。R=0，S=1時，使觸發器置0，或稱復位。同理，稱R端為置0端或復位端。若觸發器原來為1態，欲使之變?yōu)?態，必須令R端的電平由1變0，S端的電平由0變1。這里所加的輸入信號（低電平）稱為觸發信號，由它們導致的轉換過程稱為翻轉。由于這里的觸發信號是電平，因此這種觸發器稱為電平控制觸發器。從功能方面看，它只能在S和R的作用下置0和置1，所以又稱為置0置1觸發器，或稱為置位復位觸發器。其邏輯符號如圖1（b）所示。由于置0或置1都是觸發信號低電平有效，因此，S端和R端都畫有小圓圈。

3、當RS端均無效時，觸發器狀態保持不變。觸發器保持狀態時，輸入端都加非有效電平（高電平），需要觸發翻轉時，要求在某一輸入端加一負脈沖，例如在S端加負脈沖使觸發器置1，該脈沖信號回到高電平后，觸發器仍維持1狀態不變，相當于把S端某一時刻的電平信號存儲起來，這體現了觸發器具有記憶功能。

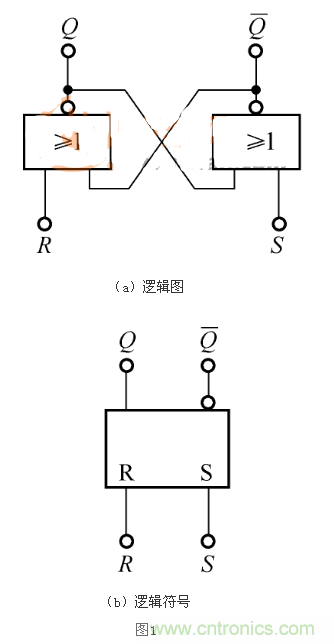

4、當RS端均有效時，觸發器狀態不確定。在此條件下，兩個與非門的輸出端Q和Q非全為1，在兩個輸入信號都同時撤去（回到1）后，由于兩個與非門的延遲時間無法確定，觸發器的狀態不能確定是1還是0，因此稱這種情況為不定狀態，這種情況應當避免。從另外一個角度來說，正因為R端和S端完成置0、置1都是低電平有效，所以二者不能同時為0。此外，還可以用或非門的輸入、輸出端交叉連接構成置0、置1觸發器，其邏輯圖和邏輯符號分別如圖1（a）和所示。這種觸發器的觸發信號是高電平有效，因此在邏輯符號的S端和R端沒有小圓圈。

通過閱讀以上的內容，相信大家都能夠解答文中開頭提到的RS觸發器中0與1的問題。其實在RS觸發器的使用過程中還有很多這樣那樣的問題，都是需要通過不斷地驗證與實踐來得出最終正確結論的，希望大家在閱讀過本文之后能夠有所收獲。
