在今天的文章中，我們將會為大家分享三種常見的變壓器噪聲抑制方案，以便于工程師們進行參考。



在應用過程中，其實電源變壓器本身并不是產生噪聲的根源，而是電網中的高頻尖峰脈沖噪聲電網中最常見的高頻尖峰脈沖噪聲，就是通過電源變壓器傳給下一級電子線路的。其主要途徑并不是初、次級問的交流電磁耦合，而是通過變壓器初、次級問的分布電容。這種高頻尖峰脈沖噪聲的運行過程如下圖圖1所示。一般變壓器在高頻情況下兩者之間的分布電容約有數百皮法，對高頻噪聲呈現很低的阻抗，以致電網的噪聲干擾比較容易地通過變壓器對電子線路形成干擾。

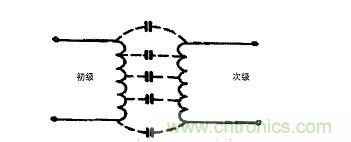

圖1電源變壓器高頻尖峰脈沖噪聲運行過程



就國內的設計應用情況來看，目前常見的變壓器噪聲抑制的措施有三個方面，分別是在初級次級間加靜電屏蔽、設置隔離變壓器和采用初次級分段繞制。下面我們將會就這三個方面一一展開敘述。





在電源變壓器的初次級間加靜電屏蔽，能夠非常有效的實現對高頻尖峰脈沖噪聲進行抑制。這種方法的實現方式也非常簡單，在繞制完變壓器的初次級繞組后，工程師可以在初級繞組上再加用一層薄銅皮，注意這一層薄銅皮的始端與末端要有重疊部分，并保證重疊部分要相互絕緣。另外還有一個問題需要工程師注意，變壓器屏蔽層的引線阻抗z的大小對屏蔽效果也有很大的影響，所以引出線要盡可能地短而粗。為了減小引出線與屏蔽層問的接觸電阻，保證電子設備長期穩定地可靠地工作，在這里我們最好直接利用屏蔽層的銅皮作引線。為了減小加屏蔽層后殘存的分布電容值，可采取在繞制時將繞組的寬度繞窄一些，而將屏蔽層加寬的辦法以減少電力線的泄漏。





除了在初次級間加靜電屏蔽的方法之外，設置隔離變壓器的辦法也一樣可以進行電源變壓器的噪聲抑制。為防止電網中的噪聲進入電源部分，在實際應用中工程師們可以采用初次級匝數比為1:1的隔離變壓器。初次級繞組分開繞制，各自獨立加屏蔽，以減少初次級問的分布電容。需要注意的問題是，在對屏蔽層和鐵心采用不同的接法時，其分布電容和直流電阻也不同。

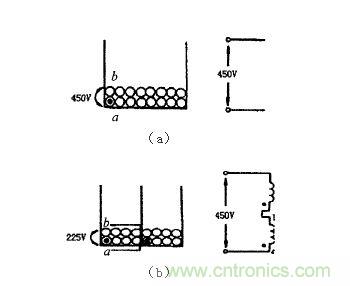

（a）一般電源變壓器初次級分段繞制后的效果電源變壓器初次級線圈分兩部分繞制后的效果



采用初次級分段繞制，也可以實現電源變壓器噪聲抑制。就目前國內的產品應用情況來看，使用初次級分段繞制技術，對抗共模噪聲有非常明顯的抑制效果。上圖中，2（a）所示為一般變壓器，若采用如圖所示的分段繞制技術分作兩部分來繞，此時的共模干擾將大大降低。除此之外，該繞法還有另外的優點。假設圖2（a）和圖2（b）變壓器的初次級繞組只有兩層，則圖2（a）的繞組的a、b間有450V電位差，而如圖2（b）將初次級線圈分兩部分繞制，a、b之間的電位差就只有225V了。很顯然，前者產生的分部電容將有很大的泄漏電流，而后者只有一半的電位差，其泄漏電流就會大大減少。
