【導讀】電源轉換器電路是電路設計中常見的電路之一。本文就由網友傾情奉送，三種電源轉換器電路設計，分別是3.3V→5V電平轉換器、模擬增益電路、模擬補償電路。同時詳細講解了三種電源轉換器電路設計的原理。
3.3V→5V電平轉換器可以直接構成電平轉換，往往是采用集成方案。有不同性能的電平轉換器，有雙向和單相配置、不同電壓轉換和不同速度的，用戶根據需要選擇最好的方案。器件間板級通信（如MCU到外設）往往靠SPI或I2C.對于SPI，采用單向電平轉換器是合適的，而對于I2C，必須采用雙向方案。圖1說明了這兩種方案。

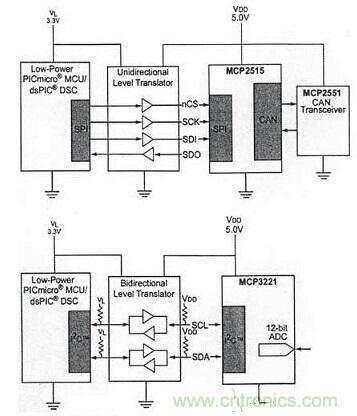

圖1 電平轉換器
3.3V→5V模擬增益電路圖2所示的模擬增益電路用于從3.3V電源到5V電源時調節模擬電壓。圖中33KΩ和17KΩ設置運放增益。11KΩ電阻限制返回到3.3V電路的電流。
圖2 模擬增益電路
圖3 模擬補償電路
3.3V→5V模擬補償電路圖3所示電路為3.3V和5V之間的轉換補償一個模擬電壓。此電路從3.3V電源到5V電源偏移一個模擬電壓。147KΩ和30.1KΩ及+5V電源等效于0.85V電壓源與25KΩ電阻和運放構成一個1V/V增益的差分放大器。0.85V等效電壓源使輸入端任何信號偏移同樣的量值。中心在3.3V/2=1.65V的信號也將中心處于5.0V/2=2.50V.左上方的電阻限制來自5V電路的電流。相關閱讀：
