相信各位都有親手組合一臺電腦的經驗，高價購買的品牌機有時往往并不能達到我們想要的需求，所以大多數人選擇更加經濟實惠也更加自由的組合電腦。組合的途徑無外乎兩種，有經驗的朋友肯定會親自采購配件然后再進行組合，而對臺式機了解不夠多的朋友只能從專業組合電腦的店鋪來購買成機了，而這里面的風險自是不必多說。



小編特意為大家整理了一套關于臺式電源的選購經驗，其中包括結構與電路介紹、器件的選擇等基礎必備知識，相信大家在看完之后就能對組合臺式機的選購有一定的概念了。



圖1

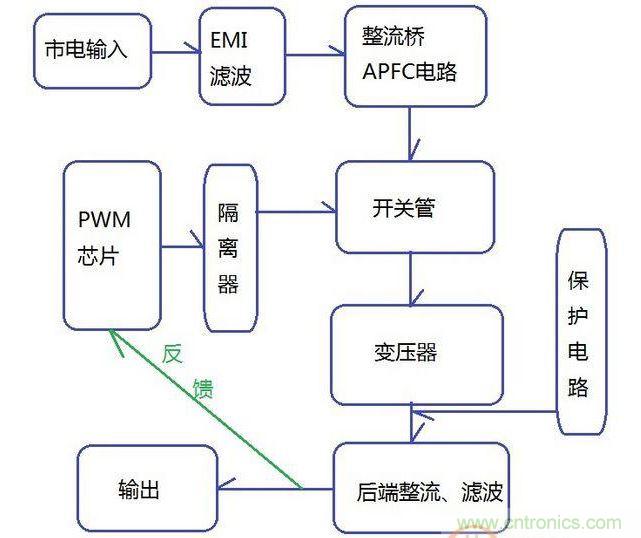

圖1是一個典型的雙管正激拓?fù)浣Y(jié)構，肖特基整流、單路磁放大穩壓，由CWT代工。1是EMI濾波電路。2主要是APFC（主動式功率因數校正），主要包括整流橋、主動PFC電感和升壓電容、PWM芯片。3主要包括變壓器和磁放大電感、待機驅動芯片。4是后端整流，二次側（輸出端）電路。兩條散熱片上，2和3間釘著開關管，3和4間釘著整流管。圖上沒框住的還有三顆光耦，沒特意標出的有保護電路、輸出線材、背部元件、電路板等。大體示意圖表示如圖2：

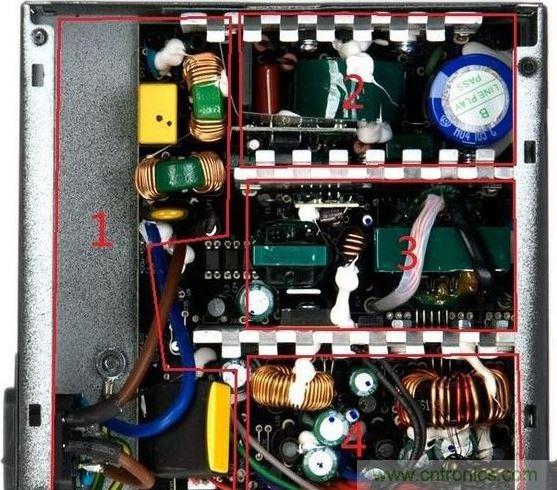

圖2



市電輸入要么115V交流電（AC），要么230V，輸入處的開關就不說了，從EMI濾波電路開始吧。



先引用一段評測上圖2電源EMI部分的文字：“EMI濾波電路分布在從交流輸入插座到整流橋之間的PCB上，由兩顆共模電感、三顆X電容和兩對Y電容組成。AC開關到PCB間的連線和引腳用熱縮套管保護，保險管為直立式套熱縮管絕緣，共模電感套上了很有特征的紅色熱縮管，元件根部用白膠固定。在共模電感與X電容之間有一顆MOV被省掉了。一對Y電容被放在靠近整流橋的一側。EMI部分的用料中規中矩，做工到位。”



要讀懂這段話，得先知道EMI濾波電路里有什么，作用是什么。



作用是消除電磁干擾（EMI）和射頻干擾（RFI）。EMI/RFI一是會對其他電器產生干擾（如手機來電時電視屏幕的雪花、音箱產生雜音），二是對電源本身不利。這部分電路也能抑制電網輸入的噪音和電壓尖刺。所以EMI濾波電路的器件分別用于消除干擾和保護。

圖3

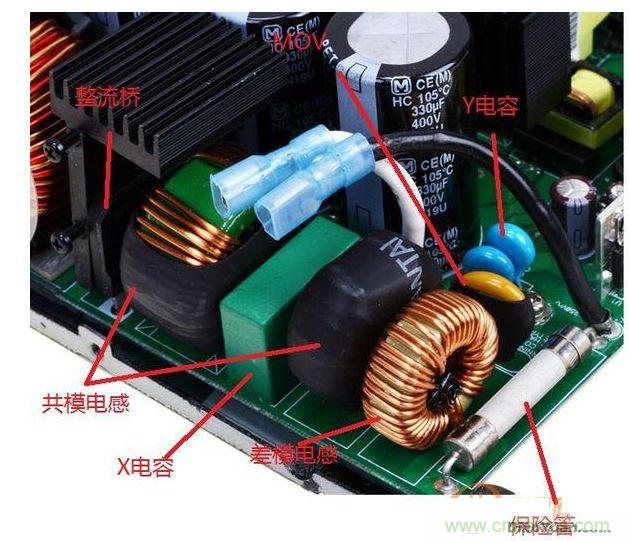

從圖3可以看到X電容、Y電容、共模電感、差模電感、保險管、MOV。他們的分工如下：



抑制共模噪聲（CMN）：共模噪聲產生于普通電線和底線間，也可以是來自相鄰設備的EMI/RFI干擾。在電線中串聯共模電感，并用Y電容接通電線和地，即可抑制共模噪聲。



抑制差模噪聲（DMN）：差模噪聲產生于交流線路和中性導線中，相位相差180°，故而得名。將X電容連接在輸電線和中線間即可抑制。在輸入電流很大時，差模噪聲也很大，此時串聯差模電感可用于高頻分流。



判斷共模電感和差模電感的目測方法：共模電感是兩組導線相反方向繞制，匝數相等，因此形態上通常“禿頂”。差模電感是一組導線繞制，因此“看不到發際線和禿頂”。



MOV和保險管：MOV即壓敏電阻，在一定電壓范圍內電阻值改變，用于吸收電網輸入的浪涌。保險管應該都不陌生。MOV和保險管起保護作用，不僅保護電源，也保護整個硬件系統。



一般而言，完整的EMI電路包括1-2個X電容，2個Y電容，1-2個共模電感，1個MOV，1個保險管。而向成本妥協的產品一般先拿掉MOV，電感磁芯也是可能省的地方。至于市面上一些幾十元的貨，可能是圖4這樣的：

圖4

EMI濾波電路主體根本沒有，只有一個保險管、少量廉價電阻。當然這是一個被動PFC電路，電路簡單，所以寨廠毫無顧忌的省料，連整流橋都縮成右下角的四枚黑色二極管了。

圖5

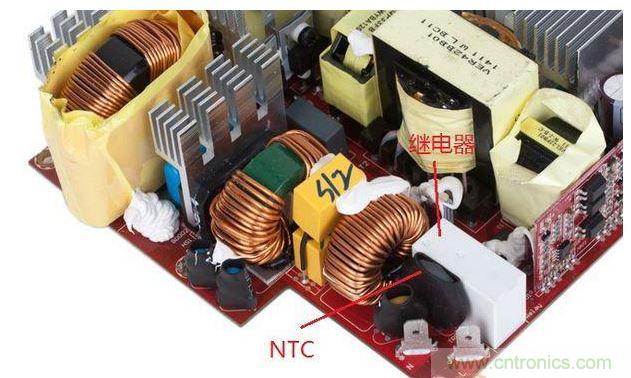

如圖5，一些電源會安裝負溫度系數熱敏電阻（NTCThermistor）和繼電器。安裝在這里的NTC的作用也是抑制電源接通瞬間的浪涌電流，保護電子設備。原理簡而言之就是“阻值隨溫度升高而降低”。舉個例子，假設上圖電源的NTC在“零電流通過/零功率”狀態下的阻值為20歐，當機器冷啟動時，瞬態電流讓NTC阻值急速下降至低于1歐，隨著后續持續電流的輸入，NTC持續發熱，維持在低阻值，功耗極低。



但如果反復開關機呢?對溫度敏感的NTC沒有時間冷卻，就失去了防浪涌的功能，因此在NTC旁并聯繼電器。繼電器的作用就是在連通后將NTC從電流回路中斷開，以自我冷卻，恢復功能。



言簡意賅的總結一下，市場上入門級別的組合類臺式機中多半是不會配備NTC與繼電器的，這點需要注意。也就說，如果在機箱當中發現了繼電器或者NTC，那么就意味著這臺機器是瓦數比較大的高配機型。在下一節當中，小編將為大家?guī)黻P(guān)于整流橋、PFC電路等電路方面的知識介紹。
