一款負變壓器方式的逆變穩壓器電路設計

發布時間:2014-01-15 責任編輯:sherryyu

【導讀】如何在高壓下做過流保護設計,大家最先想到的就是使整條電路以高壓側的軌為基準。這類電路幾乎不耗電,小型三端子線性逆變穩壓器就能向它們輕松供電。但是有很多弊端。這里介紹的可提供更多選擇和更低復雜度的逆變穩壓器電路設計可以提供更多選擇和更低復雜度,更值得大家熟知。

多數電路都以地為基準,電壓較低的元件能監控負載的低壓側,但不能監控高壓側。例如,幾乎任何低壓軌到軌輸入運算放大器都能檢測出升壓,這表明有過流通過了連接負載與地的電阻。為了在高壓側完成相同操作,人們一般選擇能承受較高共模電壓的差分放大器。這種方法限制了輸入放大器的選擇范圍,并提出了一個問題——如何響應過流?差分放大器會產生來自高壓側事件的一個以地為基準的低信號,但人們能防止由對地短路引起的高壓側過流,僅需關斷高壓側電源。實際上,差分放大器把高壓側信號轉換到低壓側范圍,然后人們必須把響應轉換回到高壓側范圍。

對于任何高壓側過流保護電路而言,一種更簡單的方法是使整條電路以高壓側的軌為基準。這類電路幾乎不耗電,小型三端子線性逆變穩壓器就能向它們輕松供電。但是,這種方法需要一種不常見的配置,它采用負變壓器,后者的接地引腳連接到高壓側的軌,輸入連接到系統地。沒有其它連接通往系統地。過流保護電路的所有“地”點均連接到變壓器的輸出引腳。

一款負變壓器方式的逆變穩壓器電路設計

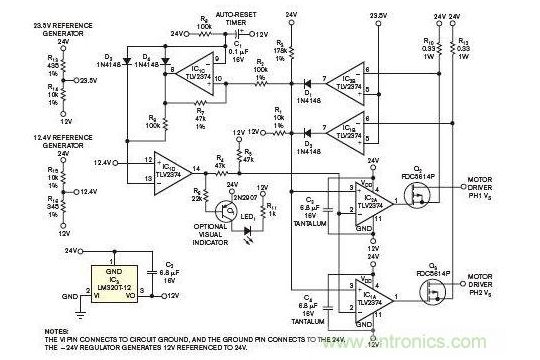

上圖描繪了一種雙相步進電機快動自復位高壓側斷路器,24V電源通向電機,12V電源通向斷路器,后者以24V為基準。斷路器把24V電機軌看作是以它本地的地為基準的12V,這個地是由變壓器的輸出端提供的。像所有負線性變壓器一樣,該電路需要一個6.8μF鉭電容。

R10 和R12均為0.33Ω1W電阻,為兩個相位提供電流傳感。高壓側電力流過傳感電阻和P溝道MOSFET,到達H橋(未顯示)的高壓側輸入端,H橋驅動一個電機繞組。任何一個相位的電流均可導致傳感電壓升至0.5V,由此觸發斷路器。電路做出響應,關斷所有兩個MOSFET。它然后等待20ms,并再次接通它們,由此自動清除瞬間短路。
