工程師支招:電源設計中片式電阻的該如何選擇?

發布時間:2013-11-28 責任編輯:eliane

【導讀】對于電源設計工程師而言,選擇正確的元器件是做好電源設計的關鍵之一,其中電阻作為最常用的電子元器件,在選擇的時候又有哪些注意事項呢?本文將帶來資深工程師對于在設計中,片式電阻該如何選擇的一些經驗及注意事項,幫助工程師們更加快速、準確地進行選擇,看看你們都選對了嗎?

電阻的定義:導體對電流的阻礙作用就叫導體的電阻。英文:Resistor,現在一般簡寫為R。片式電阻(通常叫貼片電阻),規格型號一般有0201,0402,0603,0805,1206,1210,2010,2512(不同的廠家有不同的規格)。

常規系列對應的功率及最大工作電壓為:
工程師經驗:設計中片式電阻的選擇應注意哪些事項?

提升功率系列對應的功率及最大工作電壓為:
工程師經驗:設計中片式電阻的選擇應注意哪些事項?

最大過負荷電壓均為最大工作電壓的一倍。使用溫度范圍0201為-50℃-125℃,其他均為為-55℃-155℃。

使用時特別要注意電阻的最大工作電壓,一般設計工程師不是太注意這一點,用于高壓時,應使用多的電阻串聯。
[page]

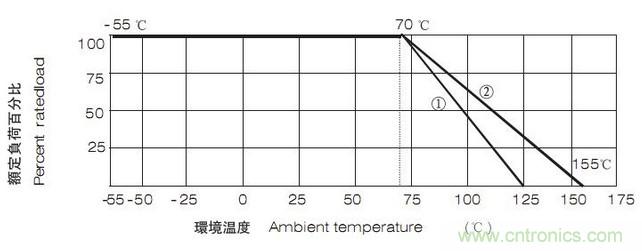

特別要注意的是所有的電阻在環境溫度為70℃時功率驟降,高溫電源設計時必須考慮這一點。
工程師經驗:設計中片式電阻的選擇應注意哪些事項?

目前一般使用的表貼電阻系列標準為E24及E96:

E24表示方法為三位,有效為為前面兩位,后面為10的次方數,例如:203表示為20*103=20KΩ。

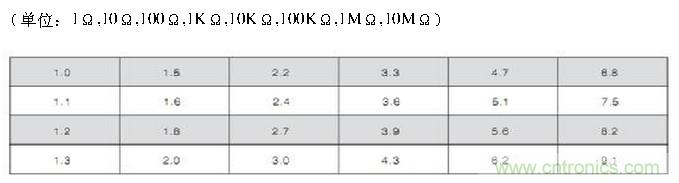

E24系列(*10N)

工程師經驗:設計中片式電阻的選擇應注意哪些事項?

E96表示方法為四位位,有效為為前面3位,后面為10的次方數,例如:2003表示為200*103=200KΩ。
[page]

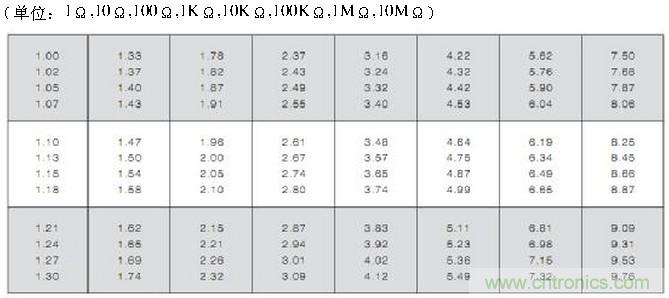

E96系列(*10N)

工程師經驗:設計中片式電阻的選擇應注意哪些事項?

小阻值的電阻一般以R代表小數點,例如:1R0=1Ω。

電源設計中片式電阻需注意的事項

●103比1003電阻精度低,這是個錯誤,其實只是個標準不一樣而已。精度在電阻的完整型號內會有不同表示,一般是以字母表示。

代號一般為:
工程師經驗:設計中片式電阻的選擇應注意哪些事項?

●電阻的溫度系數,一般極少工程師會注意這個,一般有兩種:K–±100ppm/℃和L---±200或250ppm/℃

●在使用過程中,振蕩電阻和取樣電阻就需要考慮這個指標(一般較少工程師考慮這個,考慮這個的都是大魚)。

●表貼電阻常規分為厚膜電阻(最常用的),合金片式電阻(一般用于電流檢測,功率一般做的比較大,精度也比較高)
[page]
合金片式電阻的功率表示一般為:
工程師經驗:設計中片式電阻的選擇應注意哪些事項?
工程師經驗:設計中片式電阻的選擇應注意哪些事項?

精度一般有:F--±1%G--±2%H--±3%J---±5%

●合金電阻的溫度系數一般不超過100ppm/℃由于合金電阻的價格昂貴,一般都是使用高精度的厚膜電阻代替使用,只有在高檔電源中才會使用合金電阻。

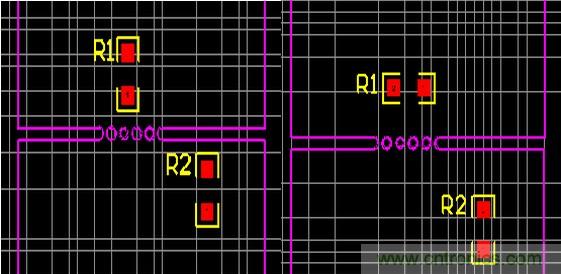

●PCB拼板時應注意電阻的方向,方向不正確,會導致一些意外情況出現,如拼板分割后,電阻損壞,使用一段時間后電阻無緣無故損壞等。下面給出電阻(電容也是一樣)在拼板上的錯誤位置和正確位置。

工程師經驗:設計中片式電阻的選擇應注意哪些事項?

圖1為設計位置不良,R1方向不正確,R2距離邊緣過近。圖2為上等位置設計(注意到這個細節的工程師不是很多)當然電阻的焊盤設計也是很重要的,對于使用波峰焊接的(焊接面主要在電極邊緣和線路板接頭的地方),一般使用標準庫就成,對應使用焊膏回流焊接的焊盤(回流焊接面主要位于電阻電極的下方)比標準的要小20%-30%左右,畢竟焊錫也是要錢的啊。

●對于電源設計來說,一般電阻不建議使用超過1M的電阻,電路板上的污染,溫度及濕度等會造成電阻阻值的明顯變化,同樣不建議使用尺寸小于0603的電阻。
