以前鼠標是裝兩節7號電池的，后來電池漏液，把彈片腐蝕了，彈簧也掉了，現在換成250mA的聚合物電池了，由于本人是做無線充電產品的，手頭上有很多材料，研究了下，發現鼠標內部空間也夠用，所以干脆就加上無線充電電路了，再充電的時候就不用拆電池了，個人感覺還是有一點點實用的，就是目前改裝成本偏高點。

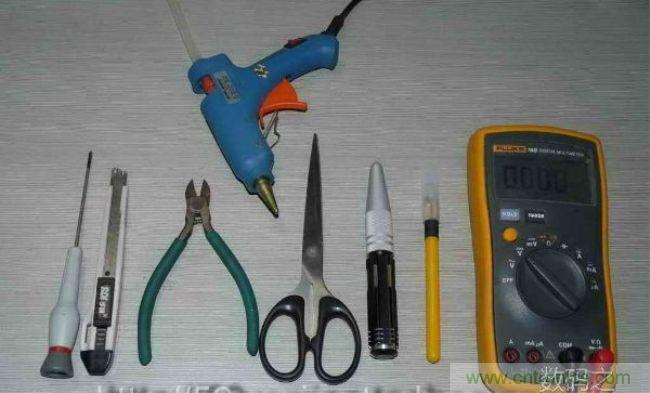

第一步：準備好改裝的工具，先來張使用工具的合影在說
第二步：將需要改裝的鼠標拆開，看里面是否能放下接收線圈和電池，這里選用的是Qi標準接收線圈，和250mA的鋰聚合物電池，另外還要準備一小塊鋰電池充電管理電路板，如果可以放下以上配件，就繼續改裝，如果放不下，可千萬不要勉強哦！！

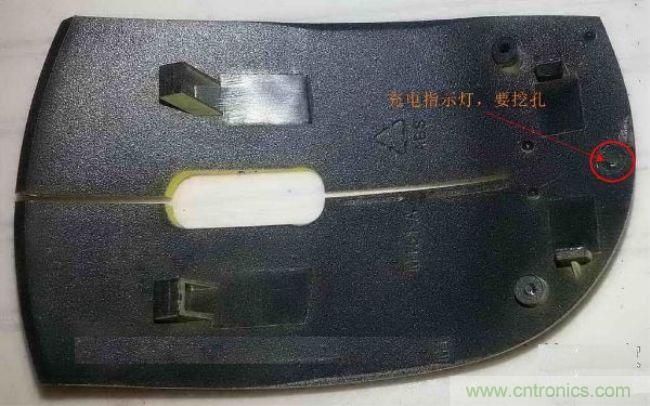

第三步：改裝正式開始，將拆開的鼠標上蓋用開孔器挖個2mm的小孔，做充電狀態指示燈用，紅圈指示的位置
[page]

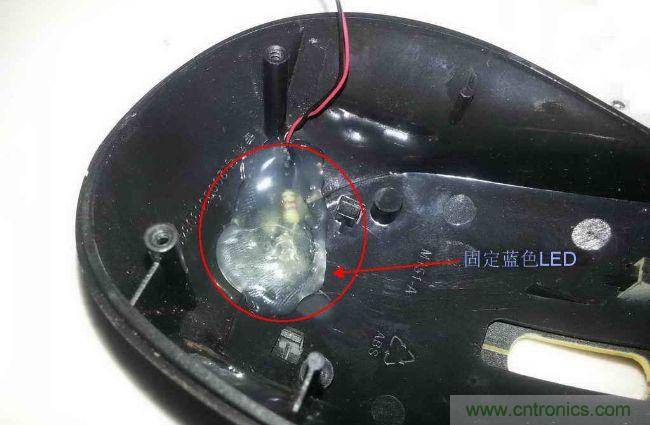

然后將準備好的藍色LED燈用熱熔膠粘勞在鼠標上蓋剛才挖了小孔的位置，注意要粘勞哦，不然會掉下來。
第四步：將鼠標下蓋放線圈的位置用翦鉗翦平，細節地方用美工刀修整一下，然后將接收端線圈用3M膠粘在上面
[page]

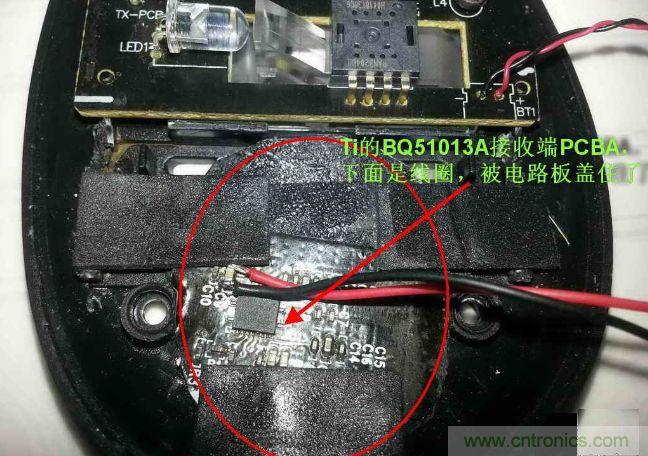

第五步：將鼠標原來兩節7號電池，換成聚合物鋰電池，注意體積一定要能放的下外殼啊，當然體積越大，電池容量越大，待機時間也越長，盡量選擇大點的電池吧，容量小一點也沒關系，畢竟已經是無線充電鼠標了嘛，充電還是很方便的；將電池正負極直接焊到鼠標原來的電池位置上，在將充電管理電路連接到電池兩端，最后將接收端的5V輸出接入到充電電路的輸入端，全部接好后，將鼠標下蓋放到充電板上，注意發射接收線圈中心要對準，藍色的充電指示燈亮起，充電已經開始，如果不放心的話再用萬用表測試下充電電壓和電流吧！

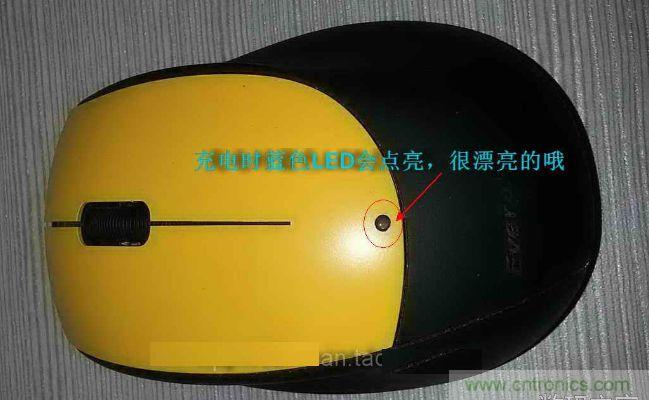

第六步：將所有電路板組件固定好，然后扣上鼠標上蓋，打緊下面的螺絲，到此，改裝工作就已經完成了。來張正面圖看看吧
[page]
再來張背面圖
打開電池蓋，給大家把線圈看清楚點，Qi標準的接收線圈，可以適用任何Qi充電板的。
