有人做過統計,如果賣出去的iPhone和iPod Touch 每天用太陽能代替石化燃料能源,我們將會節省50,644千兆瓦時的能量,相當于每年少制造75,965,625磅的二氧化碳。如果所有的手機,PDA,微電子設備以及其他USB設備都能用太陽能充電,那么節省的能源是相當可觀的。為了能給環保事業添磚加瓦,自制太陽能充電器很給力。來看看DIY牛人都怎么做的吧。
說在DIY iPhone太陽能充電器前面的話:制作過程中要十分注意的事項
1、給盒子切口的時候要小心,很容易割傷手。
2、鋰電池充電器最好跟鋰電池匹配。

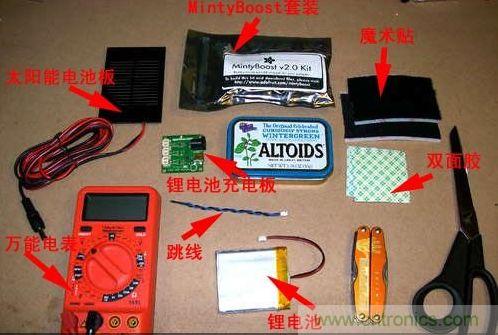

工具與材料準備:

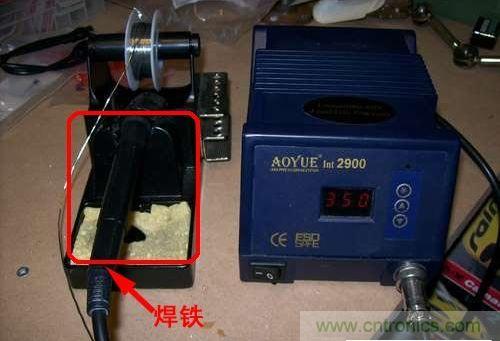

焊鐵
剪刀
鋼絲鉗或老虎鉗
萬能電表
金屬剪切機
膠帶
MintyBoost充電套裝
鋰電池充電器
3.7伏2000毫安時鋰電池
跳線
魔術貼
雙面膠
薄荷糖空盒子、
[page]
第一步:裝MintyBoost套裝。

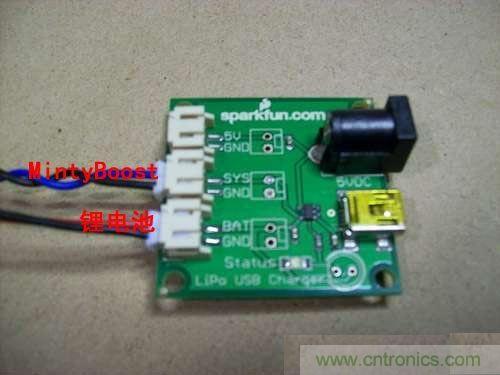

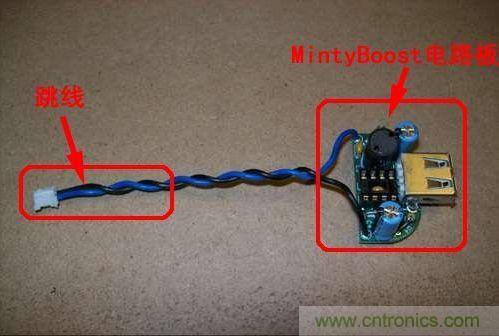

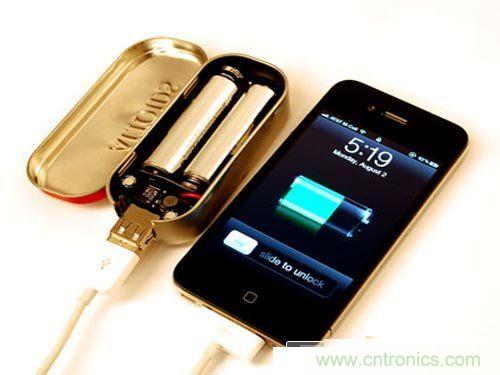

本來是把裝電池在盒內,這里是把跳線焊接在MintyBoost的電路板上。它會把MintyBoost電路與鋰電池充電器電路相連。正負極要連接無誤。

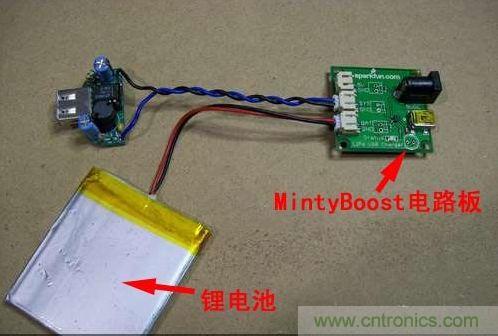

把MintyBoost和鋰電池以及充電器電路連接起來進行測試。(保證電池有電荷)
[page]

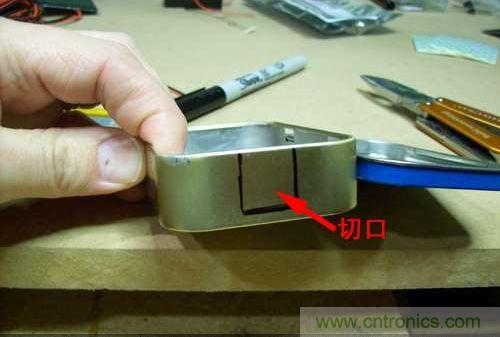

第二步:在空薄荷糖盒壁上切一個正方形開口,作為USB接口擺放的位置。

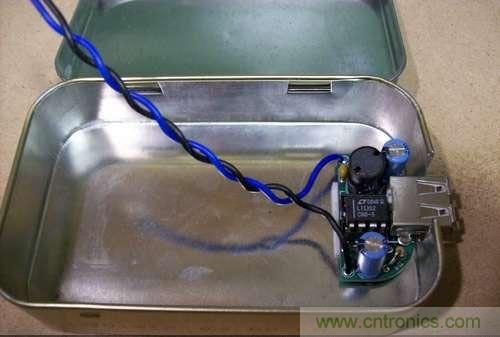

再用雙面膠把MintyBoos電路板固定在盒內。
[page]

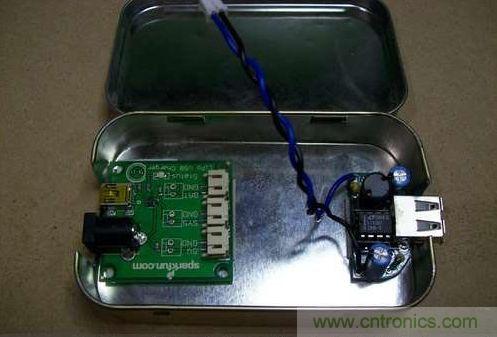

第三步:在盒在另一側切口,把鋰電池充電器電路板固定進來,當然用的還是雙面膠。

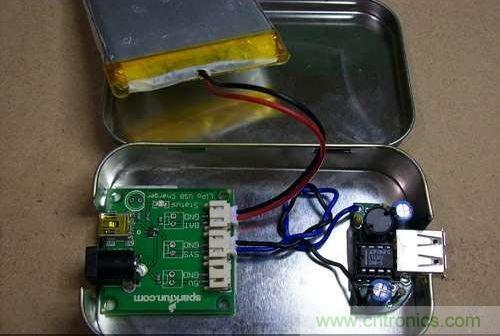

再把兩塊電板還有鋰電池三者相連。
[page]

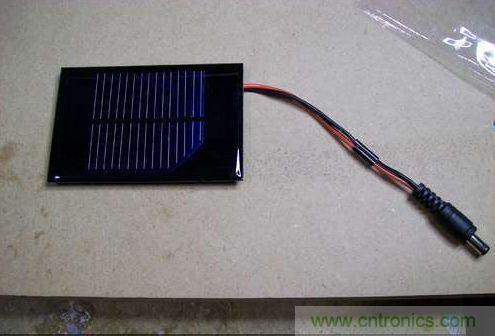

第四步:接下來就要考慮怎么把連接太陽能電池了。

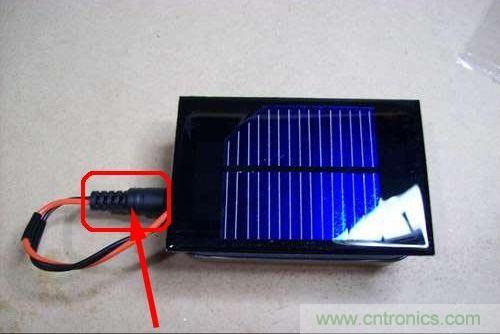

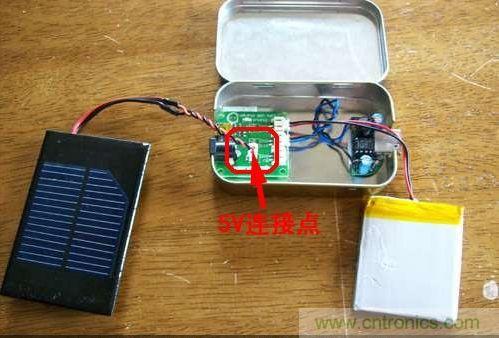

有兩種方法供選。一種是太能電池外接引線變短,直接插在充電器對應插口上。方法二就是把外接線換成跳線,插在充電電路板標有5V的連接點上。由于沒有多余的跳線,只能把一個分叉的舊線焊接到電路板5V處。用第二種方法顯然更干凈利落,否則一個大圓插頭露在外面看著不太爽。
[page]

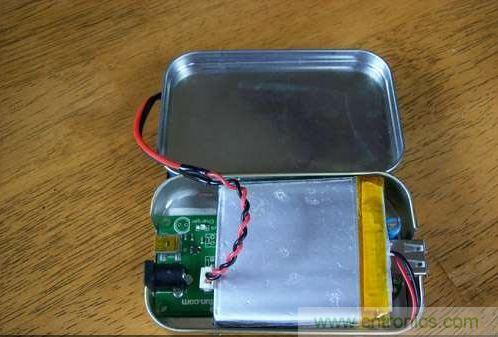

第五步:基本搞定!來看看整體效果。

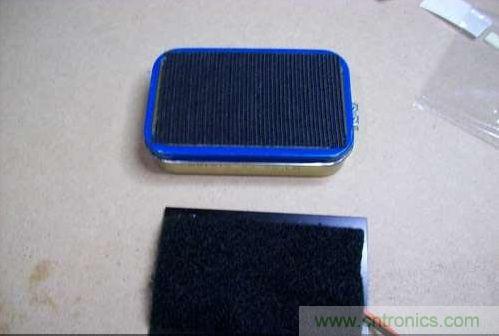

接下來用5厘米寬的魔術貼把太陽能電池貼在盒子上。
[page]

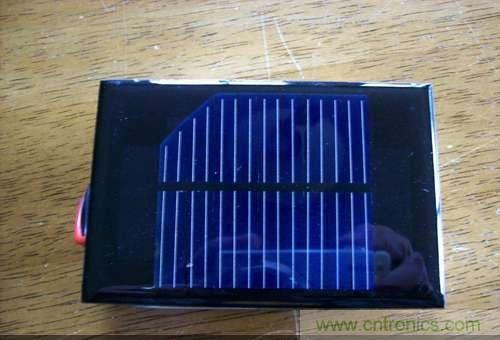

再用一層膠帶把它包好最為保護。

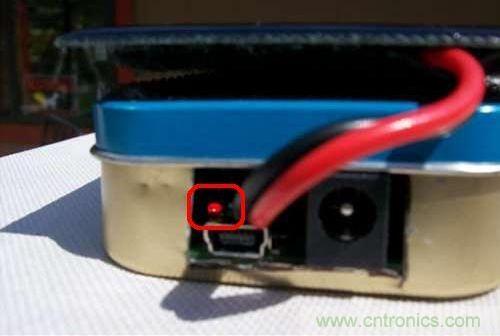

大功告成!現在把這個裝置拿到太陽光下,或者室內日光燈下充電,充電時紅色LED小燈會變亮。
[page]

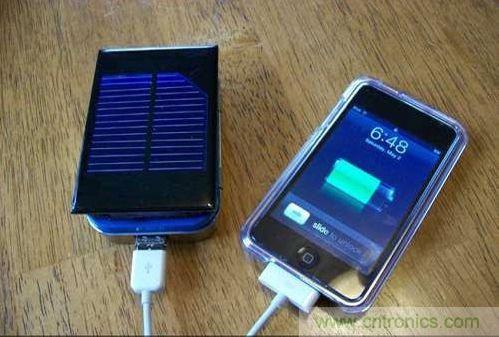

電充滿之后再連上你的iPhone, iPod或者任何USB設備就可以充電了。
優點總結:
1. 利用太陽能充電,環保節能。
2. 體積小,裝置簡單,便于攜帶。
3. 電量大:3.7伏,2000毫安時。接受3.7V-7V的電量輸入。
4. 拿掉太陽能電池又可以充當USB供電裝置。
5. 用電量稍微大一點的太陽能電池,比如(6V/250毫安時),大概用5半個小時就能給iPhone充滿電,對于iPod Touch,4小時足夠了。
