在平時的工作中，有時候我們需要測試一下電感、電容還有小信號的頻率，為了方便，今天我給大家介紹一個利用單片機STC89C52/AT89S52為主控的，集合以上三種功能的神器。以下是詳細制作過程。

我初步給這個產品劃定的測量范圍是：

電感測量范圍： 0.1μH--------1H

小電容測量范圍： 1pF-------2.2μF（非電解電容）

頻率測量范圍： 50Hz------400KHz（可測小信號）

電解電容測量范圍： 0.5μF--12000μF（電解電容、非電解電容均可）

在開始制作之前，先給大家講解一下測量原理：

1、小電容、電感測量原理：

電路是一個由LM393（U3A）組成的LC振蕩器。由單片機測量LC震蕩回路的頻率F1，然后根據標準電容C1【原理圖中的Cref】出電感L1的值。

這里電容器C1的容量的精確程度，基本上決定了整個測量過程的精度。應該選用穩定性好精度高的電容器，網上一般推薦使用云母電容器，買不到的話，獨石或CBB的也都可以將就用。

電容Cx、電感Lx的值，分別用下列式子計算：

其中，F(xiàn)1是固有頻率，F(xiàn)2是接入測試電容、電感后的頻率。

2、電解電容測量原理：

電解電容的測量是基于對RC電路的時間常數的計算，電容的充電速度與R和C的大小有關，R與C的乘積越大，充電時間就越長。這個RC的乘積就叫做RC電路的時間常數τ，即τ=R?C。若R的單位用歐姆，C的單位用法拉，則τ的單位為秒。

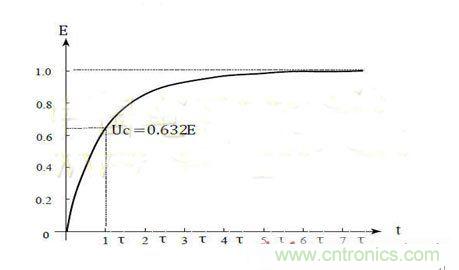

圖示曲線可以得到充電過程的一般規律：Uc是按指數規律上升的，Uc開始變化較快，以后逐漸減慢，并緩慢地趨近其最終值，當t=τ時，Uc=0.632E （E為電源電壓）；本測量?jī)x就是利用單片機測量Uc=0到0.632E這段時間，用下列式子計算計算被測電容值：

電路由比較器U1B，放電晶體管Q1、Q2等組成。設定比較器正輸入端為Uc，（Uc=0.632E，調節Rref獲得），反向輸入端接被測電容CEx，當單片機P15引腳為低電平時，電容放電。注意51單片機引腳的拉電流很小，不能直接驅動Q1，否則放電時間會很長。當單片機P15引腳為高電平時，電容充電，當充電到Uc時，比較器翻轉，觸發單片機外部中斷0，通過測得的充電時間和充電電阻的大小可以計算出電容大小。

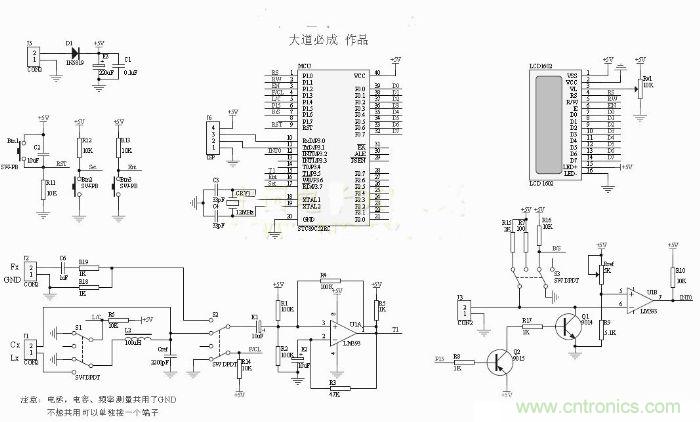

原理圖如下圖所示：

上圖中，Btn1是單片機復位按鈕；Btn2是校準按鈕，在測量小電容時候可以隨時按下清零顯示；Btn3是功能切換按鈕，用來在測量LCF（頻率、小電容、電感）和測量電解電容之間切換。

圖中的三個雙刀雙擲開關用來切換測量，S1在L、C（小電容）之間切換，S2在頻率與LC之間切換，S3在大電解和小電解之間切換；單片機能夠根據開關的狀態和按鈕Btn3自動判斷測量的類型。

另外，F(xiàn)x、Cx、Lx共用了一個GND端子，電路板上四個端子緊挨在一起，也可以多加GND端子，不共用，布線時可以根據實際情況靈活處理。
[page]

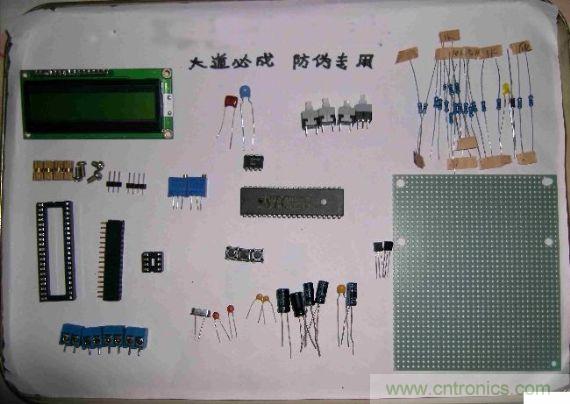

制作所需的元器件如下圖所示：

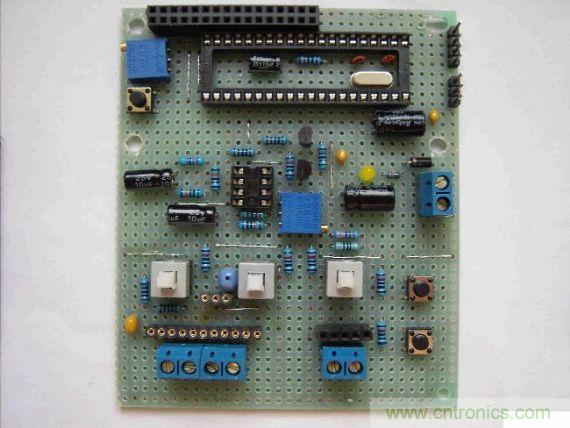

焊接完工

正面飛線主要是數字電源和數字地線，因?yàn)閿?shù)字電源與模擬電源做了嚴格隔離，所以飛線比較亂。不隔離很多地方可以直接連一起，板子可以做的比較漂亮。

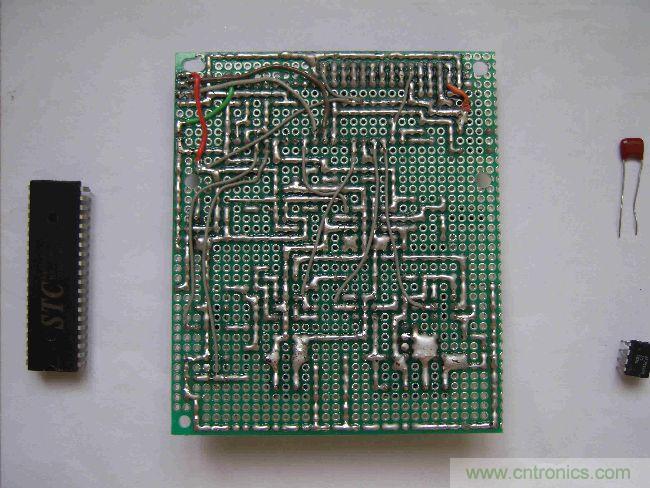

背面的飛線主要是按鍵線、信號檢測線、ISP串口下載線等，模擬部分盡量避免了飛線，或者使用了短飛線。

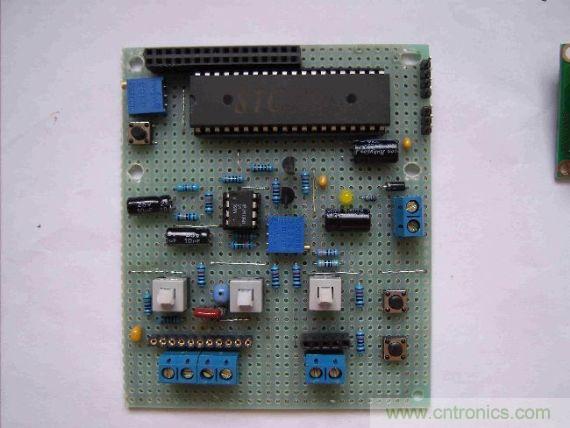

3、裝芯片及1602

[page]

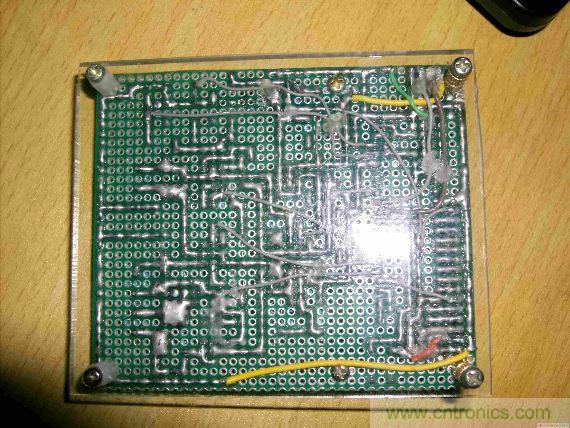

4、裝有機玻璃板

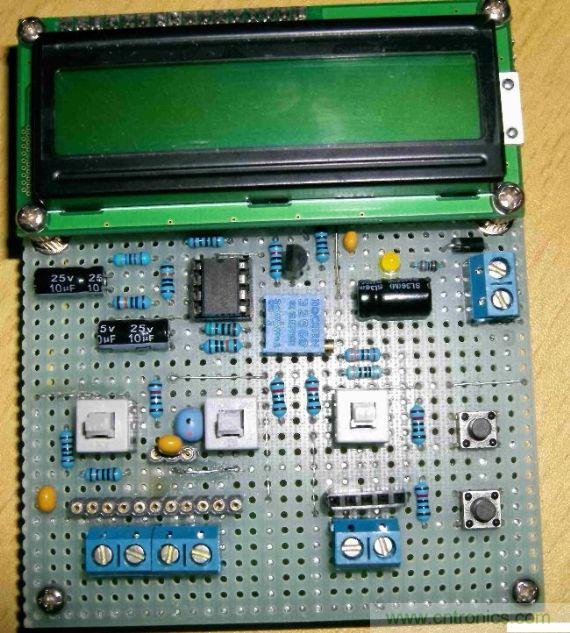

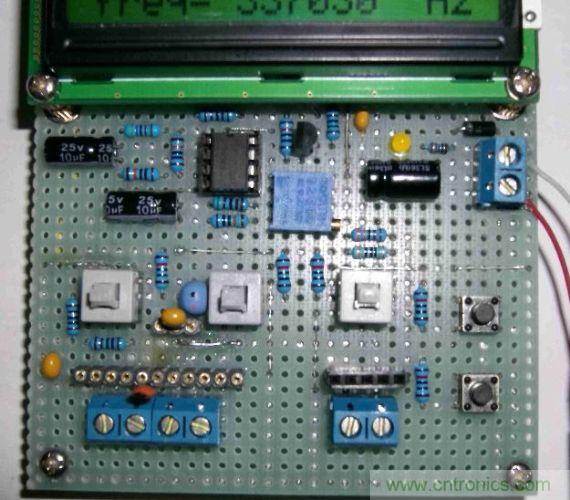

以下是成品展示圖：

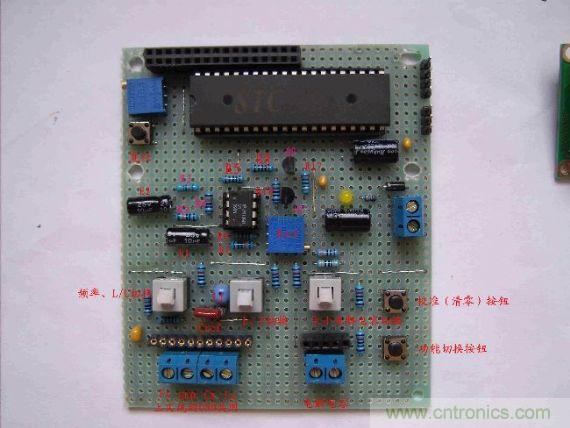

比較器周邊元器件比較多，布線可能不太方便，給大家提供一個LM393周邊元器件位置的參考，這樣的布局飛線不會太多。我電路板上的飛線多是因?yàn)槟M電源和數字電源進行了比較嚴格的隔離，實際上并沒有太大必要，但是LC振蕩電路附近的電源和地一定要注意隔離，否則可能小電容讀數很不穩定！

標準電容Cref最好使用2200pF云母電容，該電容的精確程度直接決定了小電容和電感的測量精度?。ú贿^不會影響頻率和電解電容測量精度。）

Rref調試方法，上文原理中已經講到，比較器同相輸入端電壓Uc=0.632E（電源電壓）。

[page]

使用方法

測小電容、電感、頻率是一組功能，具體測哪個由S1/S2的狀態決定，單片機能根據S1/S2的狀態自動識別測量哪一種。測大電解電容和小電解電容是一組，具體測大電解還是小電解由S3狀態決定，單片機能根據S3的狀態自動識別測量大電解還是小電解。在這兩組功能之間需要功能切換按鈕（原理圖中Btn3）來切換。

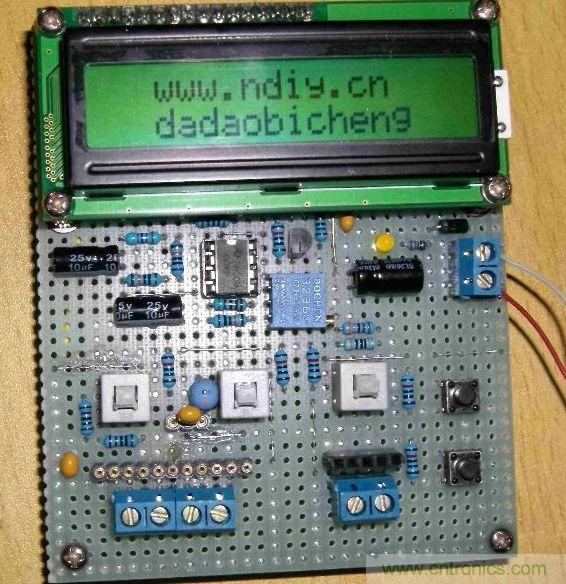

1、上電開機界面

顯示網站網址和大道必成會員號。

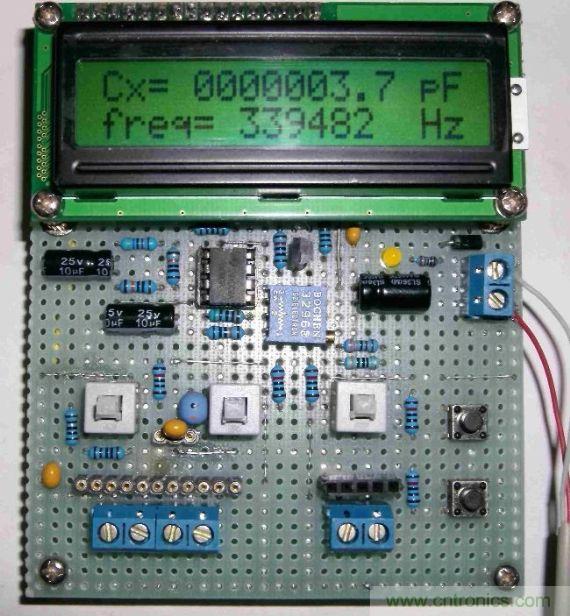

2、開機小電容和電感檔未校準前

此時S1/S2/S3均處在彈起狀態，S1/S2處在其它狀態時則自動顯示其它測量界面（頻率Fx或者電感Lx的測量界面）。

圖中的3.7pF是未經校準的誤差，一般這個值會比較大，必須校準后才能測小電容和電感。頻率檔和電解電容測量檔不需要校準，校準僅僅針對小電容和電感測量。

3、小電容、電感檔校準

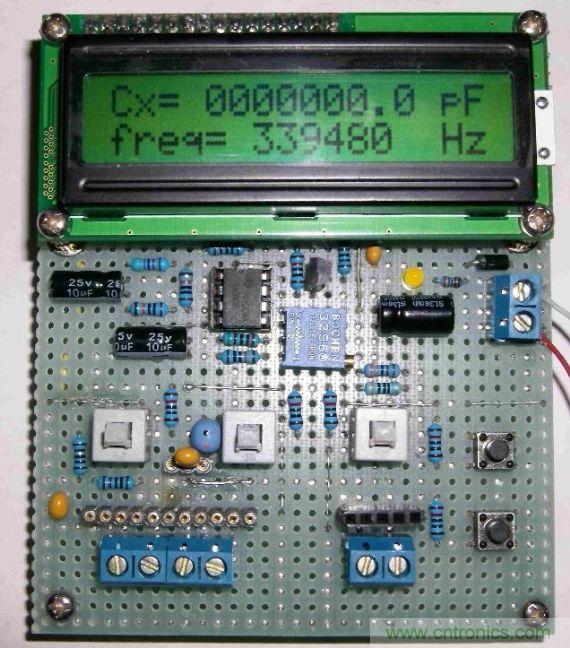

校準只需在小電容檔（圖中界面），不接入測量電容時，按一下校準（清零）按鈕（原理圖中Btn2）即可，Cx會自動清零（下圖所示）。

在電感檔校準需要將測電感的端子Lx與GND短接，然后按一下校準按鈕，因?yàn)椴环奖悖圆惶岢陔姼袡n校準。在小電容檔和電感檔校準是等效的，在小電容檔校準后，按下S1測電感即可，不需要重復校準。

4、測小電容

S1/S2均在彈起狀態，單片機會自動顯示測小電容界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。

校準后，直接將小電容接在Cx與GND之間即可，下圖所示。第一行顯示測得的電容值，第二行顯示的是當前LC振蕩電路的頻率。

[page]

小電容實際測試：

1000pF

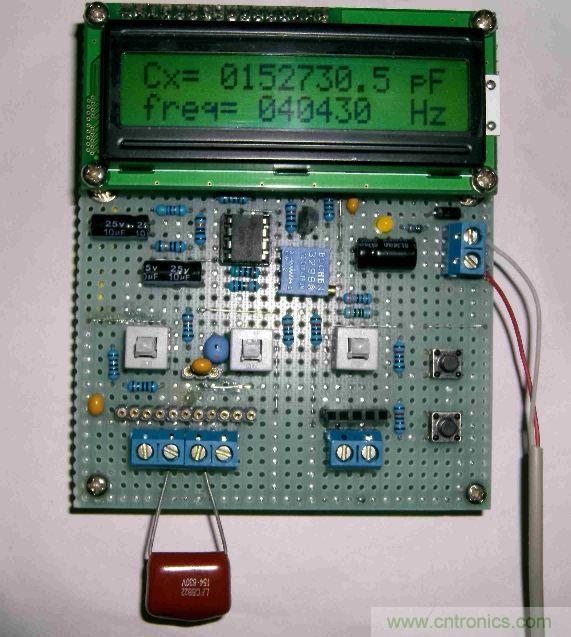

150nF

5、測電感

S1按下、S2彈起狀態，單片機會自動顯示測電感界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。

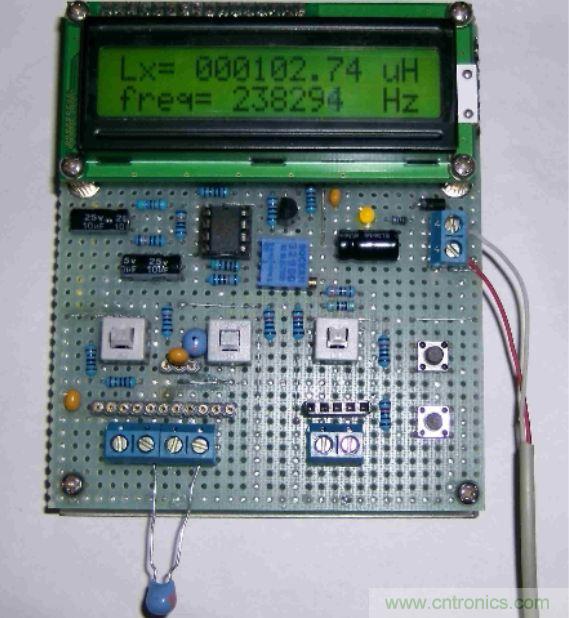

將電感接在Lx與GND之間即可，下圖所示。第一行顯示測得的電感值，第二行顯示的是當前LC振蕩電路的頻率。

所測電感與電路板上焊的是同一種，標稱100uH的電感。

電感實際測試

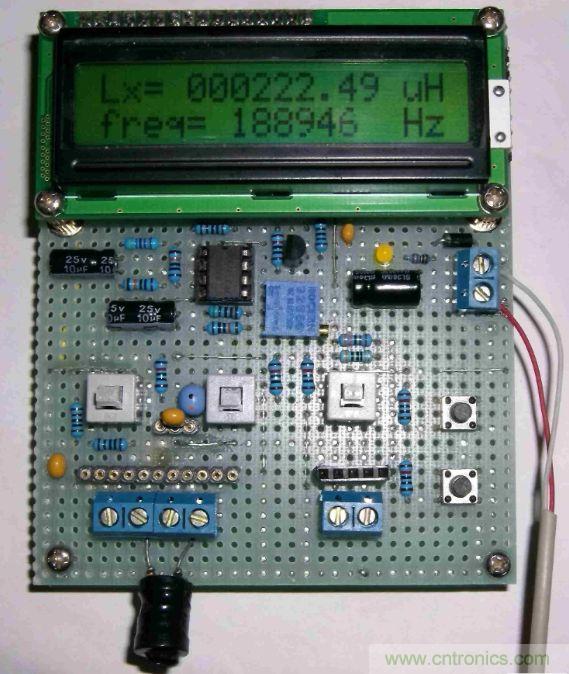

標稱220uH

[page]

6、測頻率

按下S2（S1何種狀態無關）， 單片機會自動顯示測頻率界面，除非按下功能切換按鈕（原理圖Btn3）切換到電解電容檔。

本測量?jī)x可以測幅值比較小的信號，頻率測量范圍50Hz到400KHz，測量精度在0.2%以內。

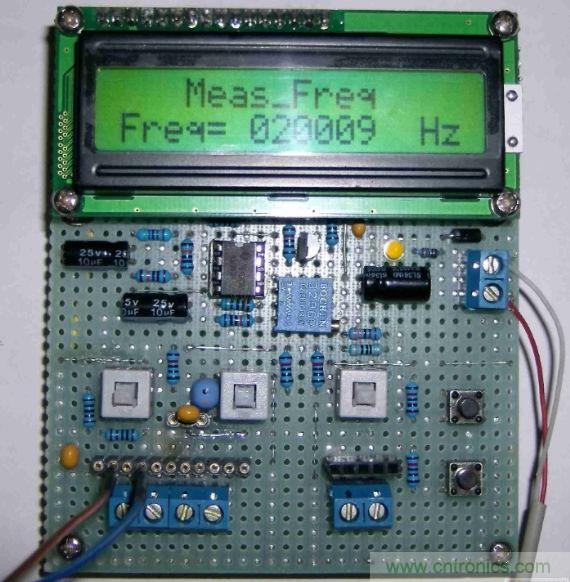

這是測20KHz信號的界面。

7、測小電解電容

在測小電容、電感、頻率的任何一個狀態，按一次功能切換按鈕（原理圖中Btn3）都會切換到測電解電容的狀態，然后根據S3彈起還是按下的狀態自動識別測大電解還是測小電解電容。再次按下功能切換按鈕（原理圖中Btn3）會返回到測小電容、電感、頻率的狀態。這就是功能切換按鈕的作用。除此之外，其它測量檔位單片機能根據S1、S2、S3按下還是彈起自動識別，無需人為干預。

S3彈起時為測小電解檔，第一行顯示測量范圍，第二行顯示測得的電容值。拍完照片后程序又略有改動，顯示的測量范圍會略有差異。

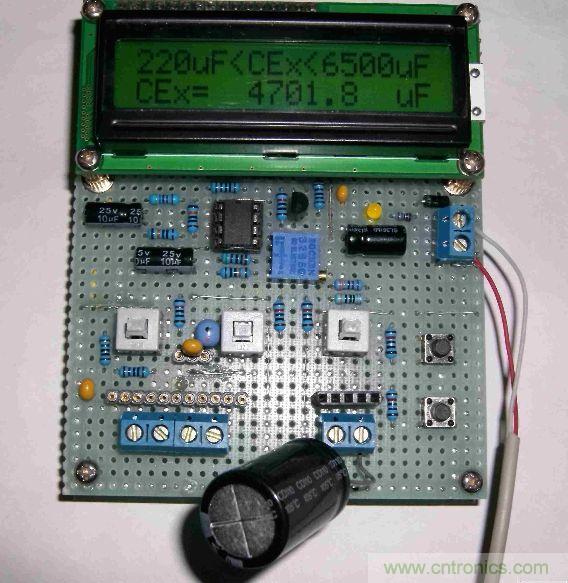

8、測大電解電容

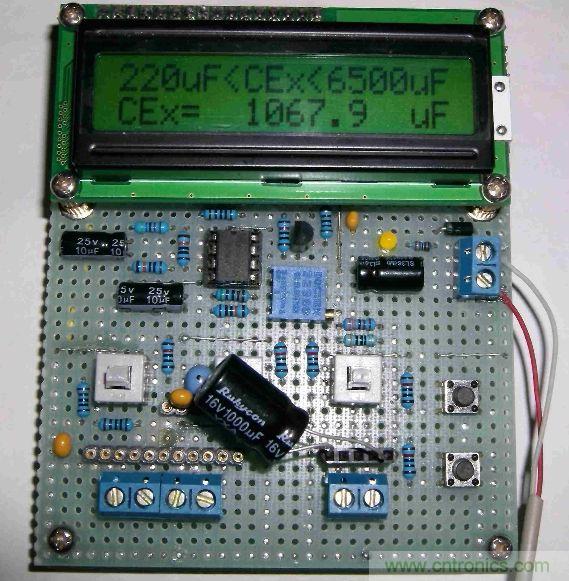

功能切換在測電解電容狀態，S3按下時，自動進入大電容測量界面。

拍完照片后程序又略有改動，測量范圍已經增大到12000uF。

電解電容實際測試

0.47uF，雖然叫電解檔，其實電解非電解電容都可以測：

470uF

1000uF

至此，整個DIY已經完成了，是不是很強大？趕緊自己動手吧！
