絕大多數的工程師對MCU晶體兩邊要接一個22pF附近的電容都不是很理解，因為這個電容有些時候是可以不要的。書籍上對這個的講解也很少，往往提到最多的是起穩定作用和負載電容之類簡短的，都沒有進行很深入的分析。

和這些工程師一樣，我之前也從來不去關心這兩個電容，認為按參考設計做就行了，直到有一次一個手機項目就因為這個電容出了問題，損失了幾百萬。于是，我開始真正的考慮這個電容的作用。

其實MCU的振蕩電路的真名叫“三點式電容振蕩電路”。

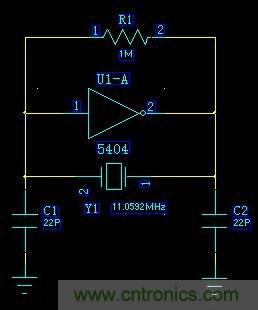

Y1是晶體，相當于三點式里面的電感，C1和C2就是電容，5404和R1實現一個NPN的三極管，大家可以對照高頻書里的三點式電容振蕩電路。接下來分析一下這個電路。

5404必需要一個電阻，不然它處于飽和截止區，而不是放大區，R1相當于三極管的偏置作用，讓5404處于放大區域，那么5404就是一個反相器，這個就實現了NPN三極管的作用，NPN三極管在共發射極接法時也是一個反相器。

接下來用通俗的方法講解一下這個三點式振蕩電路的工作原理，大家也可以直接看書。

大家知道一個正弦振蕩電路要振蕩的條件是，系統放大倍數大于1，這個容易實現，相位滿足360°，接下來主要講解這個相位問題：
5404因為是反相器，也就是說實現了180°移相，那么就需要C1，C2和Y1實現180°移相就可以，恰好，當C1，C2，Y1形成諧振時，能夠實現180移相，這個大家最簡單的可以以地作為參考，諧振的時候，C1、C2上通過的電流一樣，地在C1、C2中間，所以恰好電壓相反，實現180移相。

當C1增大時,C2端的振幅增強，當C2降低時，振幅也增強。

有些時候C1，C2不焊也能起振，這個不是說沒有C1，C2，而是因為芯片引腳的分布電容引起的，因為本來這個C1，C2就不需要很大，所以這一點很重要。接下來分析這兩個電容對振蕩穩定性的影響。

因為5404的電壓反饋是靠C2的，假設C2過大，反饋電壓過低，這個也是不穩定，假設C2過小，反饋電壓過高，儲存能量過少，容易受外界干擾，也會輻射影響外界。C1的作用對C2恰好相反。因為我們布板的時候，假設雙面板，比較厚的，那么分布電容的影響不是很大，假設在高密度多層板時，就需要考慮分布電容，尤其是VCO之類的振蕩電路，更應該考慮分布電容。

有些用于工控的項目，建議不要用晶體的方法振蕩，二是直接接一個有源的晶振

很多時候大家會用到32.768K的時鐘晶體來做時鐘，而不是用單片機的晶體分頻后來做時鐘，這個原因很多人想不明白，其實這個跟晶體的穩定度有關，頻率越高的晶體，Q值一般難以做高，頻率穩定度不高，32.768K的晶體穩定度等各方面都不錯，形成了一個工業標準，比較容易做高。
