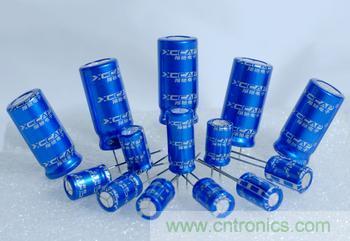

圖：超級電容

超級電容工作原理和特點

超級電容是一種電容量很大的電容器。電容器的電容量取決于電極間距離和電極表面積，為了獲得更大的電容量，超級電容盡可能地縮小電極間距離、增加電極表面積。

當兩極板間電勢低于電解液的氧化還原電極電位時，電解液界面上電荷不會脫離電解液，超級電容器為正常工作狀態；若電容器兩端電壓超過電解液的氧化還原電極電位時，電解液將分解，為非正常狀態。隨著超級電容器放電，正、負極板上的電荷被外電路泄放，電解液界面上的電荷響應減少。不同于利用化學反應的蓄電池，超級電容器的充放電過程是物理過程，沒有化學反應。所采用材料安全、無毒。

超級電容可以在數十秒到數分鐘內快速充電，充放電壽命很長，可達50萬次，或9萬小時；可以提供很高的放電電流，如2700F的超級電容器額定放電電流不低于950A，放電峰值電流可達1680A。蓄電池通常不能有如此高的放電電流，否則壽命將大大縮短。

超級電容器可以在很寬的溫度范圍內正常工作(-40℃～+70℃)；可以任意并聯使用來增加電容量，如采取均壓措施后，還可以串聯使用。

超級電容的選擇

很多用戶都遇到相同的問題，就是怎樣計算一定容量的超級電容在以一定電流放電時的放電時間，或者根據放電電流及放電時間，怎么選擇超級電容的容量，下面我們給出簡單的計算公司，用戶根據這個公式，就可以簡單地進行電容容量、放電電流、放電時間的推算，十分地方便。

超級電容器的兩個主要應用：高功率脈沖應用和瞬時功率保持。高功率脈沖應用的特征：瞬時流向負載大電流；瞬時功率保持應用的特征：要求持續向負載提供功率，持續時間一般為幾秒或幾分鐘。瞬時功率保持的一個典型應用：斷電時磁盤驅動頭的復位。不同的應用對超電容的參數要求也是不同的。高功率脈沖應用是利用超電容較小的內阻(R)，而瞬時功率保持是利用超電容大的靜電容量(C)。

下面提供計算公式和應用實例：

1. C(F)： 超電容的標稱容量；
2. R(Ohms)：超電容的標稱內阻；
3. ESR(Ohms)：1KZ 下等效串聯電阻；
4. Uwork(V)：在電路中的正常工作電壓
5. Umin(V)：要求器件工作的最小電壓；
6. t(s)： 在電路中要求的保持時間或脈沖應用中的脈沖持續時間；
7. I(A)： 負載電流；
8. Udrop(V)：在放電或大電流脈沖結束時，總的電壓降；
[page]
瞬時功率保持應用

超電容容量的近似計算公式，該公式根據，保持所需能量=超電容減少能量。

保持期間所需能量=1/2I(Uwork+ Umin)t；
超電容減少能量=1/2C(Uwork2 -Umin2)，
因而，可得其容量(忽略由IR 引起的壓降)C=(Uwork+ Umin)t/(Uwork2 -Umin2)

如單片機應用系統中，應用超級電容作為后備電源，在掉電后需要用超級電容維持100mA的電流，持續時間為10s,單片機系統截止工作電壓為4.2V，那么需要多大容量的超級電容能夠保證系統正常工作?

由以上公式可知：
工作起始電壓 Vwork=5V；工作截止電壓 Vmin=4.2V；工作時間 t=10s；工作電源 I=0.1A所需電容容量為：
C=(Vwork+ Vmin)It/( Vwork2 -Vmin2)
=(5+4.2)*0.1*10/(52 -4.22)
=1.25F

根據計算結果，可以選擇5.5V 1.5F電容就可以滿足需要了。

超級電容的大功率特性應用

1、低溫啟動

在我國北方的冬季，因氣溫過低，以蓄電池作為啟動電源的重卡、坦克、裝甲車等經常難以啟動。在低溫環境下放電能力明顯下降、內阻急劇增加會導致蓄電池低溫大電流放電性能及輸出功率降低，造成車輛啟動困難(時間長)，甚至無法啟動，影響正常的工作和軍事戰備。超級電容擁有在-40～+70℃溫度范圍內正常工作的特性，可以為低溫啟動提供優異的解決方案，并可以起到保護蓄電池、延長蓄電池使用壽命的作用。

案例：我軍某型步兵戰車、俄羅斯陸軍的坦克裝甲車輛在嚴寒環境中啟動就廣泛采用超級電容器應急啟動電源系統，實現了戰車在低溫負四十度條件下的緊急啟動。

2、飛機啟動

目前軍用飛機(包含直升飛機)啟動用電源車主要存在的問題是在某些沖擊或浪涌狀態下發電機輸出功率無法滿足要求，造成發動機轉速和輸出功率急速下降甚至熄火。對于蓄電池啟動車，可直接和蓄電池并聯超級電容器模組，以提供飛機發動機啟動瞬間所需的大電流，提高啟動性能和戰時便攜機動性能，縮短啟動時間，降低瞬間大電流對蓄電池造成的損害。

案例：在5.12汶川地震搶險救災中，使用超級電容器作為直升機的啟動電源起到關鍵作用，獲得軍方的好評。

3、在近防武器中的應用

艦載和陸基近程高速防空火炮系統使用的是外掛電源系統，需要電池等儲能器件組成儲能系統，但由于火炮在射擊過程中需要瞬時大功率的能量支持，電池的功率性能較差，頻繁大功率放電勢必使其壽命急劇衰減，同時電池還存在需定期進行維護、高低溫性能差等一系列問題。超級電容器具有比脈沖功率較蓄電池高近十倍，可以實現頻繁大功率放電，免維護，高低溫性能好及比容量高出普通電容器百倍以上等諸多優點，使其可作為替代電池的性能優異的儲能器件。

4、在車輛加速、爬坡等情況中的應用

車用蓄電池必須具有一定的容量來滿足車輛的設計需要，同時還必須具有一定的峰值功率特性來滿足汽車在加速和爬坡等特殊情況下的需求。車輛在行駛過程中由于突然加速、制動或爬坡、載重等惡劣條件造成的高功率負載狀況需要蓄電池來實現高功率放電，而蓄電池的高功率性能不足，即使能實現大功率放電，也對其壽命有影響，如果使用超級電容器與蓄電池并聯，發揮超級電容的大功率優勢，可以有效地彌補電池功率不足的問題。
