【導讀】Diodes新型低壓差線性穩壓器提升驅動能力,此兩款低壓差線性穩壓器都提供啟動輸入和電源良好輸出功能,滿足FPGA、DSP及其它數字器件的時序要求,讓用戶能夠靈活配置具有不同啟動和關電方式的電源管理方案。
Diodes公司 (Diodes Incorporated) 推出一雙超低壓差 (Low dropout,簡稱LDO) 線性穩壓器AP7175及AP7176B,在僅有0.23V的壓降下提供3.0A連續輸出電流。AP7175與AP7176B的最高輸入電壓分別為3.65V和5.5V,輸出電壓均可調,適用于筆記本電腦、個人電腦及機頂盒等多種產品內的高能效系統。
為了滿足現場可編程邏輯陣列 (FPGA)、數字信號處理 (DSP) 及其它數字器件的時序要求,此兩款低壓差線性穩壓器都提供啟動輸入和電源良好輸出功能,讓用戶能夠靈活配置具有不同啟動和關電方式的電源管理方案。當這兩款穩壓器被關斷時,他們能自動給輸出電容器放電,從而提高系統的可靠性。

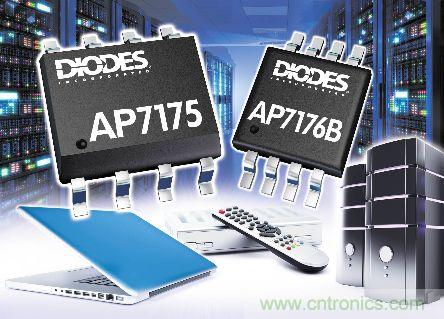

圖題:Diodes新型低壓差線性穩壓器提升驅動能力
AP7175和AP7176B集成了軟啟動功能,典型軟啟動時間為0.6ms,有助于電源啟動期間的沖擊電流。此外,兩款低壓差線性穩壓器都具有內置限流、短路及熱關斷保護功能,以確保負載在任何過流情況下受到全面的保護。
這兩款低壓差線性穩壓器都采用了有助于減低熱阻抗、符合行業標準的SO-8EP及較小體積的MSOP-8EP外露焊盤封裝。這些封裝能夠降低結至外殼的溫差,讓器件得以在-40ºC到+85ºC環境溫度范圍內提供高負載電流。
