ADP1048:ADI推出首款交錯式數字功率因數校正控制器

發布時間:2011-12-02 來源:Analog Devices, Inc.

產品特性:

  • 高度精確的交流功率計量功能
  • 交錯式功能縮減尺寸,適合高功率水平PFC
  • PMBus兼容性允許使用標準系統軟件接口

應用范圍:

  • 通信基礎設施、工業和儀器儀表系統及高功率醫療成像


Analog Devices, Inc. (ADI),全球領先的高性能信號處理解決方案供應商,最近推出首款交錯式數字功率因數校正(PFC)控制器ADP1048,該器件具有高度精確的交流功率計量功能。與單相數字PFC控制器ADP1047(2011年3月發布)相似,交錯式(或雙相)ADP1048采用傳統的連續導通模式PFC技術來降低諧波失真。該器件可以配置為交錯式設計來縮小電感尺寸,并可以在無電橋升壓模式中取代AC/DC整流器來提高功率。這些技術可以將所有信號轉換到數字域內并允許通過一個兼容PMBus™的接口調整和報告各參數,其中包括精確測量輸入電壓、電流和功率。ADP1048極其靈活通用并且易于使用,確保AC/DC設計師和系統架構師能夠在系統層級實時調整設計并優化效率。

與單相控制器ADP1047一樣,交錯式PFC控制器ADP1048可以通過直觀的圖形用戶界面(GUI)輕松編程,因而客戶無需像針對基于數字信號處理器(DSP)的替代器件那樣進行復雜的代碼編程,即可設計并優化其系統。該器件專為高可靠性AC/DC功率因數校正系統和電機控制應用而設計,適合通信基礎設施、工業和儀器儀表系統(如電機控制)以及高功率醫療成像應用。

在滿負載電流情況下,ADP1048可以提供±3%的功率計量精度,經過客戶校準后可以進一步提高到±1%。該新款數字控制器還通過非線性控制算法增強瞬態響應,并提供可編程浪涌控制(用于減少啟動過應力)、實時編程功能(用于最大程度地提高效率)以及眾多故障檢測與報告功能(用于提高可靠性)。ADP1048可以經由頻率同步來消除“拍”頻噪聲,或者也可以啟用開關頻率擴頻功能來進一步降低電磁輻射(EMI)。

ADP1048主要特性和優勢:
• 交錯式功能使得電感和解決方案尺寸得以縮減,適合高功率水平PFC
• 靈活的數字控制環路PFC可以優化諧波校正
• 真有效值交流測量功能提供高精度功率測量
• GUI編程能力幫助簡化使用并縮短產品上市時間
• PMBus兼容性允許使用標準系統軟件接口

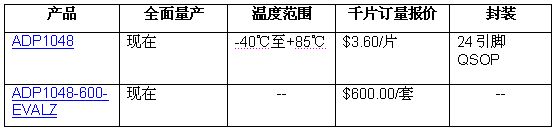

供貨、報價與配套產品


數字PFC控制器ADP1048和ADP1047屬于數字控制器ADP1043A(適合隔離系統)、高速M(fèi)OSFET驅動器和iCoupler®數字隔離器的配套器件,這些器件也都可以從ADI公司獲得。這些器件有利于輕松實現智能電源管理,從而提高能效。
