儲能系統:如何輕松安全地管理電池包

發布時間:2024-09-21 來源:ADI公司 責任編輯:lina

【導讀】鋰離子(Li-Ion)電池和其他化學電池不僅在汽車行業扮演著關鍵角色,而且也是儲能系統(ESS)的主力軍。例如,超級工廠每天可以利用可再生能源生產數兆瓦時電力。電網如何承受24小時內的各種負載波動?利用基于電池的電網支持儲能系統(BESS)可以有效解決這個問題。本文討論了電池管理控制器解決方案及其在開發和部署ESS時的有效性。


摘要


鋰離子(Li-Ion)電池和其他化學電池不僅在汽車行業扮演著關鍵角色,而且也是儲能系統(ESS)的主力軍。例如,超級工廠每天可以利用可再生能源生產數兆瓦時電力。電網如何承受24小時內的各種負載波動?利用基于電池的電網支持儲能系統(BESS)可以有效解決這個問題。本文討論了電池管理控制器解決方案及其在開發和部署ESS時的有效性。


鋰離子電池挑戰


為了使用鋰離子電池,我們需要電池管理系統(BMS)。鋰離子電池可能很危險,因此BMS必不可缺。如果過度充電,鋰離子電池會發生熱失控并爆炸;如果過度放電,電池內部會發生化學反應,導致其蓄電能力受到永久影響。這兩種情況都會導致電芯受損,并且可能帶來安全隱患和嚴重的經濟損失。此外,鋰離子電池常常堆疊起來,形成電池包,所以也需要使用BMS。堆疊電池通常采用串聯方式充電,也就是將一個恒定電流源與電池堆并聯。然而,這種方法會帶來一個難題:如何實現平衡充電,即讓所有電池處于相同的荷電狀態(SOC)。如何在避免電池堆的任何一個電池過度充電或過度放電的前提下,將所有電池完全充電或放電?一款出色的BMS包含眾多優勢,有助于實現良好平衡。BMS的主要功能包括:


  • 監測電池參數,例如電池電壓、電池溫度以及流入和流出電池的電流。

  • 通過測量上述參數,并使用庫侖計測量充電和放電電流(單位為安培-秒,即A.s),來計算SOC。

  • 電池平衡(被動),可確保所有電池的SOC相同。


電池管理系統解決方案


ADI公司提供多種BMS器件系列(ADBMSxxxx)。例如,ADBMS1818非常適合工業和BESS應用,可以測量由18個電池組成的電池堆。任何ADBMS IC都需要微控制器來操作。微控制器單元(MCU)與BMS通信,接收測量數據并執行計算,以確定SOC和其他參數。雖然大多數微控制器可以與BMS通信,但并非所有微控制器都適用。理想的微控制器應具備強大的處理能力。BMS反饋的數據量可能非常龐大,尤其是在處理大型電池堆時。例如某些電池堆由多達32個以菊花鏈連接的ADBMS1818組成,電壓可能達到1500 V。在這種情況下,微控制器必須具有足夠的帶寬,以便在處理結果的同時與系統中的不同BMS IC進行通信。MAX32626微控制器是BMS平臺解決方案的一部分,有兩個電源,并通過PowerPath?控制器進行管理。PowerPath控制器根據板載電源需求(所連接的外設和處理負載等)確定電源優先順序。


ADI公司的大多數監控IC都采用適合高壓系統的可堆疊架構,這意味著多個模擬前端(AFE)可以通過菊花鏈方式連接。因此,BMS控制板(又稱儲能控制器單元(ESCU))的一大特性在于可以同時與多個AFE協同工作。


圖1為典型的BMS框圖,其中ESCU以藍色突出顯示。雖然ESCU并未針對功能安全應用進行優化,但用戶可以實施保護電路和/或冗余來滿足某些安全完整性等級(SIL)要求。


儲能系統:如何輕松安全地管理電池包

圖1.由ADI BMS解決方案提供支持的BMS簡化框圖


BMS控制板硬件和軟件


硬件信息


ADI公司的ESCU可與各種BMS器件(AFE、電量計、isoSPI收發器)接口對接。BMS控制板硬件和組成部分的亮點包括:


板載MCU:Arm? Cortex?-M4 MAX32626適合儲能應用。該器件以低功耗運行,速度非常快,內部振蕩器的運行頻率高達96 MHz。在低功耗模式下的運行速度低至4 MHz,可節省功耗。此外還具有出色的電源管理特性,例如低功耗模式下電流僅600 nA,并有一個已使能的實時時鐘(RTC)。MAX32626還集成了豐富的外設接口,包括SPI、UART、I2C、1-Wire?接口、USB 2.0、PWM引擎、10位ADC等,并內置了一個帶高級安全特性的信任保護單元(TPU)。


接口:ESCU配備了多個接口,


■包括SPI、I2C和CAN。

■isoSPI用于安全穩健地跨高壓屏障傳輸信息。

■USB-C用于為電路板供電和燒錄MCU。

■JTAG用于微控制器編程和調試。

■Arduino連接器(提供更大的靈活性,支持添加Arduino兼容板,例如以太網擴展板、傳感器板,甚至Proto Shield)。


isoSPI收發器:包含2個LTC6820,利用單個變壓器實現與菊花鏈連接的BMS IC之間的isoSPI通信,確保該板與連接到大電壓電池堆的BMS IC完全隔離。雙isoSPI收發器提供了冗余和可逆的隔離通信,主機MCU交替使用不同通信端口以監視信號完整性。未來該板將包含ADBMS6822(雙isoSPI收發器),以支持更高的數據傳輸速率,并支持新款A(yù)DI BMS IC中的低功耗電池監控(LPCM)功能)。


u電源管理:


■可通過DC插孔或連接到PC的USB通過USB 2.0接口(可使用USB-C連接器)供電。

■優先級電路采用LTC4415,根據控制器和外設側的負載來選擇電源(DC插孔或USB-C輸入)。例如,如果連接并運行Arduino擴展板,則該板的功耗將提高,超過USB-C所能提供的功率,此時LTC4415的理想二極管“或”架構將執行切換操作,選擇DC插孔作為電源來源。

■電源鏈提供不同的電壓軌(3.3 V、2.5 V和5 V),這些電壓軌可通過跳線進行配置。

u安全和保護:MAX32626可控制板載隔離柵極驅動器ADuM4120,該驅動器可控制N-FET連接到外部接觸器(如電池板上的接觸器)。在緊急或故障情況下,MCU將通過ADuM4120打開和關閉MOSFET,進而斷開接觸器和電池連接,起到保護作用。

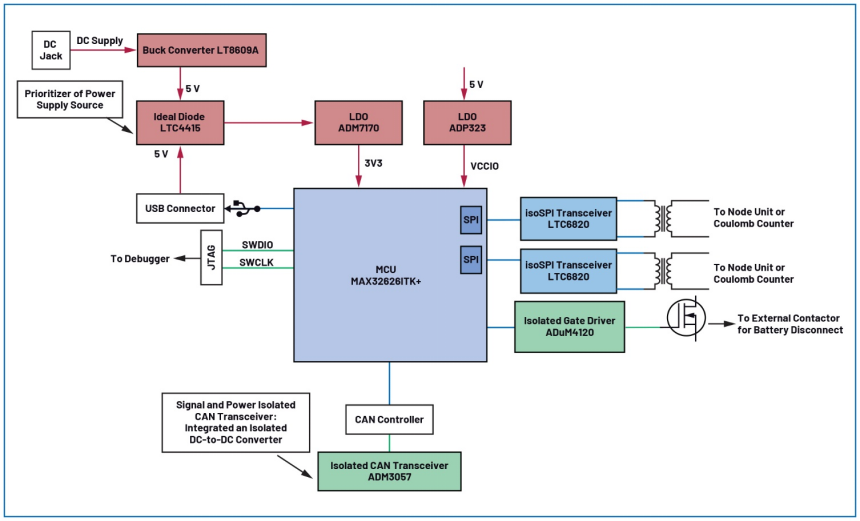

圖2中的概要框圖突出了ESCU的主要元件。


儲能系統:如何輕松安全地管理電池包

圖2.ESCU的詳細硬件框圖


PCB尺寸較小,為10 cm×9 cm。主要接口如圖3所示。


儲能系統:如何輕松安全地管理電池包

圖3.ESCU的頂面


軟件信息


在軟件方面,ADI公司提供了完整解決方案,包括可用于與控制板通信的開源圖形用戶界面(GUI)。該GUI最多支持將三個ADBMS器件連接到菊花鏈。


GUI通過定義明確且可輕松擴展的開源通信協議與MCU進行通信。該協議定義了通過串行端口發送到MCU的消息。這些消息受到循環冗余校驗(CRC)保護,支持錯誤檢測。用戶可通過消息,有序地與MCU連接和斷開連接,設置系統參數,執行測量,使能和檢查故障,以及將任何必要的命令寫入ADBMS器件。MCU中的應用代碼利用空閑RTOS線程執行并行操作。這種做法很有用,因?yàn)闇y(cè)量線程可以與故障檢查線程并行運行,從而可以實現故障間隔時間目標。


我們?yōu)锽MS控制板提供了用Python編寫的軟件界面。主要的用戶內容包括:

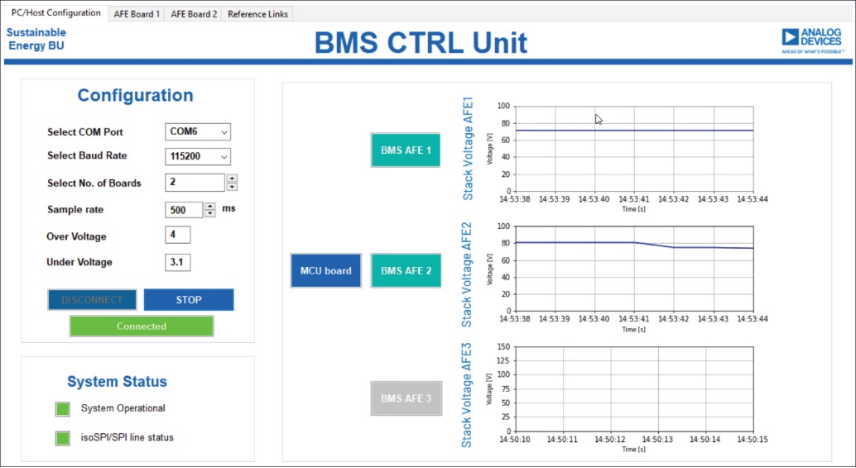

1.系統標簽頁:這是應用程序的主登陸頁面(圖4)。用戶可在此建立串行PC通信,選擇連接的AFE板數量,以及確定用于過壓和欠壓檢查的測量間隔和閾值。點擊連接后,用戶即可開始測量。兩個系統狀態燈都變成綠色(如圖4所示)時,會根據用戶輸入的電路板數量而顯示相應的測量標簽頁。


儲能系統:如何輕松安全地管理電池包

圖4.用戶應用程序的系統標簽頁

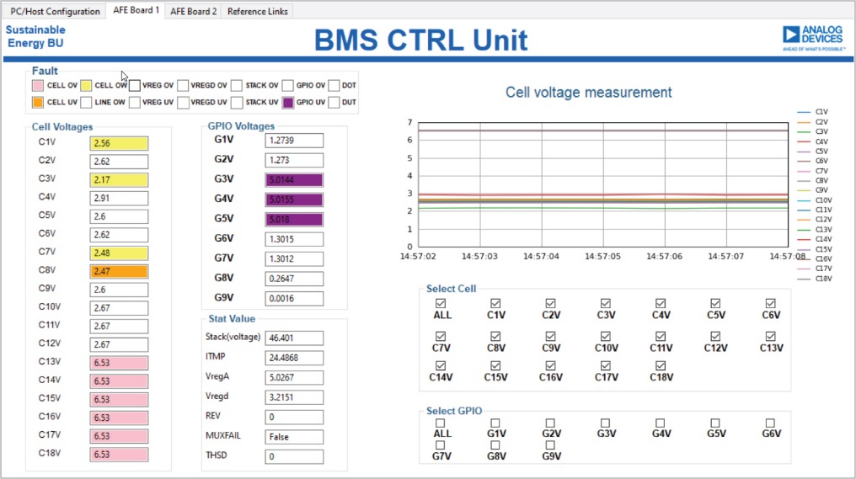

2.BMS標簽頁顯示ESCU處理的每個連接AFE的測量結果,如圖5所示。BMS標簽頁包含AFE板的電池和GPIO電壓、狀態及故障讀數。電池電壓測量結果也以圖形方式實時呈現。


儲能系統:如何輕松安全地管理電池包

圖5.BMS測量標簽頁


3.參考標簽頁:GUI包含一個參考標簽頁,其中會顯示電路板概要框圖和原理圖。原理圖、Gerber文件、評估固件、GUI和用戶指南都是開源的,由ADI提供。


結論


能源市場正快速發展,對BESS的需求十分迫切。業界亟需可以立即部署的完整解決方案,其中還要求包括適當?shù)闹С?,以加快產品上市速度,避免出現延誤意外。ADI公司的ESCU可全面滿足這一需求。該板具備BESS所需的關鍵特性,同時提供了一個全面而靈活的基礎平臺,為未來的進一步開發鋪平了道路。


借助ADI公司的BMS控制器解決方案,用戶將能夠:


  • 同時評估多個AFE,因?yàn)樵摻鉀Q方案針對的是可堆疊和可擴展架構。不需要額外的isoSPI收發器板。

  • 無縫調試BMS系統,因?yàn)樵摪宕钶d了JTAG、狀態LED以及豐富的連接器和接口。

  • 利用開源硬件和軟件縮短產品上市時間。


ADI公司的BMS控制板具備BESS所需的關鍵特性,并為未來的發展提供了一個靈活的基礎平臺。


參考資料


1 “鋰離子電池儲能解決方案”,ADI公司,2022年?!皟?chǔ)能解決方案”,ADI公司

2 Amina Bahri。AN-2093:ADBMS1818從屬模塊解決方案”,ADI公司,2021年。

(來源:ADI公司,作者:Paulo Roque,系統應用工程師,Amina Joerg,現場應用工程師
