產品特性:
- 高速雙6A峰值電流驅動能力
- 快速上升和下降時間
- 可編程開關延遲時間
- 獨特的高精度邏輯輸入閾值(+/-3.75%)控制
應用范圍:
- 開關電源、電機驅動器和D類放大器等

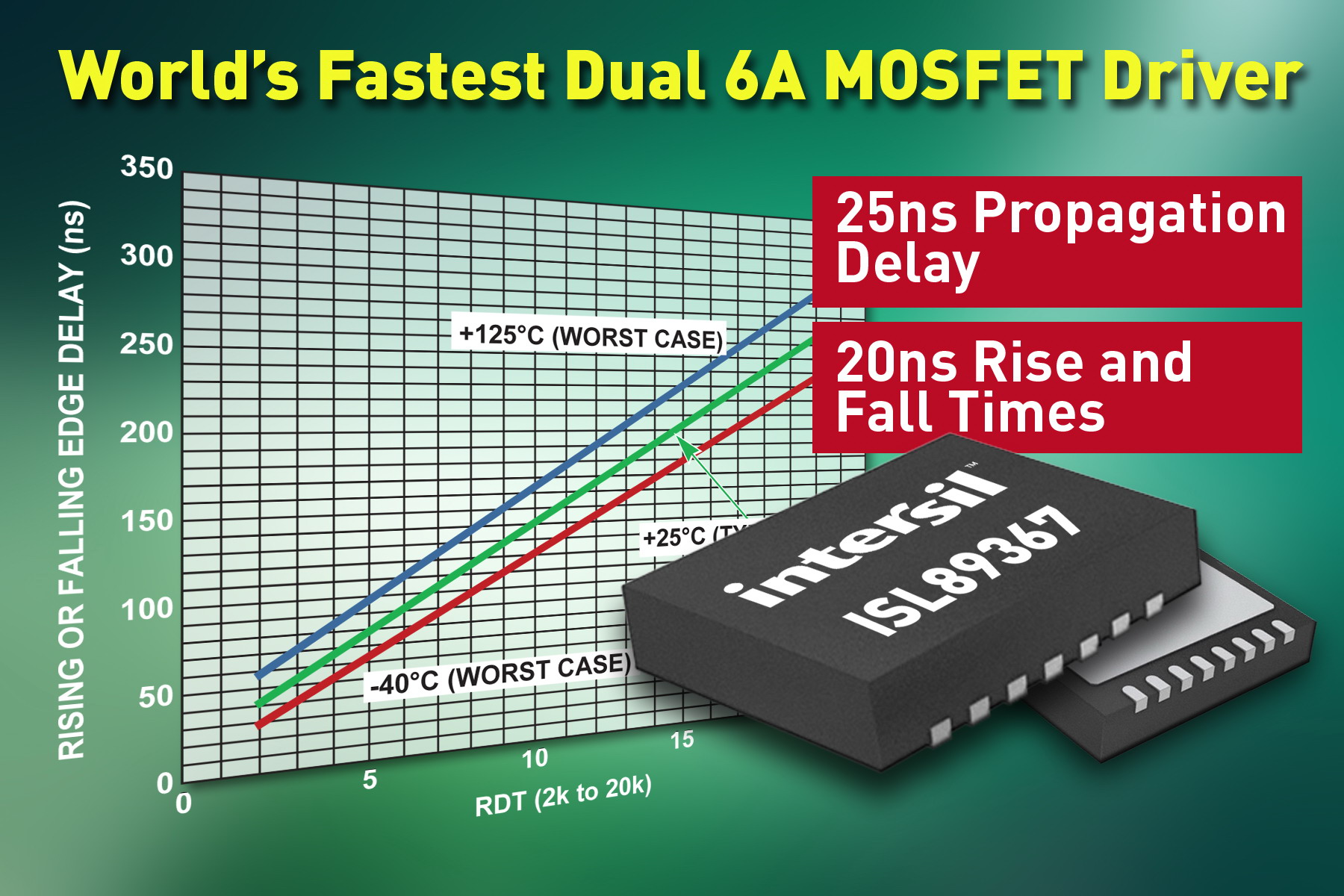

Intersil公司近日推出業內首款雙6A峰值電流驅動能力的雙通道MOSFET驅動器---ISL89367。此款獨特器件為設計人員提供了高速驅動多個并聯大電流功率MOSFET的集成解決方案,非常適合用于開關電源、電機驅動器和D類放大器等應用。
與驅動電壓范圍為4.5V-16V的同類型產品相比,該驅動器的快速上升和下降時間可確保較低的功率損耗從而顯著提升效率??删幊涕_關延遲時間可有效的防止MOSFET之間的共通,并允許進行優化設計,以達到最高的效率和減小電磁干擾。
對于隔離式應用,ISL89367的高精度輸入邏輯電平閾值可簡化對變壓器二次側的同步整流的設計。通過對內部計時器進行編程可提供最大270ns的驅動延遲時間。對于需要更長延遲時間的應用,高精度的輸入閾值比較器允許通過簡單的RC電路產生更長的精確延遲時間。
特性和規格
- 業內驅動速度最高的6A MOSFET驅動器(25ns傳播延遲時間;20ns上升和下降時間)
- 4.5V-16V寬工作電壓范圍
- 準確的可編程延遲時間
- 獨特的高精度邏輯輸入閾值(+/-3.75%)控制
- 驅動的導通電阻僅為1歐姆(典型值)
- 5A“米勒電荷區”驅動電流
定價與供貨
ISL89367采用16引腳4mm x 4mm TDFN封裝,單價4.00美元,1,000件起訂。
