產品特性：

• 能夠接受源自任何PLC調制解調器的信號
• 輸出段能夠驅動高達2.0 A峰值電流
• 采用帶裸露熱焊盤的緊湊型QFN封裝

應用范圍：

• 智能電表、工業控制和街道照明等

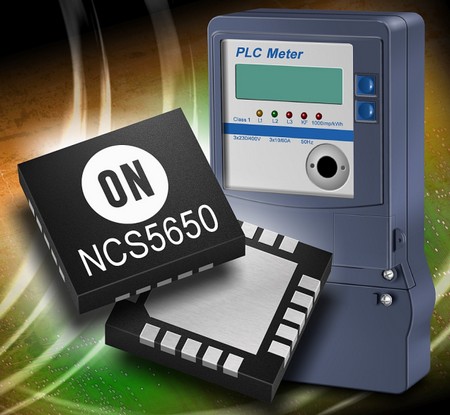

應用于綠色電子產品的首要高性能、高能效硅方案供應商安森美半導體(ON Semiconductor)推出一款新的線路驅動器件NCS5650，用于智能電表、工業控制和街道照明等電力線載波(PLC)通信應用。NCS5650是一款高能效、低失真的AB類驅動器，專門用于驅動電力線路主電源，能夠接受源自任何PLC調制解調器的信號。

NCS5650包含一個運算放大器，能配置為均一增益(unity gain)跟隨緩沖器，或另行用作提供第一段的4點低通濾波器。輸出段能夠驅動高達2.0 A峰值電流，經隔離變壓器或簡單的線圈耦合至主電源。在輸出電流為1.5 A時，輸出電壓確保在任意輸入端以1.0 V或更低的擺幅擺動，確保在嚴格的環境中提供最優的信噪比(SNR)。NCS5650在關閉模式僅消耗150 µA電流。可選用的電源包括單端6 V至12 V電源和雙平衡±3.0 V至±6.0 V電源。

NCS5650提供獨特的全功率帶寬特性，可在世界任何地區的PLC網絡中工作，同時符合歐洲電工標準化委員會(CENELEC)等區域性PLC頻率帶寬規范標準。

這器件支持−40 °C至+125 °C的擴展結溫度范圍，采用帶裸露熱焊盤的緊湊型QFN封裝，提供更高的熱耗散性能，以及更強的熱可靠性，幫助對成本敏感的設計人員進一步降低物料單(BOM)成本。

NCS5650采用緊湊型20引腳4 mm x 4 mm x 1 mm無鉛QFN封裝，每10,000片批量的單價為3.73美元。

安森美半導體音頻、視頻和接口產品分部總經理Simon Keeton說：“電力線通信的問世使公用事業公司能夠?yàn)樗麄兊呐潆娋W(wǎng)絡增加更高級別的功能，從而讓消費者更能掌握他們的能耗。與諸如安森美半導體AMIS-49587這樣的領先擴頻型頻移鍵控(S-FSK)調制解調器一起使用時，NCS5650用作自適應的PLC通信方案，提供理想的性價比。利用這方案的設計能夠獲得集成度更高的優勢，使元器件數量更少，總體BOM成本更低。”
