無電解電容也能實現的3W非隔離球泡燈方案

發布時間:2018-01-04 責任編輯:lina

 【導讀】本文簡單介紹無電解電容對于延長LED燈壽命的意義,同時簡單介紹一種全新的閉環電流控制策略,詳細介紹這種控制策略如何突破性提高LED輸出電流精度,從開環到閉環是其本質的突破。基于這種閉環策略,提供了一種無電解電容3W球泡燈LED驅動方案,并提供了實驗數據和相關波形圖。


技術發展趨勢

LED驅動電源-無電解電容的意義


為什么在LED驅動電源設計時要強調無電解電容呢?目前LED照明驅動電源的工作壽命的瓶頸就是AC-DC轉換電解電容。LED燈珠的壽命是大于4萬小時的,而電解電容的壽命只有幾千小時,通常環境溫度每上升10度,電解電容壽命縮短至一半。根據木桶原理,決定整燈壽命的是最“短命”的環節:電解電容。如果不想法拿掉電解電容,那么LED照明驅動電源的壽命與LED的壽命就很不匹配,也就很難發揮出LED照明的長工作壽命優勢。這也是為什么最近業界一直在積極開發無電解電容的LED照明驅動電源的主要原因。


全閉環的恒流控制的價值









圖1:全閉環非隔離降壓恒流LED驅動電源參考意


所謂開環,不以檢測到的輸出電流值來做發出PWM信號的參考。所謂的閉環,即真正檢測輸出電流值,以此為標準來發出PWM信號。從電路拓?fù)渖希邲]有區別。但是在芯片內部對檢測到的如圖1 CS腳電感電流信號,做專利技術處理,如圖2 TRUEC2部分。這樣,就檢測到了電感電流的平均值,也就是輸出電流的平均值。芯片針對檢測到的值,控制輸出占空比,實現了閉環控制。

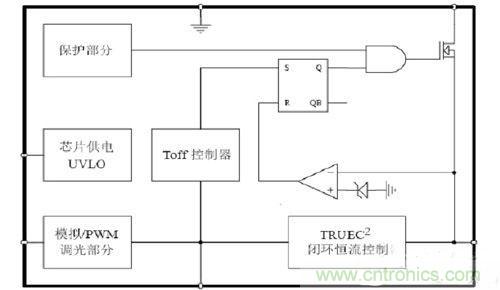

圖2:DU8623內部功能圖


實驗驗證

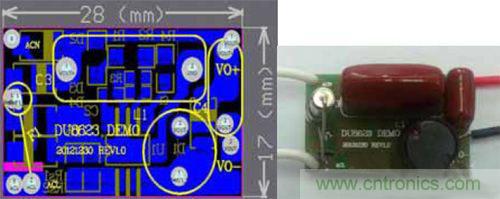

我們選擇了一個典型LED球泡燈應用來做IC功能驗證,基本電參數要求如下:
輸入電壓范圍:180~264VAC/50Hz
功率因數: >0.5 效率:>88%
輸出電壓范圍:3~50VDC 輸出電流:60mA

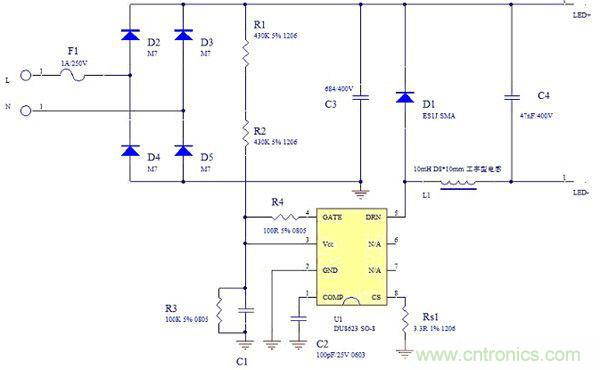

圖3:DU8623球泡燈應用原理圖


對于輸入電壓、負載LED變化情況下,我們測試得到如下交叉調整率結果:
圖4可見,線性調整率為0,因?yàn)槿]環控制逐周期精確控制,輸入有任何變化,芯片會馬上檢測到并作相關的調整以便得到同樣的輸出;同理,如圖5及圖6,當輸出電壓變化,電感量變化時,芯片也會作相關的調整;正是因?yàn)槲覀兊娜]環高精度恒流控制方法,使電源做到了真正的恒流。這樣,量產的一致性可以控制到小于±1%.

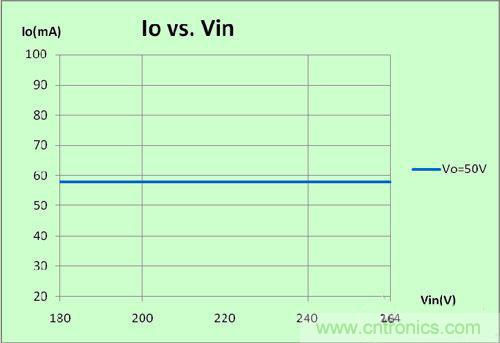

圖4:線性調整率





圖5:負載調整率

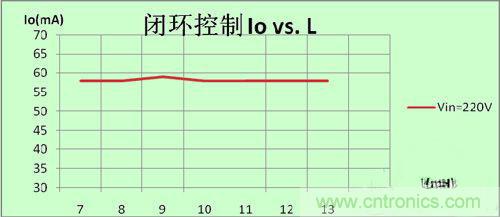

圖6:電感調整率




如果按照市面上的傳統的芯片,用用開環的控制技術-固定Toff的控制技術,電流推導公式如下:




這種開環控制技術是基于輸出電壓相對恒定(即LED串聯數量不變),主電感感量確定的情況下,芯片通過提供一個恒定的關斷時間和Vcs比較基準,從而實現當輸入電壓在一個比較寬的范圍內變化時,恒定輸出電流的目的。但是電網的波動和功率電感的批量生產的一致性很難控制,LED的Vf會隨溫度變化等的影響,都會影響到輸出電流的變化。所以此種控制方法很難達到真正的恒流,也不利于生產的一致性。
正是DU8623的系統是使用全閉環高精度的恒流控制方法,減少了整機系統對外界條件高度一致的依賴性,同一款電源,對應不同的輸出電壓,不同的功率電感,輸出電流依然保持±0.9%以內的恒流精度。充分說明了閉環系統對于整個系統恒流精度提高的重要性。例如輸出電壓可以做50V,或者40V、30V等,這樣,不僅可以減少因?yàn)檩敵鲭妷翰煌枰煌碾姼械膫淞霞皫齑?,還可以增加同一款料的采購量而進一步降低采購成本,減少呆滯料的存放。并且還要達到更好的恒流效果!
結論


全閉環控制,檢測輸出電流,來發出PWM信號,是真正的恒流電源驅動控制技術。實驗表明,相對于其他非閉環的方案,這種獨有的閉環恒流控制技術使輸出電流精度有了質的飛躍,使整機電源在全電壓、全負載、電感變化范圍內的電流精度達到行業內目前最高的±0.9%.基于此閉環控制技術,DU8623集成1A高壓MOSFET,并且根據某些應用要求省略了電解電容,這就提供了一種高恒流精度,低成本、壽命優化的產品。
目前LED驅動供應商層出不窮,各種方案百花齊放。對于新興的LED市場,爆發在即,但其特點是“短周期”.何謂“短周期”即方案的變化、更新十分迅速。所以能夠貼近一線市場、迅速響應提供方案的IC設計公司才能夠笑到最后,才能夠最終把握趨勢,引領市場技術革新。
