在常規選擇中節能燈中磁環一般都選用可飽和環形磁芯，為使節能燈半橋逆變電路有良好的開關特性，產生良好的震蕩波形，要求磁環必須如圖所示，有近似于矩型的磁滯回線，在S形的特性曲線中以A點為起點，從A點到B點，再到C點和D點，最后回到原始的A點，這樣就得到一個完整的磁化周期。



這樣的磁滯回線有明顯的飽和點和飽和段，而且具有良好的對稱性。近似于矩型的磁滯回線可使磁環線圈中的電流波形前后沿較陡,能較好的滿足三極管的驅動要求。如果S形的磁滯回線在各點上不能完全對稱的話，都將嚴重影響節能燈半橋逆變電路的開關特性，導致?lián)p耗加大，三極管溫升加劇。

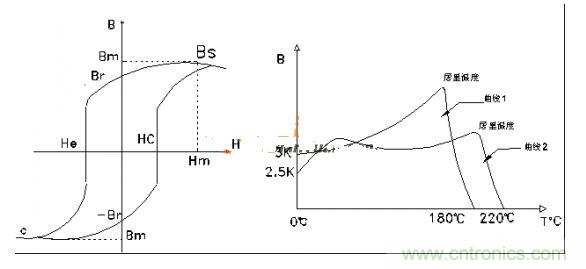

圖一為磁環的磁化曲線



圖中:B為磁感應強度，BS為飽和磁感應強度，BM為最高磁感應強度，H為磁場強度，Br為磁場感應強度H=0時的剩余磁通，He與Hc為矯頑(磁)力。

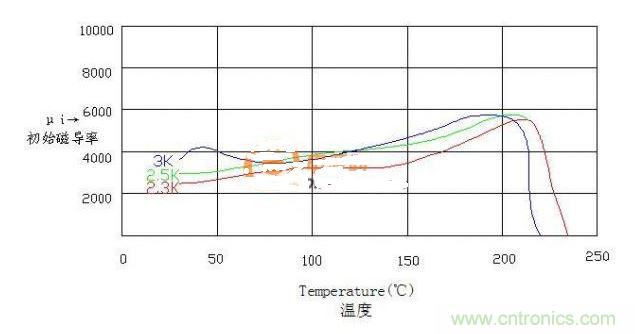

我們用另外一幅圖來說明節能燈常用的幾種磁環的磁性材料初始磁導率的溫度特性曲線。

圖二中: 曲線1為磁導率3K的B與溫度的曲線



由圖中可見3K材料比較快的達到第一個峰值，然后快速下降至谷點位置，約80度，后緩慢上升,一直到居里點，約200度。曲線2為磁導率2.5K的B與溫度的曲線。由圖中可見2.5K材料的磁導率一直隨溫度在上升，谷點極其短，并且谷點溫度比較高，達到了180度左右，居里溫度約210度。



由上圖可見曲線3為磁導率2.3K的B與溫度的曲線。我們由圖中可以看到2.3K材料隨溫度變化的B值變化并不大,谷點約150度，居里溫度約220度。



由上面三種材料的溫度曲線可見,三種材料的居里溫度都可以滿足節能燈的要求，節能燈殼內最高溫度一般不會超過150度。三種曲線綜合分析，3K材料穩定性能稍差，2.5K材料的谷點溫度偏高，如果遇到節能燈殼內溫度超高，達到最大值150度，而磁環在這個時候，B值不但沒有降低，還在一直升高的話，必將導致三極管過驅電流加大，最終導致災難性的后果。



2.3K材料由于其穩定的溫度曲線，在節能燈中大受歡迎。若非有特殊要求一般節能燈都會選用2.3K或者3K的磁環。完美的溫度曲線應該是次峰平，幾乎看不見，而谷點長，最好在70-150度，居里溫度只要有200度以上就可以了，可惜這樣的磁環至今仍沒有應用在節能燈上。
