MOS管是半導體場效應管的簡稱。和MOS管相關的,大多數是與封裝有關的問題。在一些條件相同的條件下,目前主流的幾種封裝其實是存在著一定的限制的。那么這些限制都有哪些,由如何尋找出突破呢?
目前幾種主流的封裝中存在著如下幾種限制:
封裝電感
內部焊線框架內的漏極、源極和柵極連接處會產生寄生電感。而源漏極電感將會以共源電感形式出現在電路中,將會影響MOSFET的
開關速度。
封裝電阻
MOSFET在導通時電阻即Rdson,這個電阻主要包括芯片內電阻和封裝電阻。其中焊線等引入的封裝電阻會因焊線數量的不同而有很大不同。
PN結到PCB的熱阻
源極的熱傳導路徑:芯片>焊線>外部引腳>PCB板,較長的熱傳導路徑必然引起高熱阻,且焊線較細較長,封裝熱阻會更高。
PN結到外殼的熱阻
例如,標準的SO-8器件是塑封材料完全包封,由于塑料是熱的不良導體,芯片到封裝外殼的熱傳導很差。
改善的必要性
下面我們用例子說明一下改善這幾方面的必要性。
圖1

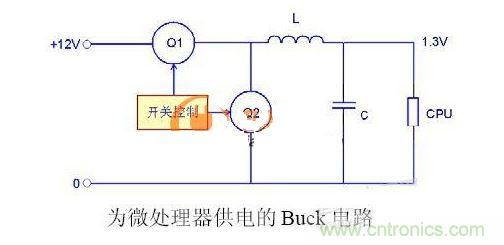

微處理器供電為例子,這是一個較為典型的BUCK同步整流的例子。簡單分析可知。現時CPU的工作頻率已經由MHz級轉向GHz 級,工作電壓為1.3V 左右。要求到供電電源上到MHz級電磁干擾在可控范圍,輸出電流0A~50A(考慮到筆記本電腦或平板電腦從“睡眠”到“大運算工作”,正常工作電流10A~20A)。其典型輸入電壓為7.5V 到21V,電路中控制和續流用的功率器件普遍采用30V 的MOSFET。如圖1所示。
此類電源系統的總體能效一般會要求在95%以上。
[page]
如何提高總體能效?
要提高總體能效,我們要先對損耗產生機理進行分析。在此BUCK 同步整流電路中存在著多種功率損耗,這里主要考慮的損耗為開關管(Q1)和續流管(SR 同步整流管、Q2)的損耗。
從SR-BUCK 電路的工作原理可知:
Q1開通時,Q1存在著導通損耗、驅動損耗;
Q1關斷時,有輸出電容帶來的損耗;
而Q2在工作區間除了導通損耗、驅動損耗、開關損耗、還有體內二極管損耗問題。
借IR的實驗圖方便分析:

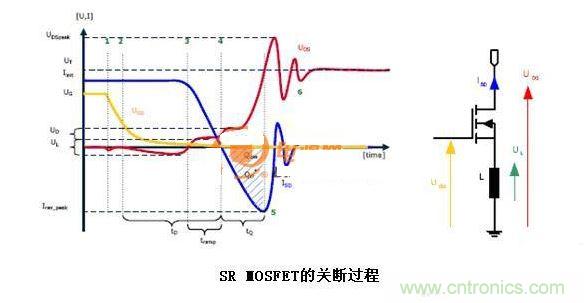

圖2
其中:Td 續流電流流向體二極管時間段;
Tramp Vds因漏極電感產生正向壓降;
Tq 積聚Coss與Qrr電荷時間段;
我們把這些損耗分為三部分,它們和電路、器件的相關性如下:
導通損耗
與MOSFET的 Rdson相關。這容易理解,且隨著輸出電流的提高,Rdson損耗也會相應地增加;
與體二極管的正向電壓Vsd相關。死區時間時,續流電流不得不從MOSFET溝道轉而流向體二極管,并由此產生額外的體二極管損耗。體二極管的導通時間很短,僅為50ns至100 ns左右,因而,這損耗經常忽略不計。但是,當輸出電壓和體二極管Vsd相近時,這損耗就不能忽略了。
柵極驅動損耗
取決于MOSFET的Qg。這也容易理解,MOSFET開啟時,必須對柵極進行充電,柵極積聚總電荷量為Qg后MOSFET飽和導通。MOSFET關斷時,則必須將柵極中的電荷放電至源極,這就意味著Qg將消散在柵極電阻和柵極驅動器中。
Qg與Rdson非線形反比。即并聯多個MOSFET降低Rdson 而降低導通損耗時,因Qg增大令驅動損耗會相應增大。
[page]
Coss損耗
與MOSFET的輸出電容Coss相關。
Q2關斷時,必須將輸出電容充電至線電壓,因此,在關斷過程中產生的感應電量直接取決于MOSFET的Coss,且這些電量通過寄生電感、寄生電阻釋放時將觸發LC振蕩,并會由此對Q2的Vds產生電壓尖峰。
與MOSFET的反向恢復電荷Qrr有關
MOSFET關斷時,必須將Qrr移走,這部分電量會加入到上面的LC振蕩里。對一些專門為同步整流這方面設計的MOSFET器件來說,Qrr可以忽略不計,因?yàn)槠鋵?duì)總功耗的影響微乎其微。

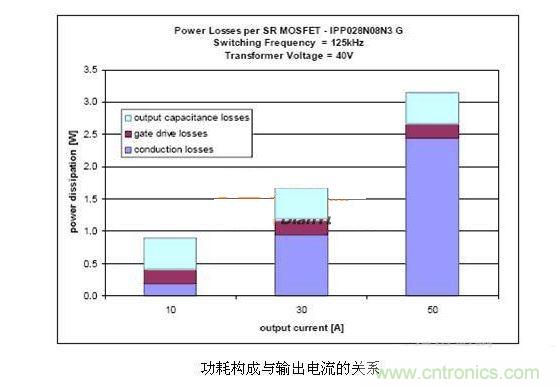

按上面的分類,容易看出,當輸出電流小時,導通損耗相對小;輸出電流大,導通損耗也相對大。而開關損耗(驅動損耗+輸出電容損耗)變化不大。(想一下,筆記本電腦從“睡眠”到“正常工作”,工作電流范圍:0A~20A。)
而三種損耗相對變化的幅度比例,我們?cè)俳鐸R的實測圖例來說明。
圖3
可看出,在輕負載條件下,導通損耗占總功耗的比例極低。在這種情況下,在整個負載范圍內基本保持不變的開關損耗是主要損耗。但是,當輸出電流較高時,導通損耗則成為最主要的損耗,其占總功耗的比例也最高。
因此,要優化SR MOSFET的效率,必須找到開關損耗與導通損耗之間的最佳平衡點。
圖4
如圖4所示。當Rdson超出最優值時,總功耗將隨Rdson的提高而線性增加。但當Rdson降至低于最優值時,總功耗也會因輸出電容的快速增加而急劇上升。如圖在1毫歐以下時,Rdson僅下降0.5毫歐姆,便會令總功耗提高一倍,從而嚴重降低電源轉換器的效率。
說到這里,我們回過頭,看看上面說到的焊線式封裝在封裝電阻和封裝電感兩方面的局限。
[page]
封裝電阻的局限

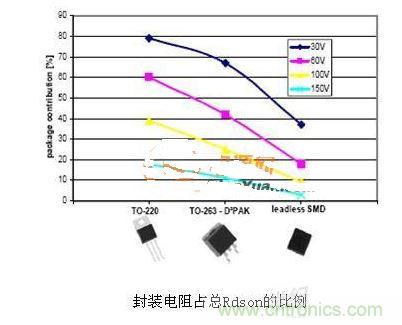

以現在使用到的30V同步整流SR MOSFET,可達1~2毫歐姆的的導通電阻,而TO220的封裝電阻在1毫歐姆左右,這樣封裝電阻占總Rdson的比例高達50%以上。在耐壓高一些的MOSFET中(耐壓高,Rdson相對高),這個比例會相對低一些。但和無引腳的SMD封裝MOSFET比較,還是有一定差距的。看下面比較圖:
圖5
對同一工藝的MOS芯片,Rdson*Qg是相對固定值。選擇封裝電阻更低的封裝形式,在低Rdson下,追求更低的Qg,更低的Coss,提供更多的選擇。
封裝電感的局限
上面提到,SR MOSFET關斷時,Coss和Qrr的電荷通過寄生電感、寄生電阻釋放時將觸發LC振蕩,這樣會造成一個過沖高壓。因此需要盡量減少寄生電感。
圖6

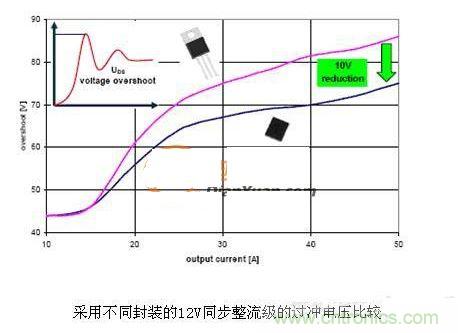

如TO220封裝的寄生電感為10nH左右,甚至更高。無引腳SMD封裝,得益于其無引腳設計以及所采用的銅帶或夾焊技術,寄生電感可大大降低至0.2nH左右。以12V同步整流級為例,只要用低電感封裝來取代TO220封裝,就能將過沖電壓降低10V,參見圖6。
當電壓應力較小時,可以使用電壓值更低的MOSFET,以進一步優化系統的總體性能。上面說到的“無引腳SMD封裝”,現在市場上常見到的,如:DFN封裝(各廠家有不同命名)。

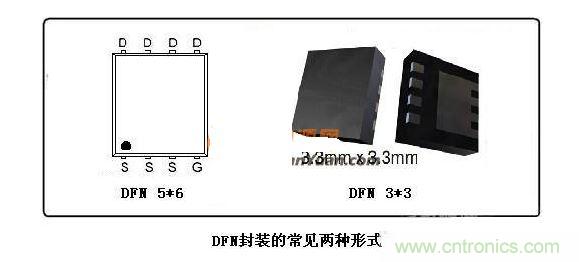

DFN封裝,是在SO-8的基礎上,對焊線互連形式進行改進,用金屬帶、或金屬夾板代替焊線,降低封裝電阻、封裝電感,并且改善了熱阻。DFN封裝的MOSFET,在低壓同步整流應用上的優勢是顯而易見的,各大半導體廠家都專門針對此封裝形式推出了不少器件產品。
