OSLON SFH 4715S:歐司朗推出最小巧1W級紅外LED適用在攝像機

發布時間:2011-09-16 來源:華強電子網

產品特性:

  • 封裝小巧,高功率密度
  • 特制發射角為+-45°的輸出耦合透鏡
  • 其使用壽命長達50000 小時

應用范圍:

  • 可用在攝像機和安防系統的極小照明裝置中


歐司朗光電半導體的紅外 OSLON SFH 4715S 是迄今為止光學功率大于 1W 的紅外 LED 中最為小巧的一款產品。該裝置外形尺寸僅為 3.75 x 3.75 mm²,因而極易打造出非常緊湊的照明裝置,適用在 CMOS 和 CCD 攝像機中。歐司朗的奈米堆疊 (nanostack) 芯片技術及溫度穩定的 OSLON 黑色系列封裝,為這款突破性高性能裝置打下了堅實的基礎。

這款紅外 OSLON 在 1A 工作電流下通??商峁?1070 mW 的光學功率,而典型熱阻僅為 6.5 K/W。其中集成有一個發射角為 +-45°的透鏡,而正是這個特制的輸出耦合透鏡,使得這款紅外 OSLON 的輸出功率比無透鏡元件高出 15%。它的波長為 850 nm,與 CMOS 和 CCD 攝像機傳感器的敏感度尤為匹配。此外,由于其封裝小巧,因此能夠緊湊排列,從而實現非常高的功率密度。在 10 MHz 的范圍內,此款紅外 LED 的工作電流可調節至高達 5A,大大提高了功率,這讓 3D 攝像機從中受益尤多。

為實現突破性的裝置尺寸功率比,歐司朗光電半導體將奈米堆疊芯片技術與溫度穩定的 OSLON 黑色系列封裝結合在一起。這些高效堆疊芯片擁有兩個串聯的 P-N 結,所產生的光學功率是傳統發射體的近兩倍。OSLON 黑色系列封裝基于金屬引線架,其熱膨脹與電路板的熱行為完全吻合,因此即使在戶外等溫度波動較大的場合,也可實現良好的循環穩定性。這款紅外 OSLON 在其他方面也是如此,符合最高質量標準,例如汽車標準 AEC-Q101。最新的芯片技術與優異的封裝特性完美結合,確保其使用壽命長達 50,000 小時。

擴大照明產品組合

這款紅外 OSLON 完全兼容可見光譜范圍內的同類產品,因此在制造搭載可見光和紅外 LED 的街燈或 CCTV 系統時,制造商不僅可以利用他們?cè)?OSLON 黑色系列 LED 方面的經驗,而且還可以沿用其現有設計和電路板布局。

隨著這款紅外 OSLON 的推出,歐司朗光電半導體在紅外照明領域的地位得到提高,而新增的功率級別更是對其產品范圍的有力補充。新款裝置特別適用于安防行業,從借助于機器視覺解決方案的紅外攝像機和 CCTV 系統所采用的聚光燈,到車牌識別,都是其可能的應用領域。在歐司朗光電半導體德國總部紅外線器件市場經理 Joerg Heerlein 博士看來,這款紅外 OSLON 標志著一個新產品家族的誕生,他指出:“我們下一步計劃推出 940 nm 版本。波長越長,對所謂的紅光效應的抑制效果就明顯:由于人類通常將密集的紅外光感知為微弱紅光,因此這款紅外 OSLON 特別為那些需要避免被人眼看到的光源而專門設計。”

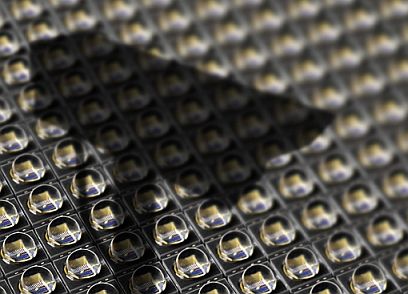

歐司朗光電半導體的紅外OSLON 是最小巧的 1 W 級紅外 LED,可用在攝像機和安防系統的極小照明裝置中。
