●高頻發生器
高頻發生器主要包括振蕩器、濾波器、整流器、開關器件、匹配網絡、驅動線圈和電弧的等效電路。它為耦合器提供一個高頻能量來激發和維持燈泡內的氣體放電。高頻發生器必須有一個很穩定的振蕩源和過濾電路，同時，它還有一個高的功率因數和一個低的諧波含量。
所有電子元器件都裝在一個鋁制電源盒里，這有雙重功能：屏蔽無線電頻率干擾和進行熱傳導，以保證電子器件的長壽命。高頻發生器的輸出頻率是2.65MHz。
每一種高頻發生器必須與同型號燈和耦合器組合配套使用。如果違反了這個基本準則，會毀壞燈的組件或產生電磁干擾。
●耦合器照明
耦合器是把能量從高頻發生器經線圈耦合到燈泡內的器件。它由磁芯、高溫線、導熱棒、繞線架、底座、過渡件和同軸電纜組成。
磁芯和高溫線的作用是產生高頻磁場。通過中間的導熱棒，線圈產生的多余的熱能和放電通過鋁制底座傳導到外面。底座有兩種功能：
一是保證燈泡和耦合器的連接;
二是把多余的熱傳給散熱片，這個散熱片必須是燈具的一部分。通過螺絲與燈具散熱片連接。通過同軸電纜使耦合器和高頻發生器相連。
同軸電纜與耦合器固定連接，而與高頻發生器通過螺釘可拆卸，目的是方便與燈具的連接。銅制導熱棒伸到燈泡中心為鐵氧體磁芯散熱，在繞線架上有兩層高溫線的線圈：一層輸送電流，另一層纏繞在初級線圈當中，但只有一頭與線圈相連，這樣第二個線圈的電場部分抵消了第一個線圈產生的電場，通過這一方式使公共模式終端電壓干擾下降到一個較低的值。燈泡主要是一玻璃燈泡，主要由涂有保護膜和三基色熒光粉的泡殼、內管、汞齊、輔助汞齊等以及燈頭組成，內部充有低氣壓汞和惰性緩沖氣體。
在燈泡中間有一玻璃內管，內管里面是耦合器。通過塑料燈頭，燈泡與耦合器連接在一起。這兩部分的安裝一般只需要一次，因?yàn)槭情L壽命燈，安裝在燈具上后，不用再拆卸。但有時(例如：工作中或之后，需要換另外一種顏色的燈時)，燈泡也需要從耦合器上拆下來，
無極熒光燈中有兩種汞齊，主汞齊位于泡殼底部的短管中，一旦燈穩定工作它就提供汞原子。輔助汞齊放置在一個緊貼凹腔的銦網上，并使銦網與放電熱接觸。一旦通電汞很快從輔助汞齊中蒸發出來，在10s內就可以使燈達到80%的光輸出。而當燈關掉時，銦網快速冷卻，收集了燈泡中的大部分汞原子，以準備下次啟動。主汞齊確保在一個較寬的溫度范圍內保持穩定的光輸出。輔助汞齊確保輸出快速穩定。在熒光粉與泡殼中間涂覆了一層保護膜，點亮6萬小時后熒光粉的輸出維持特性還維持在開始時的70%左右。

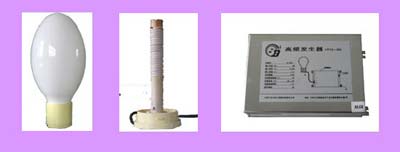

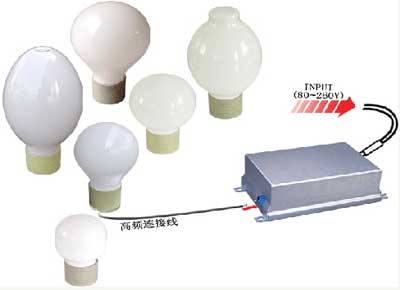

無極燈由高頻發生器、耦合器和燈泡三部分組成，其工作原理是：將高頻電磁場能量以感應方式耦合到燈泡內，使燈泡內的氣體被擊穿形成等離子體，等離子體受激原子返回基態時，輻射出254nm的紫外線，燈泡內熒光粉受到紫外線激發而發出可見光。
無極燈的技術特點
超長壽命
采用高頻電磁感應耦合方式工作，取消了傳統的燈絲和電極，壽命長達6萬小時以上，是白熾燈的60倍，節能燈的12倍，高壓鈉燈的4倍。
高效節能
發光效率高，可達60Lm/W以上。比白熾燈節能70%以上，比高壓汞燈、高壓鈉燈、金鹵燈節能50%以上，具有極低的運行成本和維護成本。
綠色環保
采用固態汞齊和無鉛玻璃，且使用的材料98%以上都可以循環利用，特別符合世界環保要求。
高顯色性
顯色指數達80以上，采用優質三基色熒光粉，顏色不失真。
電磁兼容
符合GB17743-1999標準。
寬電壓工作
電壓在185V-255V可正常工作。
無頻閃、光衰小
工作頻率為2.65MHz,國際通用。光線穩定，消除人眼疲勞，有益視力健康，是真正的“綠色照明”。2000小時光通維持率為92%，光衰僅8%;20000小時后光通維持率可達80%。目前市場上其它的節能燈，2000小時光衰為30%。
[page]
瞬時啟動再啟動
啟動和再啟動時間均小于0.5秒，完全消除了燈絲啟動的弊端，即開即亮，適合各種環境和場所照明。開關達3萬次以上，安全無故障。
適應溫度范圍大
采用汞合金技術，無燈絲預熱，在-40°C-50°C范圍內，均可正常啟動和工作。
高頻率因數、高可靠性
功率因數可高達95%以上，減少了無功消耗，節能降耗效果顯著。采用了電磁感應、高頻觸發和獨特的燈泡制作工藝，使整燈的可靠性極高，真正實現無人照管，免維護。
防震性能好，特別適用于防爆場所
因?yàn)闊o極燈無燈絲、電極，所以點燈位置任意，防爆性能優越。采用電磁發光原理，并且是低氣壓放電燈，所以電能轉化為光能的效率極高。燈泡點燃時表面溫度低，燈泡破碎時安全性好，非常適用于防爆場所。無極燈的許多指標已超過目前的HID產品。
無極燈電參數

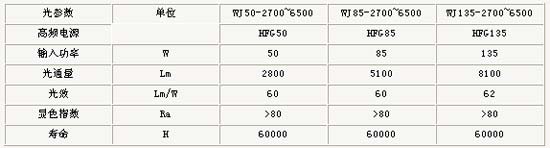

無極燈光參數

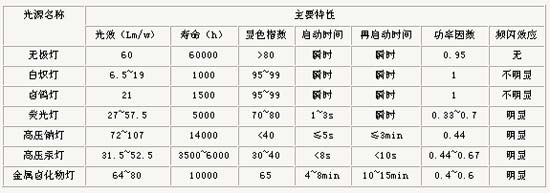

無極燈與其它光源參數值比較

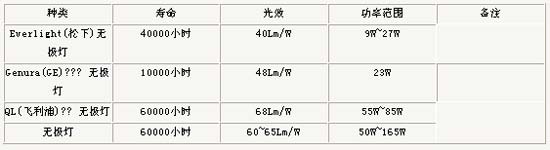

無極燈與國外同類產品主要技術指標比較

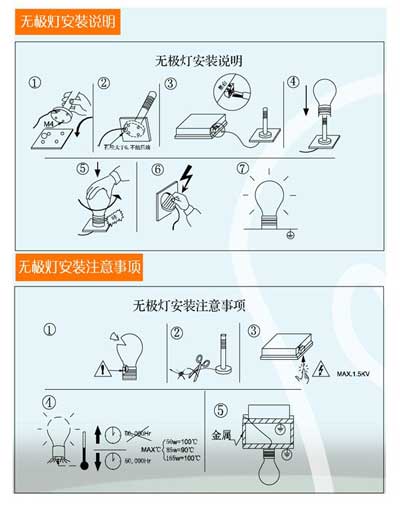

無極燈的安裝、使用要求
●高頻電源的使用、安裝要求
1)必須與本公司生產的同功率無極熒光燈配套使用;
2)工作時環境溫度不得超過50℃; 3)必須與無極熒光燈燈泡正確連接后，方可接通電源;
4)輸出端電壓約1Kv,在工作狀態下嚴禁觸摸;
5)高頻電源應獨立安裝在金屬散熱板上;安裝在燈具內，應確保高頻發生器處于良好散熱狀態;
6)電源線應與同軸電纜和燈泡隔離開(最小10cm)，如果不可能完全隔離，建議用接地金屬外殼來屏蔽;
7)在所有電線中避免環線;
8)一般來講，100，000次的開關是足夠的，超過這個數，就會影響到高頻發生器的壽命;
●燈泡的使用、安裝要求
1)燈泡不允許在無散熱器的條件下長時間使用，長期的使用會導致壽命縮短，嚴重時不能正常工作;2)耦合器最好裝在不小于250×250×1.5mm等效面積的鋁板上，或其它金屬材料上，必須用4個螺釘，螺釘必須由電鍍鐵或其它耐腐蝕材料制成;它的作用是散發燈泡內積累的熱量，以確保燈泡底座的溫度小于90攝氏度，使燈泡處于較佳的溫度范圍;
3)燈泡的引線不允許減短或加長，它會破壞高頻電源與燈泡的阻抗匹配，造成效率下降或損壞;
4)高頻電源發生器與燈泡不可安裝在同一塊金屬散熱板上，應分開獨立安裝。如果條件不具備必需裝在一塊金屬體內(如路燈，泛光燈等)，在這種條件下，應把高頻發生器與燈泡的距離拉開，相隔盡量的遠，確保耦合器處于良好散熱狀態;如燈具是密閉的，建議把高頻發生器的上蓋去掉，以利更好的散熱;
5)耦合器同軸電纜與高頻發生器輸出端相連時，注意不要接反，且不得隨意加長、剪短或損壞;
6)燈泡點亮或剛熄滅時，不應用手直接觸摸燈泡，以免給您帶來不適。
為了達到無極熒光燈的使用要求，請參照以下條款進行無極熒光燈燈具的設計，使用和安裝。
●一般設計要求
1)總體設計應達到國家或行業對燈具的通用要求和“3C”認證的要求;
2)應達到道路照明燈具在安全、防護等級方面的通用技術要求;
3)燈具出光率大于75%;
1)燈具應設計有分別放置高頻發生器與光源的電器室和光源室;
2)電器室和光源室應相互隔熱，以保證電器室和光源室之間的熱量不相互傳遞;
3)無極熒光燈在燈具中正常燃點時(光源表面溫度小于110℃)，要求光源室溫度不得超過80℃，電器室溫度不得超過60℃;
4)無極熒光燈在燈具中正常燃點時，為保證耦合器底座溫度不超過90℃，要在耦合器底座處設計散熱裝置;
5)高頻發生器的固定方式要便于拆卸;
6)耦合器底座及高頻發生器外殼必須與燈具接地裝置相連;
7)燈具周圍的空氣必須能自由流動;
8)燈具材料的選擇、形狀及位置都對燈泡的照明效果有影響：
如果太多的光反射到燈泡上，會提高燈泡的工作溫度，導致光輸出下降。原因是主汞齊的溫度會升高。建議把燈頭放在反射器后;
如果汞齊處的溫度太高，建議在燈頭與反射器間留一空隙，使空氣能流動，產生自然抽風的效果。
●燈具安裝要求
1)用戶使用本公司光源產品時，必須采用本公司提供或認可的燈具，否則，因燈具選擇不當無極熒光燈出現故障本公司概不負責;
2)燈泡與燈具的固定裝置必須連接牢固，緊密接觸，以保證散熱良好;
3)燈泡、高頻發生器在安裝時應分別按要求接地;
4)無論使用何種燈具，燈具外殼必須接地。
